编制厂房矩形控制网测设方案

---

工业建筑同民用建筑一样，在施工测量之前，首先必须做好测设前的准备工作，如熟悉设计图纸、现场踏勘等，然后结合施工进度计划，制订出测设方案，并绘制测设草图。

厂房矩形控制网的放样方案，是根据厂区平面图、厂区控制网和现场地形情况等资料制订的。在确定主轴线点及矩形控制网的位置时，必须保证控制点能长期保存，且要避开地上和地下管线，并与建筑物基础开挖边线保持1．5～4m的距离。距离指示桩的间距一般等于柱子间距的整数倍，但应不超过所用钢尺的长度。如图10－21所示为某工业建筑厂区平面图及厂区方格网。为进行厂区内合成车间的施工，可布设如图10－22所示的厂房矩形控制网P，Q，R，S的测设草图，其4个角点的设计位置距离厂房轴线向外4m，由此可计算出4个控制点的设计坐标，并计算出各点测设数据且标注于测设草图10－22上。

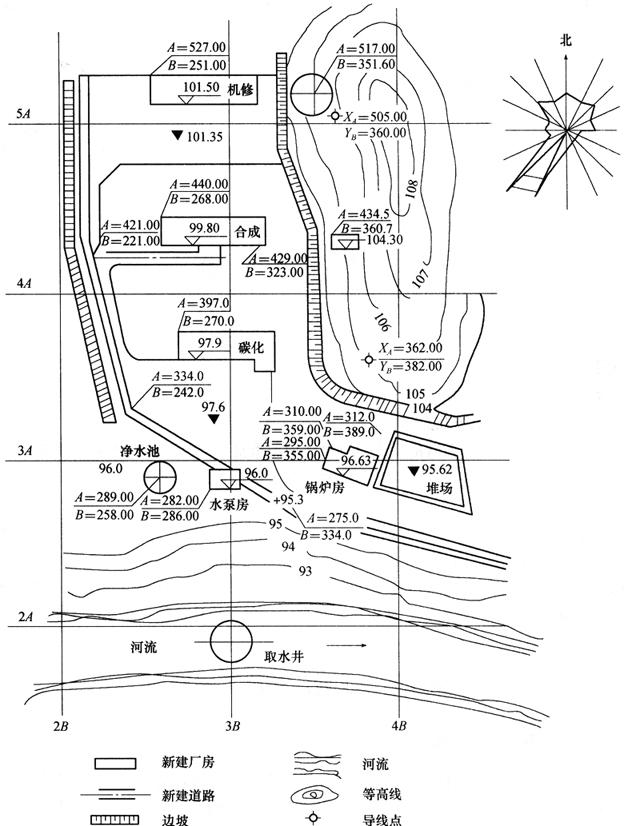

图10－21 建筑总平面图及厂区方格网

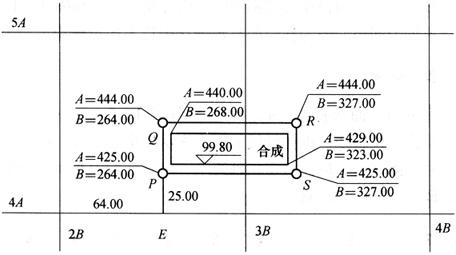

图10－22 合成车间矩形控制网测设草图
