给水用硬聚氯乙烯(PVC-U)管材

---

1．温度对压力的折减系数

公称压力(PN)指管材输送20℃水的最大工作压力。当输水温度不同时，应按表7－60给出的不同温度对压力的折减系数(f_t)修正工作压力。用折减系数乘以公称压力得到最大允许工作压力。

表7－60 温度对压力的折减系数

2．产品分类

1)产品按连接方式不同分为弹性密封圈式和溶剂粘接式。

2)公称压力等级和规格尺寸见表7－61和表7－62。

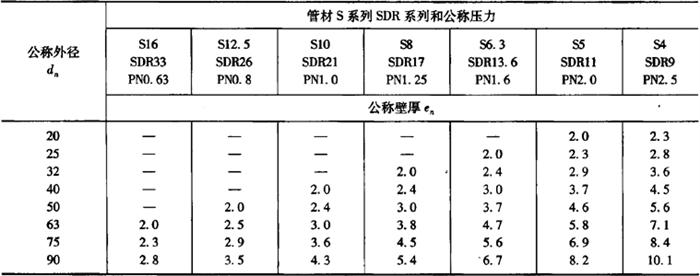

表7－61 给水用硬聚氯乙烯管材的公称压力等级和规格尺寸(一)mm

注：公称壁厚(e_n)根据设计应力(σ_s)10MPa确定，最小壁厚不小于2．0mm。

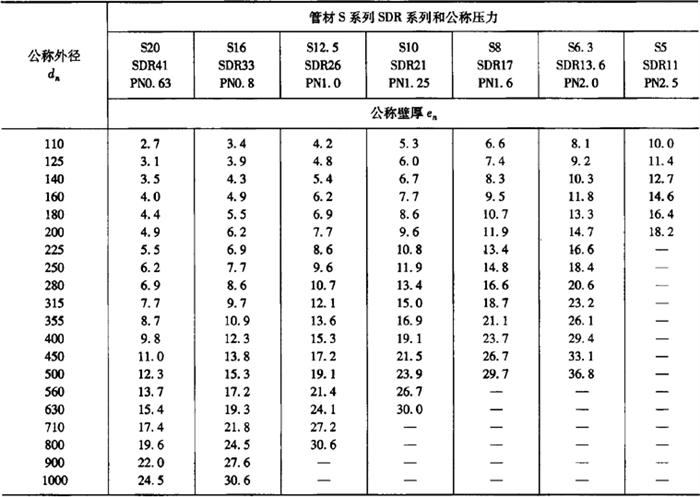

表7－62 给水用硬聚氯乙烯管材的公称压力等级和规格尺寸(二)mm

注：公称壁厚(e_n)根据设计应力(σ_s)12．5MPa确定。

3．技术要求

(1)外观

管材内外表面应光滑，无明显划痕、凹陷、可见杂质和其他影响达到本部分要求的表面缺陷。管材端面应切割平整并与轴线垂直。

(2)颜色

管材颜色由供需双方协商确定，色泽应均匀一致。

(3)不透光性

管材应不透光。

(4)管材尺寸

1)管材长度一般为4m，6m，也可由供需双方协商确定。长度不允许负偏差。

2)管材弯曲度应符合表7－63规定。

表7－63 给水用硬聚氯乙烯管材的弯曲度

3)平均外径及偏差和不圆度应符合表7－64规定，PN0．63、PN0．8的管材不要求不圆度。不圆度的测量应在出厂前进行。

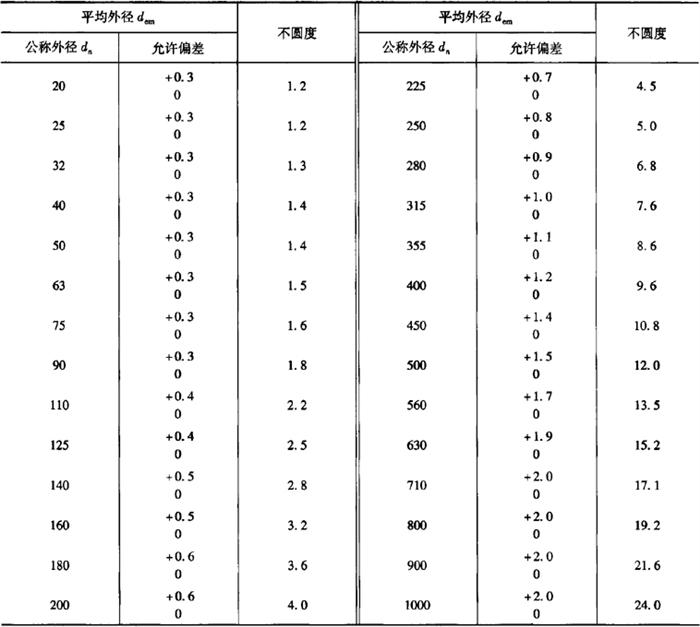

表7－64 给水用硬聚氯乙烯管材的平均外径及偏差和不圆度mm

4)壁厚。

①管材任意点壁厚及偏差应符合表7-61、表7－62和表7－65的规定。

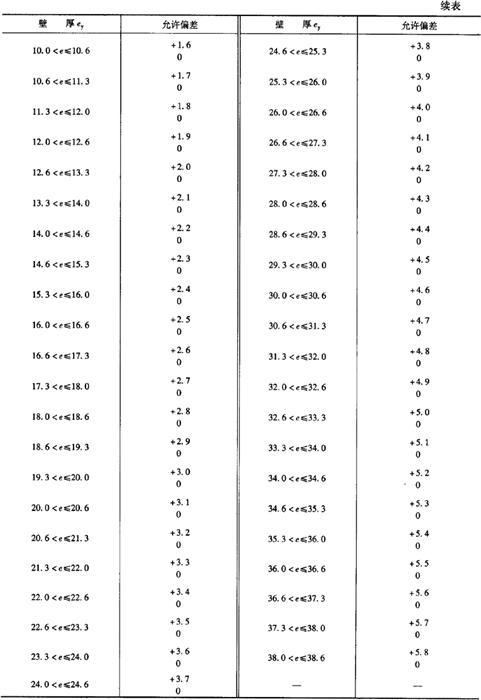

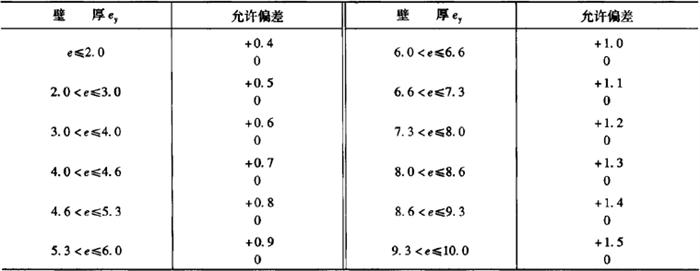

表7－65 给水用硬聚氯乙烯管材的壁厚及偏差mm

②管材平均壁厚及允许偏差应符合表7-66的规定。

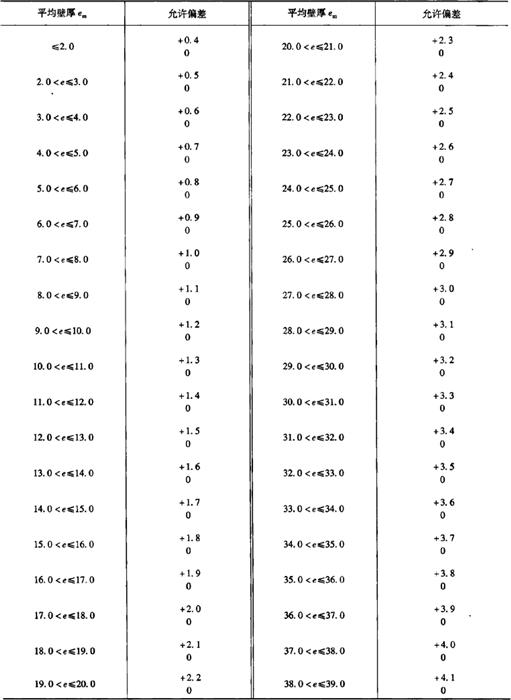

表7－66 给水用硬聚氯乙烯管材的平均壁厚及允许偏差mm

5)承口。

①弹性密封圈式承口最小深度应符合表7-67规定。

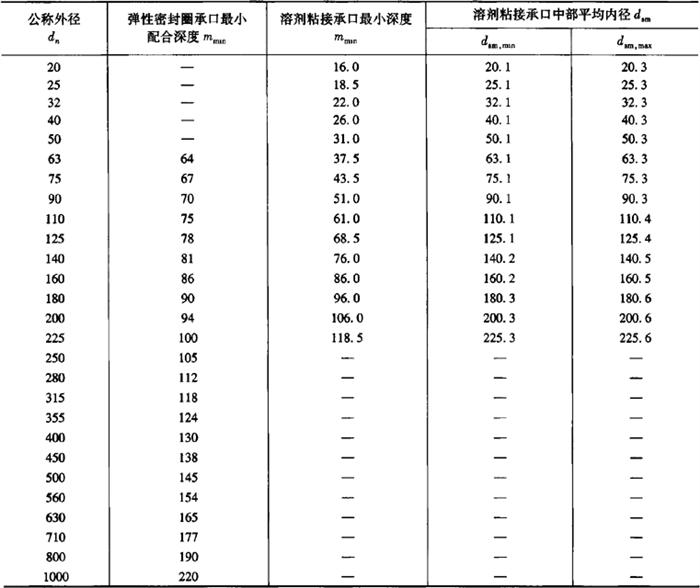

表7-67 给水用硬聚氯乙烯管材的承口尺寸mm

注：1．承口中部的平均内径是指在承口深度处所测定的相互垂直的两直径的算术平均值。承口的最大锥度(α)不超过0°30′。

2．当管材长度大于12m时，密封圈式承口深度m_min需另行设计。

弹性密封圈式承口的密封环槽处的壁厚应不小于相连管材公称壁厚的0．8倍。

②溶剂粘接式承口的最小深度、承口中部内径尺寸应符合表7－67规定。

溶剂粘接式承口壁厚应不小于相连管材公称壁厚的0．75倍。

(5)物理性能(表7-68)

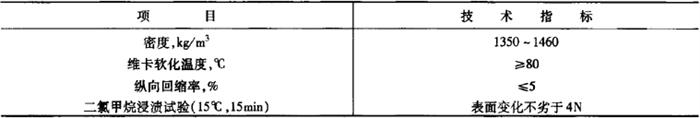

表7－68 给水用硬聚氯乙烯管材的物理性能

(6)力学性能(表7-69)

表7－69 给水用硬聚氯乙烯管材的力学性能
