结构和主要技术参数

---

挤出成型是塑料成型的主要方法之一，其主要设备是挤出(成型)机及其辅机，辅机随制品的种类而不同。挤出成型机在挤出成型中的主要作用是输送塑料并塑化，通过机头而使其成型。挤出成型机在其它加工过程中有时还起供料和混炼等作用。挤出机有单螺杆挤出机和多螺杆挤出机之分，这里只讨论单螺杆挤出机。

(一)结构

典型的单螺杆挤出机的基本结构见图4－1－1，它主要是由下列三个系统组成的：

①挤出机系统 它主要由一个可以转动的螺杆、一个固定的机筒和成型机头组成。

②传动系统 它主要由电机和齿轮传动部分组成，其作用是保证螺杆所需要的扭矩和转速。

③加热冷却系统 它是保证挤出过程中的塑料在工艺要求的温度范围内均匀挤出的系统，主要由加热器、冷却水夹套组成。

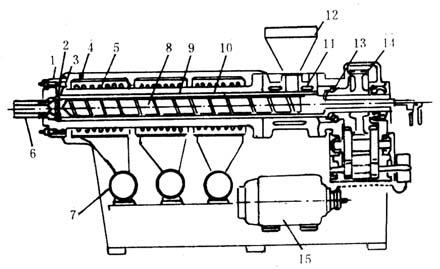

图4－1－1 单螺杆挤出机

1－模头接套 2－多孔板 3－过滤网 4－加热器 5－冷却槽 6－口模 7－冷却风扇 8－螺杆 9－衬套 10－机筒 11－冷却水夹套 12－料斗 13－止推轴承 14－齿轮 15－主电机

另外，挤出机一般都附有温度控制装置，借以反映和调整成型中的料温。

(二)主要技术参数

挤出成型机的主要技术参数包括：螺杆外径D，螺杆的长径比L／D(即螺杆工作部分长度与外径之比)，螺杆转速n，螺杆的驱动功率N，最大生产能力Q，机筒加热功率和分段数，机器的中心高度H及其外形尺寸等。

某些国产挤出成型机的主要技术参数和我国一机部标准(JB1291－73)规定的挤出机基本参数见表4－1－1和表4－1－2。

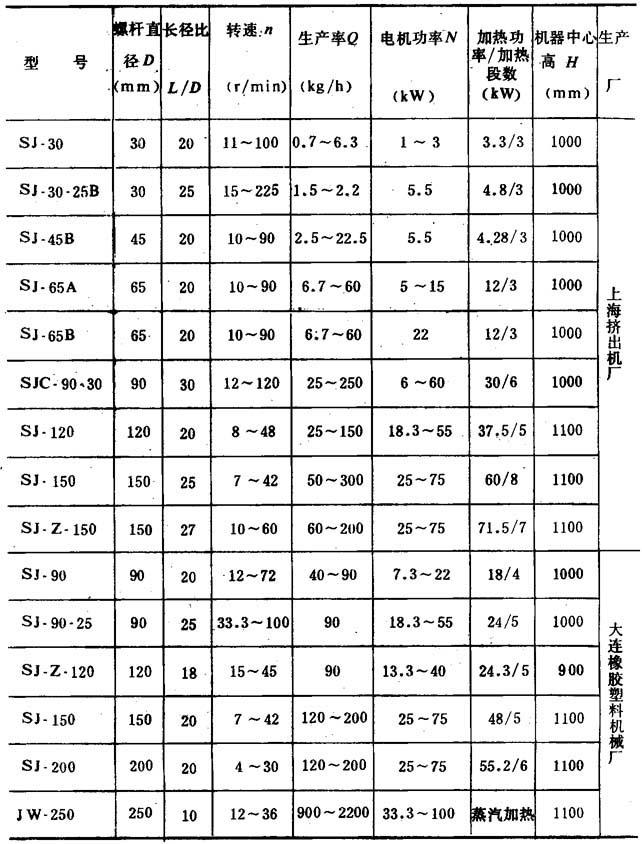

表4－1－1 某些国产挤出成型机的主要技术参数

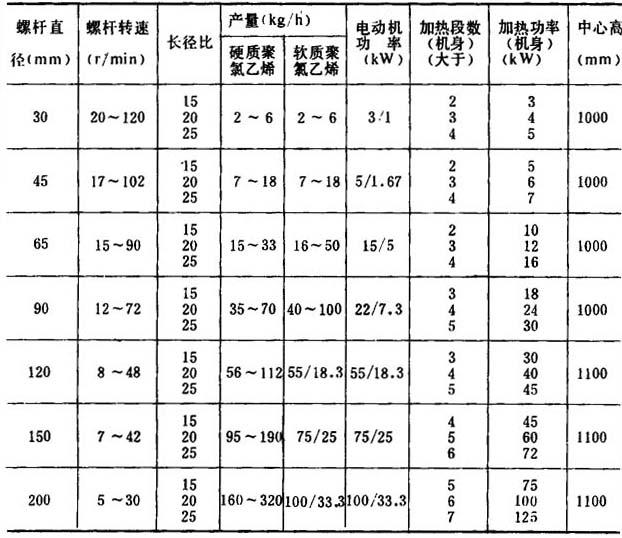

表4－1－2 单螺杆挤出机基本参数(一机部JB1291－73标准)
