组装轿厢

---

轿厢也称“轿厢室”，是电梯中运载乘客或其他载荷的被包围起来的部分。除去结构小部件外，主要由不燃材料建造或包覆。汽车用电梯的轿厢在一定条件下可省却天花板、出入口门等部件。

轿厢组装时，需要注意的是要使所有的轿壁保持平齐，并且要将所有的螺栓都安装紧固，否则在以后电梯运行时轿厢会发出“咯吱”的噪音，并且还不容易消除。

典型的轿厢结构平面图如图7．4－1所示。轿厢的组装工艺要求如下：

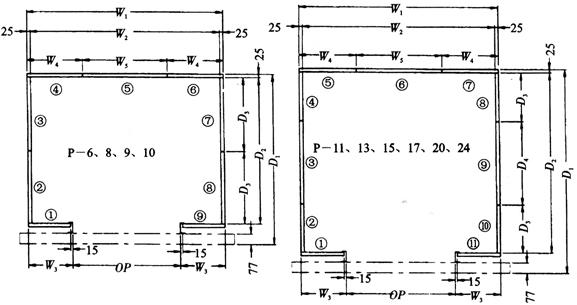

图7．4－1 典型轿厢平面图

(1)轿厢壁应在轿厢地板上进行组装，组装前，应对所有连接部位的保护胶纸如图7．4－2所示进行处理。处理时如果使用胶布，则不允许将胶布直接粘贴到不锈钢板上，否则会使不锈钢变色。

图7．4－2 轿壁安装前保护纸处理示意

(2)轿厢壁板之间使用六角螺栓进行连接，中间部分和转角部分的连接方法如图7．4－3所示。

图7．4－3 轿壁转角部位安装示意

(3)单件壁板与轿底踢脚板之间的连接如图7．4－4所示。

图7．4－4 单件壁板与轿底踢脚板安装示意

(4)单件壁板与轿顶之间连接如图7．4－5所示。

图7．4－5 单件壁板与轿顶安装示意

(5)如图7．4－6所示，操纵壁板及前壁板与轿厢地板的连接是利用轿厢地板侧的螺丝孔。

图7．4－6 轿厢前壁与地板安装示意

(6)壁板与壁板之间的平齐度应该保证在1mm以内。调整的时候，可以先将连接螺栓带上劲，然后在正面，用方木垫在凸出的轿壁上，然后用手锤轻轻敲击找平。

(7)在轿厢地板上分别组合轿厢轿壁，具体步骤如下：

①如图7．4－1所示，组合P－6、8、9、10型轿厢的1、2、3、4和6、7、8、9两部分轿壁，留下5部分。

②如图7．4－1所示，组合P－11、13、15、17、20、24型轿厢的1、 2、3、4、5和7、8、9、10、11两部分轿壁，留下6部分。

③组合的轿壁下边在同一水平面上。

④调整轿壁间的平齐度在标准值之内。

⑤所有的螺栓必须完全拧紧。

(8)将组合好的轿壁与轿底使用螺栓连接好，留下后壁中间一块最后组装(这是考虑到，因为后壁是对重的位置，空间较大，所以容易进行组装，如果是侧对重，那么在井道尺寸太小的情况下也可以考虑最后组装对重侧的轿壁)。

连接顺序可以参考图7．4－7所示。

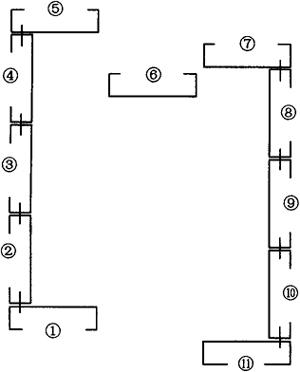

图7．4－7 轿壁安装顺序示意

(9)组装轿壁与轿底连接时，要注意保证轿壁的垂直度。

(10)组装轿顶(详见本章下一节)。

(11)安装轿门组件和门机(详见本章后面小节)。

(12)在轿厢的左右轿门立柱位置，用线坠测量轿厢在X、Y方向上的垂直度。X、Y方向的垂直度偏差应保证在1mm以内，偏差超过2mm时，应在轿底承重橡胶与轿底框架之间插入垫片进行调整。如图7．4－8所示。

图7．4－8 轿厢安装示意
