组合开关

---

1．适用范围

组合开关主要适用于交流50Hz或60Hz、额定工作电压380V及以下，直流电压220V及以下、额定电流至100A的电气线路中，用于不频繁地手动接通、分断与转换交流电阻电感混合负载电路和直流电阻负载电路，也可用作直接控制小容量交流电动机。

2．常用组合开关产品型号及主要技术参数

常用组合开关产品型号及主要技术参数列于表1－28。

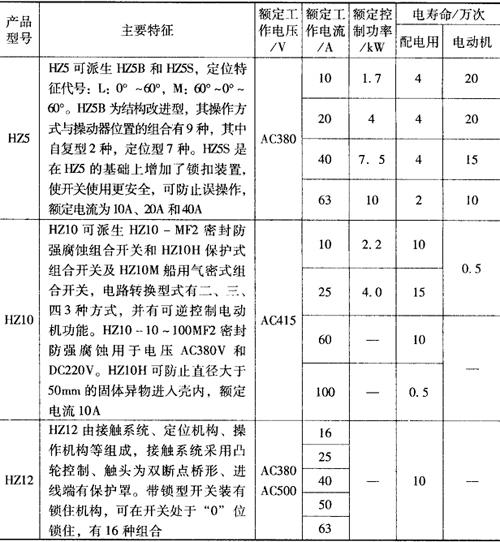

表1－28 常用组合开关产品型号及主要技术参数

注：型号为3LB系列万能组合开关是引进德国西门子公司技术，产品采用组合式结构，由定位系统、限位系统、接触系统及面板、手柄等构成，可代替HZ10、HZ12、LW5、LW6、HZ5、H85－S等转换开关。

3．组合开关外形及安装

(1)HZ5外形及安装尺寸见图1－16和表1－29。

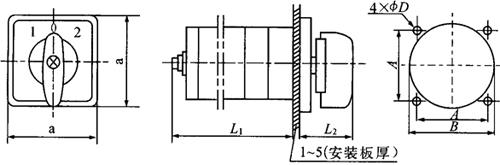

图1－16 HZ5外形及安装尺寸

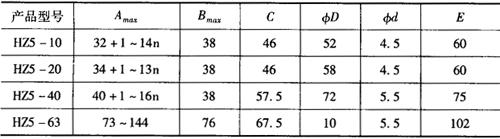

表1－29 HZ5外形及安装尺寸／mm

注：n为接触系统节数

(2)HZ10D外形及安装尺寸见图1－17和表1－30。

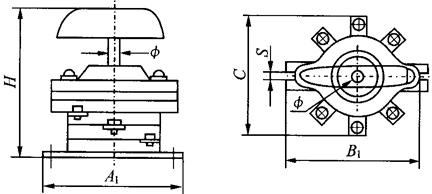

图1－17a HZ10D板前接线式外形及安装尺寸

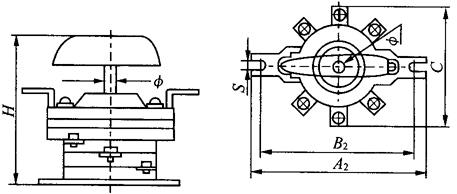

图1－17b HZ10D板后接线式外形及安装尺寸

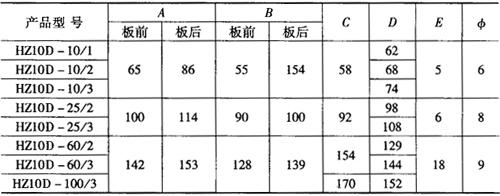

表1－30 HZ10D系列组合开关安装尺寸／mm

(3)HZ12型组合开关外形及安装尺寸见图1－18。

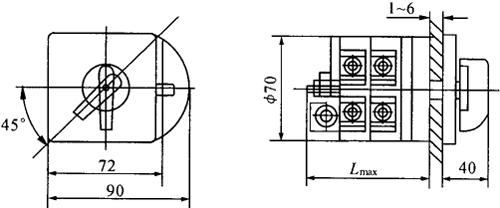

图1－18 HZ12－□／02外形及安装尺寸

注：HZ12型组合开关共有16种组合型式，各种组合型式的外形及安装尺寸各有差异，图1－18为具有红钮黄盘急停标志的外形。其他型式外形及安装尺寸可向制造厂索取。
