纸张与薄片耐破度测定仪器

---

(一)ZP－1000型耐破度仪

1．结构特点

该仪器采用廖伦式液压递增法原理设计，用于测量压力为1000kPa以下的单层或多层纸张的耐破度。

2．主要技术参数

测量范围：0～1000kPa。

上夹环孔直径：30．5mm±0．05mm。

下夹环孔直径：33．1mm±0．05mm。

加压速度：95mL／min±5mL／min。

胶膜厚度：0．8～0．9mm。

3．外形尺寸

主机尺寸：长×宽×高为455mm×200mm×420mm。

4．生产厂家

长春市纸张试验机厂。

(二)ZND－60型电子纸张、纸板耐破度测定仪

1．结构特点

本仪器采用传感器技术，单片机管理。它主要是由手动手轮夹压机构、下夹环组成、电机传动机构、显示面板、压力传感器、手动泵等部件组成。

2．主要技术参数

主要技术参数见表9－10－11。

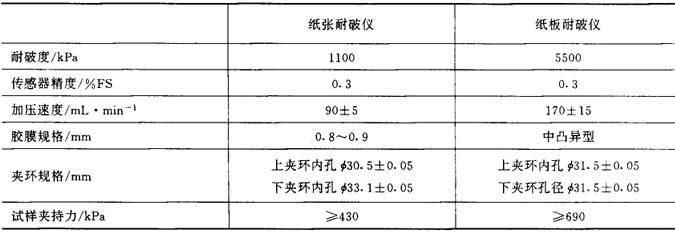

表9－10－11 ZND－60型电子纸张、纸板耐破度测定仪主要技术参数

3．外形尺寸

主机尺寸：长×宽×高为385mm×320mm×455mm。

4．生产厂家

长春市纸张试验机厂。

(三)DC－BNP6000A型电脑测控纸板耐破度仪

1．结构特点

本仪器主要用于各种纸板耐破强度性能的检验，它是根据液体传导压力的原理设计，主要由机械和电子测控两大系统组成。机械系统由传动和加压测试和试样夹持三部分组成，可通过测控系统的控制，使其按预定程序动作，从而实施耐破度的测试。电子测控系统采用了以单片机为核心的数字线路，使测试过程实现了程序化计算自动化，使用方便、可靠。它由电源部分、测量部分、控制部分3部分组成。

本仪器具有定量设置、层数设置、自动测试、数据处理等功能。

2．主要技术参数

测量范围：0～6000kPa，最小读数值1kPa。

准确度：±0．5%FS。

测试加压速度：170mL／min±15mL／min。

试样夹持力：＞690kPa。

胶膜阻力：凸起高度10mm时，170～220kPa。

凸起高度18mm时，250～350kPa。

测试系统密封性：1min压降＜p_max×10%。

试验夹环几何尺寸：

上夹环孔径：31．50mm±0．05mm。

下夹环孔径：31．50mm±0．05mm。

上、下夹环同心槽：深度≥0．25mm，间距0．9mm±0．1mm，V型60°。

自动连续测试间距时间：4s。

配用空气压缩机：排气量0．020～0．30m³／min，额定压力0．6～0．7MPa均可。

电动机规格：微型异步电动机DO₂－5634，90W，1420r／min。

整机质量：约65kg。

仪器工作条件：

室温：20℃±10℃。

电源电压：220V±22V范围内。

环境：清洁、无强烈震动源、工作台稳固平整。

3．外形尺寸

主机尺寸：长×宽×高为465mm×315mm×495mm。

电测控制器：长×宽×高为400mm×120mm×340mm。

4．生产厂家

四川省长江造纸仪器厂。

(四)BPW－2型薄片耐破度仪

1．结构特点

本仪器主要用于烟草薄片耐破强度性能的检测，也可用于低强度纸张耐破度的检测。仪器由机械和电子测控两大系统组成。机械系统由传动、加压测试和试样夹持3部分组成。加压测试部分由甘油缸、测试缸体、压力缸体、压力传感器、胶膜及上、下夹环组成，试样破裂时，通过压力传感器，经电子线路转换后，显示耐破度测试值。仪器的测量部分由传感器、放大器、A／D转换器组成，将模拟量转换为数字量，由数字表头显示出测量值。仪器的控制部分采用8098微处理器进行控制，按预先编制的程序，自动地控制系统工作。

2．主要技术参数

测量范围：0～300kPa，最小读数值0．1kPa。

准确度：±0．5%FS。

测试加压速度(送油速度)：95mL／min±1mL／min。

试样夹持力：＞430kPa(可调节)。

胶膜阻力：凸起高度9mm时，30kPa±10kPa。

测试系统密封性：1min压降＜p_max×10%。

试样夹环几何尺寸：

上夹环孔径：30．50mm±0．05mm。

下夹环孔径：33．10mm±0．05mm。

上、下夹环同心槽：深度≥0．25mm，间距0．9mm±0．1mm，V型60°。

自动连续测试间歇时间：4s。

配用空气压缩机：

排气量：0．020～0．30m³／min。

额定压力：0．6～0．7MPa均可。

电动机规格：90W，1420r／min。

整机质量：约60kg。

仪器工作条件：

室温：20℃±10℃。

电源电压：220V±22V范围内。

环境：清洁、无强震源、工作台稳固平整。

3．外形尺寸

主机尺寸：长×宽×高为465mm×315mm×495mm。

电测控制器：长×宽×高为400mm×120mm×340mm。

仪器外形见图9－10－9所示。

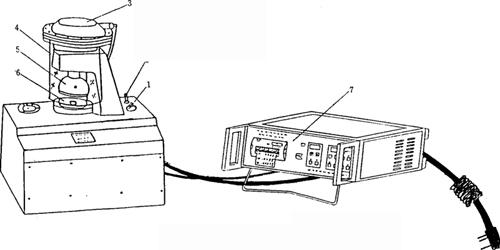

图9－10－9 BPW－2型薄片耐破度仪外形图

1－调压阀 2－注油口 3－膜片气缸 4－防护罩 5－上夹环 6－下夹环 7－操作面板

4．生产厂家

四川省长江造纸仪器厂。
