紧定螺钉

---

如图3-36、图3-37、图3-38、图3-39、图3-40、图3-41、表3-29、表3-30所示。

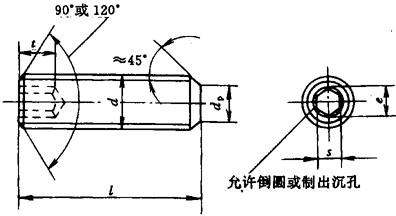

图3-36 内六角平端紧定螺钉(GB77—85)

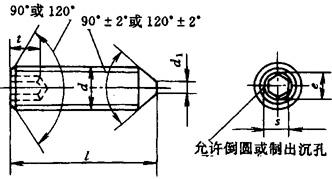

图3-37 内六角锥端紧定螺钉(GB78—85)

标记示例：螺纹规格d=M6，公称长度l=12mm，性能等级为33H，表面氧化处理的内六角平端紧定螺钉：螺钉GB77—85—M6×12

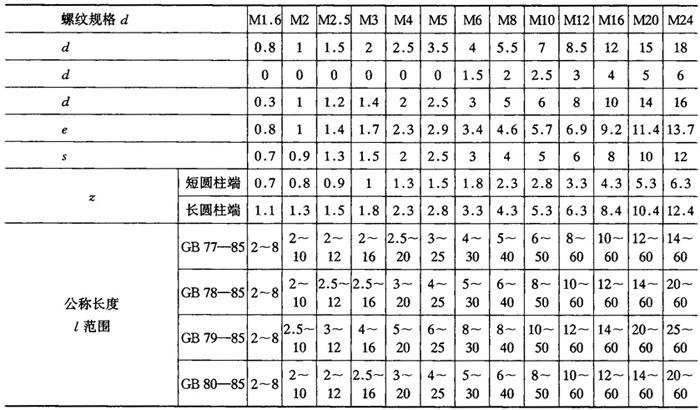

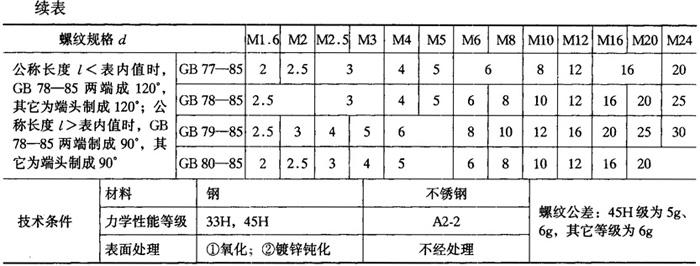

表3-29 内六角紧定螺钉(mm)

图3-38 开槽锥端紧定螺钉(GB71—85)

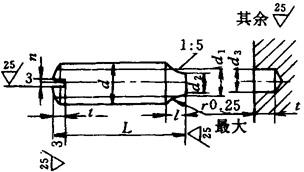

图3-39 锥端定位螺钉(GB72—85)

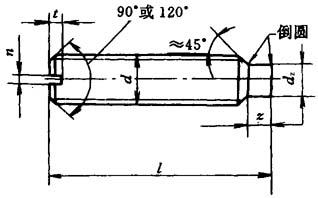

图3-40 开槽平端紧定螺钉(GB73—85)

图3-41 开槽长圆柱端紧定螺钉(GB75—85)

标记示例：螺纹规格d=M5，公称长度l=12mm，性能等级为14H，表面氧化处理的开槽平端紧定螺钉：螺钉GB73—85—M5×12

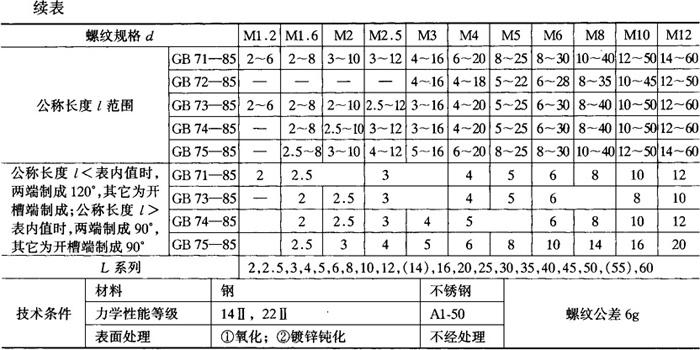

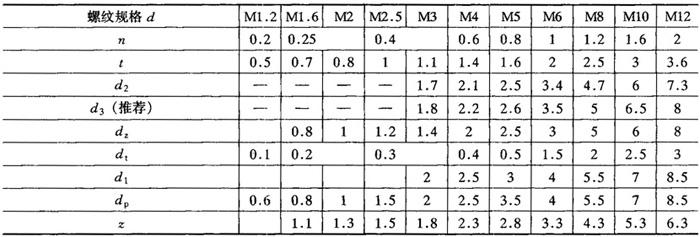

表3-30 开槽紧定螺钉(mm)
