管膜法单向拉伸HDPE扭结膜生产工艺参数实例

---

单向拉伸HDPE扭结膜具有高强度、高光泽度、高透明度等优点并具有几乎与玻璃纸相当的扭结性能，而且价格比玻璃纸低得多。

单向拉伸HDPE扭结膜的生产方法有两种：一种是挤出流延法(见第八章)；另一种是挤出管膜吹塑法，在我国大多数为挤出管膜吹塑法。

挤出机是台湾龙盟机械股份有限公司制造，螺杆是双螺纹混料螺杆，直径为65mm，长径比为26：1，机头为螺旋式中心进料机头，口模直径为300mm，间隙为2．8mm；挤出量为70kg／h。工艺流程见图7－17。

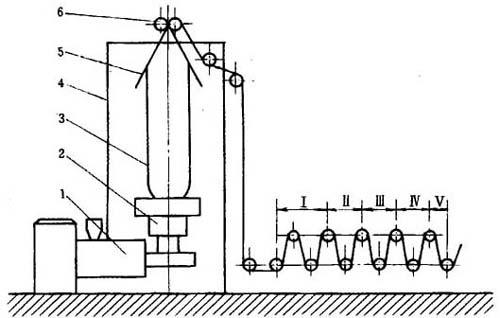

图7－17 管膜法单向拉伸HDPE扭结膜工艺流程示意图

1－挤出机 2－机头 3－管膜 4－支架 5－人字板 6－牵引辊

Ⅰ－预热辊 Ⅱ－拉伸辊 Ⅲ－定型辊Ⅳ－热处理辊 V－定型辊

原料为大庆产HDPE，牌号为PE－LALH－50D012，MFR为1．0g／10min。

机身和机头的温度控制采用平衡式温度较好，即从进料到机头的温度变化不大。具体温度见表7－8。

表7－8 机身与机头的温度数据 单位：℃

螺杆转速控制在30～35r／min。

在工艺流程图中，拓展辊之后共有11只辊筒，其中Ⅰ区的4只辊筒为预热辊筒，Ⅱ区的2只辊筒为拉伸辊筒，Ⅲ区的2只为定型辊筒，Ⅳ区的1只为热处理辊筒，V区的2只辊筒为定型辊筒。

预热区(Ⅰ区)辊筒的辊温和辊速见表7－9。

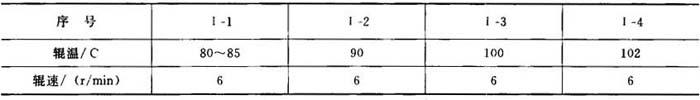

表7－9 Ⅰ区各辊的温度和转速数值

Ⅱ－V区7只辊筒的温度与转速见表7－10。

表7－10 Ⅱ－V区7只辊筒的温度与转速数值

拉伸比控制在5．0～7．0之间。

管膜法单向拉伸HDPE扭结膜的生产常见问题及解决方法见表7－11。

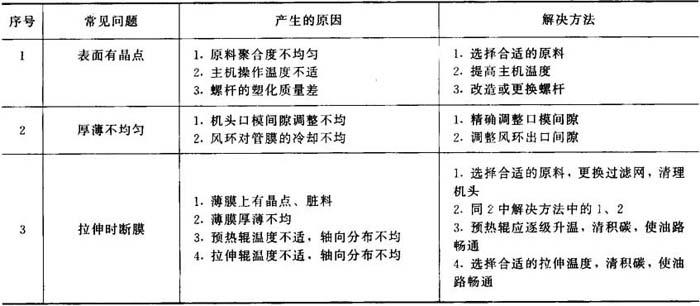

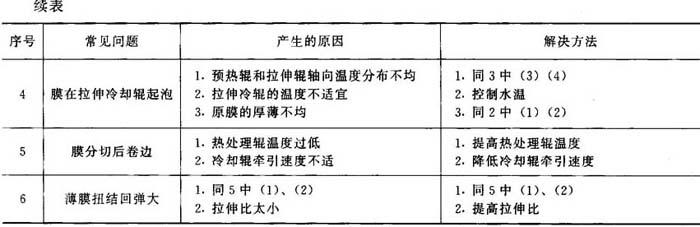

表7－11 管膜法单向拉伸HDPE扭结膜的生产常见问题及解决办法
