管式增氧机

---

(1)使用特点 YJC－150型管式浆叶增氧机是一种新颖增氧机，用户称为“增鱼机”。该机无减速系统，使整机结构简单，重量轻，噪音低，维修保养方便。增氧效果较好，其浮筒塑料吹塑成型。外形美观、安装方便，结构牢固、且成本低，耐腐蚀，保养简便，使用寿命较长。

(2)结构原理 YJC－150型管式浆叶增氧机由电机、电机座、槽管、吸口和轴流式浆叶及浮筒等主要零部件组成(图5－5)。

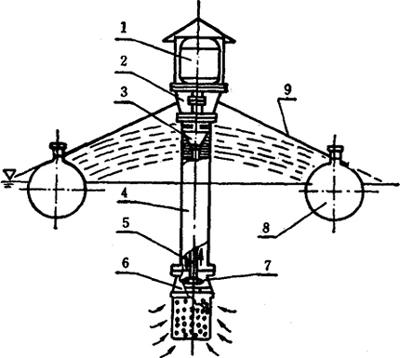

图5－5 YJG－150型管式桨叶增氧机示意图

1．电动机；2．电机座；3．上叶轮；4．槽管；5．主轴；6．吸口；7．下叶轮；8．塑料浮筒；9．支架

作为一种新式的增氧机，本机采用槽管－浆叶式，在管内叶轮的作用下，处于水体较深处的低氧水在管内被提升，以若干伞状流束从槽口强制喷出。空气被吸入水膜，水与空气激烈混合。形成高氧气。由于采用轴流浆叶式提水叶轮，具有较大的水交换量，能有效地实现上、下水层的交换，并在表层造成一定水跃，达到进一步增氧之目的。

(3)主要技术参数

配套功率 1．1(1．5) 千瓦

动力效率 750克／千瓦时

叶轮转速 1410 转／分

叶轮直径 Φ150 毫米

水交换量 125 吨／时

整机重量 90 公斤

(4)维护保养及故障排除 见表5－3。

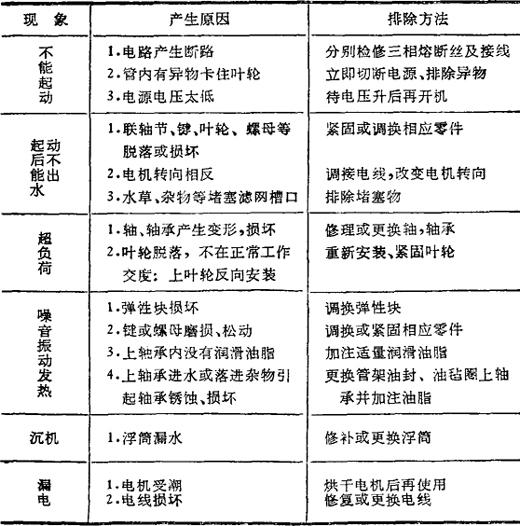

表5－3 故障产生原因及排除方法

(5)使用时注意事项

①在使用前应先检查机器，用手按动叶轮轴应灵活。上、下叶轮在轴上不应有松动现象。

②电源应使用三相交流电，接线要牢固接线盒进出线处要加橡皮圈，严防进水，同时要安装接地线，防止发生漏电。在使用中，严禁用力拖曳电缆，严禁带电下水作业，下水前在岸上先接通电源试转，注意其转向应与箭头方向一致，如反转应在岸上调转接用。

③本机用三个浮筒将机器浮撑在水面上，机器应用绳索系牢固定在适当位置，该处水深应不小于1．5米。

④该机在水面位置，三根绳索形成三角形，应使槽管上的水位线正好处在水面(最后一条出水槽水面约12厘米)。注意要使机器与水面垂直，使机器处在最佳工作位置。其调节方法是通过往塑料浮筒中灌水来实现的，塑料浮筒水上部分最好用油布等遮盖，防止太阳直射加速老化，以延长使用寿命。

⑤每年检修一次，拆换上、下轴承油封，加足润滑脂，不用季节应把机器放在通风干燥的地方，避免日晒、雨淋、防止机器受潮、锈蚀。
