管式分离机

---

(一)用途与特点

管式分离机是利用高速旋转的滚筒产生的离心力进行分离，这种分离机适合分离极稀的悬浮液，以及难分离的乳浊液和固相物质1%以下的悬浮液。

(二)结构与工作原理

管式分离机分为澄清型和分离型。当工作时，料液由底部连续进入转鼓下端，再经转鼓的中空轴进入管形转鼓中。在转鼓内装有三叶转翼板。可以防止液体与转鼓脱离。在强力离心力的作用下，轻液和重液在转鼓周围分层。料液被分成内、外两个同心圆层，外层为重液，内层为轻液。重液中的固体颗粒在离心力的作用下，在转鼓内壁形成沉渣。对于澄清型的结构，轻液从轴颈处的通道进入分液室，由排液管排出。而对于分离型结构，则在转鼓内上部装有环状隔板，以分别收集轻液和重液。其结构如图4－2－7所示。

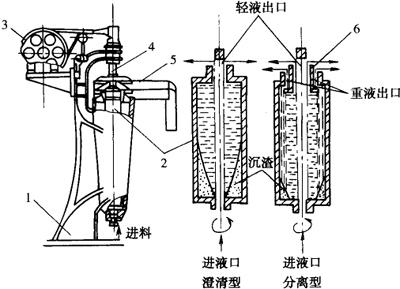

图4－2－7 管式分离机

1－固定机座 2－转鼓 3－传动装置 4－驱动轴 5－排液罩 6－环状隔板

(三)主要技术参数

注：辽阳制药机械总厂制造。
