筛分设备

---

(一)FS21－FS24型滚筒式筛沙机

1．结构特点

(1)该机由滚筒筛、进出料罩、螺旋输送机及底架等组成。滚筒筛倾角3．5°，由三角带直接驱动，调速形式有电磁调速和变频调速二种。筒体转速5～15r／min可调。滚筒筛分段设有护罩，其上设有接除尘系统的排风口。

(2)筛孔的尺寸通常为Φ6．5mm、Φ12．5mm及Φ25mm三种规格。筛下的碎料由螺旋输送机收集并排出。

2．主要技术参数

筛沙技术参数见表9－8－13

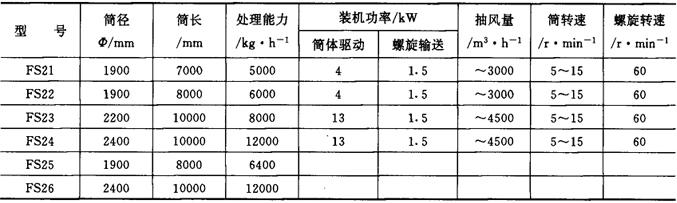

表9－8－13 滚筒式筛沙机的技术参数

3．外形尺寸

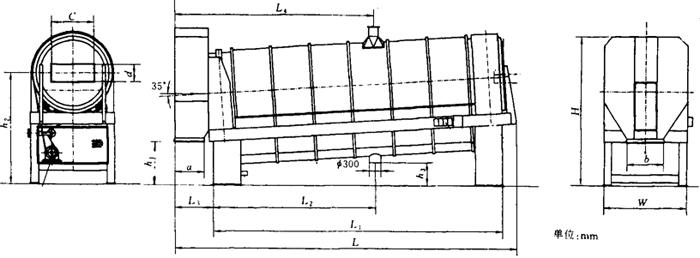

安装及外形尺寸见表9－8－14及图9－8－12所示。

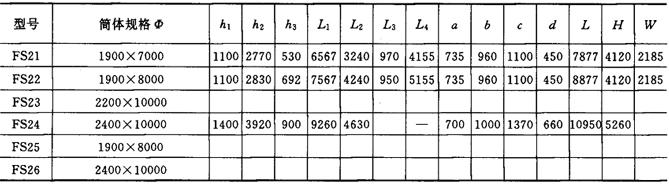

表9－8－14FS21～FS26滚筒式筛沙机外形尺寸 单位：mm

注：不同厂家的产品尺寸略有变化。

4．滚筒式筛分机型号及生产厂家

见表9－8－15。

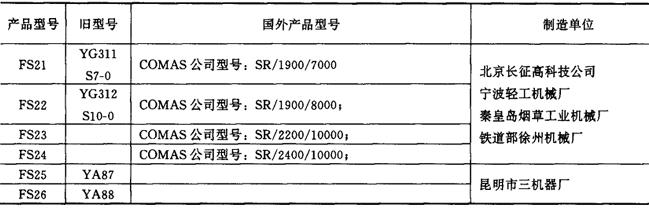

表9－8－15 国产滚筒式筛分机型号及生产厂家

(二)不配除尘系统的滚筒式筛沙机

1．结构特点

该机暂无型号，结构类同于FS21型筛分机，但筒体采用托轮摩擦驱动，筒体倾角5°，转动速度采用变频调速控制。筛孔尺寸按需要确定，不配除尘系统。

2．主要技术参数

主要技术参数见表9－8－16。

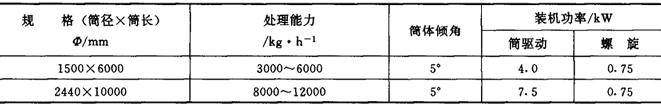

表9－8－16 滚筒式筛沙机技术参数

3．外形尺寸

外形及安装尺寸见表9－8－17及图9－8－13。

表9－8－17 滚筒式筛沙机安装尺寸 单位：mm

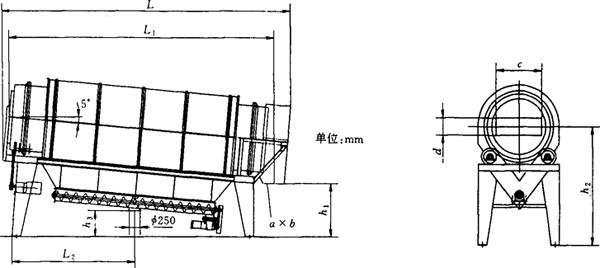

图9－8－13 滚筒式筛沙机外形图

4．生产厂家

北京长征高科技公司、秦皇岛烟草工业机械厂等。

(三)FS2A、FS2B(暂用型号)型滚筒式筛分机

1．结构特点

该机基本结构类同于FS21～FS24型滚筒式筛分机，筛分段护罩上设有有玻璃观察窗并有排尘接口。

筒体为固定转速，由托轮摩擦驱动。

2．主要技术参数

FS2A、FS2B型滚筒式筛沙机的主要技术参数见表9－8－18。

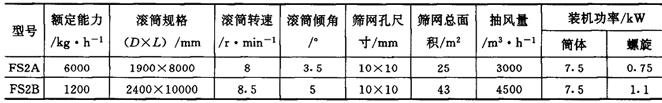

表9－8－18FS2A、FS2B滚筒式筛沙机技术参数

3．外形尺寸

安装及外形尺寸见表9－8－19和图9－8－14。

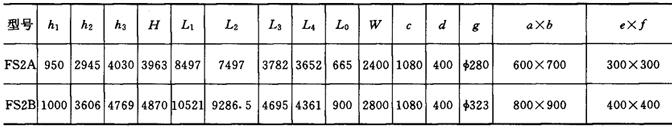

表9－8－19FS2A、FS2B滚筒式筛沙机安装及外形尺寸 单位：mm

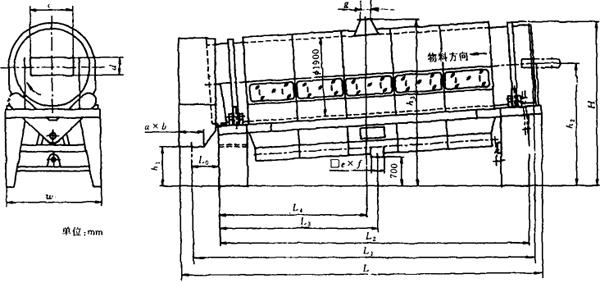

图9－8－14 FS2A、FS2B滚筒式筛分机外形图

4．生产厂家

昆明船舶设备集团公司西南云水机械厂。

(四)振动筛

1．结构特点

(1)振动筛主要有摇臂式和弹片式两种(图9－8－15)，主要由槽体、筛网、摇臂或弹片、偏心驱动装置、平衡体和机架组成。

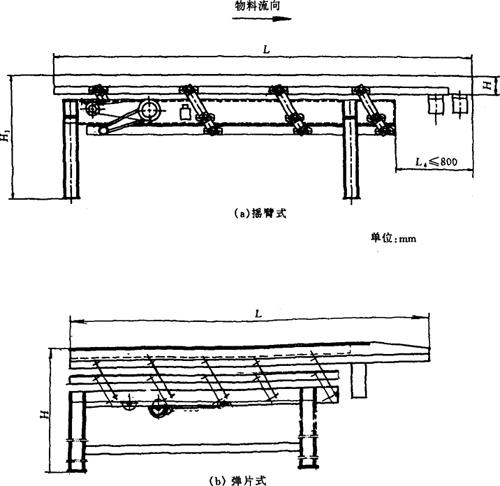

图9－8－15 振动筛的结构形式

(2)该类设备筛网层数可在1～3层之间选择，同时可分出不同规格的物料。筛净率比滚筒式筛分机低。

(3)该机有水平式和倾斜式两种，倾斜式振筛斜角一般小于10°。

2．主要技术参数

该类设备的尺寸规格视需要确定，宽度一般为400mm，500mm，600mm，700mm，800mm，900mm，1000mm，1100mm，1200mm。

3．生产厂家

秦皇岛烟草工业机械厂、北京长征高科技公司、昆明船舶设备集团公司、张家口通用机械厂、铁道部徐州机械厂等。
