等离子弧的产生

---

图5-1是等离子弧加工示意图．直流电源供电，钨电极5接阴极，工件2接阳极，两极之间通以工作气体(例如氮气、氩气、氢气等)，电弧在钨电极5与工件2之间形成，阴极(钨电极)发射电子高速奔向阳极(工件)，由于高速流动的电子与气体原子、分子发生碰撞使之电离，电离后的气体又继续与气体中其他原子、分子碰撞，又使之产生电离，从而两极间的气体产生“雪崩式”的电离，形成强大的等离子电唬此外，由于电弧的温度很高，也使气体原子、分子获很高的能量，电子冲破原子核的束缚，成为自由电子，而原来中性的原子由于失去电子而成为正离子，也导致气体“雪崩式”的电离，形成强大的等离子电弧．

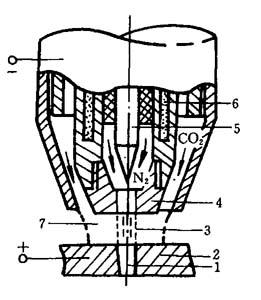

图5-1 等离子电弧加工示意图

1—切缝；2～工件；3—等离子电唬4—喷嘴；5—阴极；6—冷却水；7—保护气体
