等离子弧焊接

---

1．等离子弧焊接分类

表3．4－2为等离子弧焊焊接方法的分类。

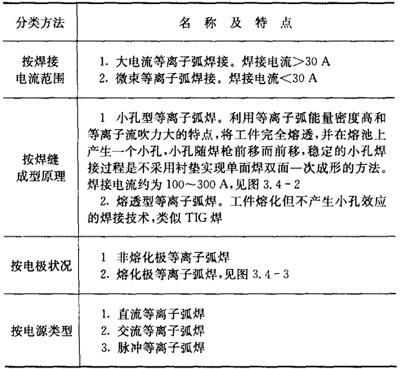

表3．4－2 等离子弧焊焊接方法的分类

2．等离子弧焊接(切割)设备

表3．4－3为等离子弧焊接(切割)用焊机型号及主要技术参数。

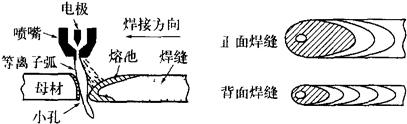

图3．4－2 小孔型等离子弧焊接

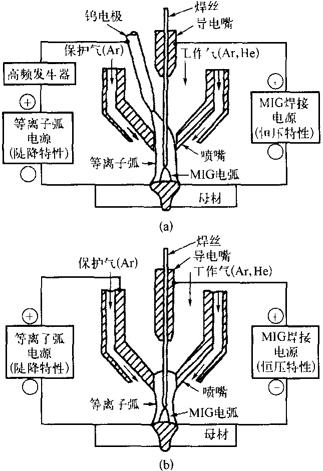

图3．4－3 熔化极等离子弧焊接

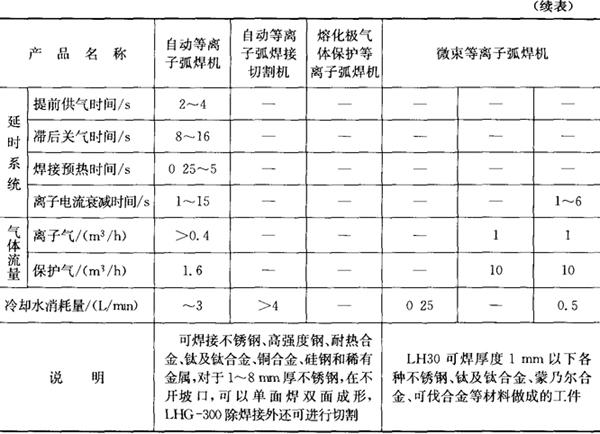

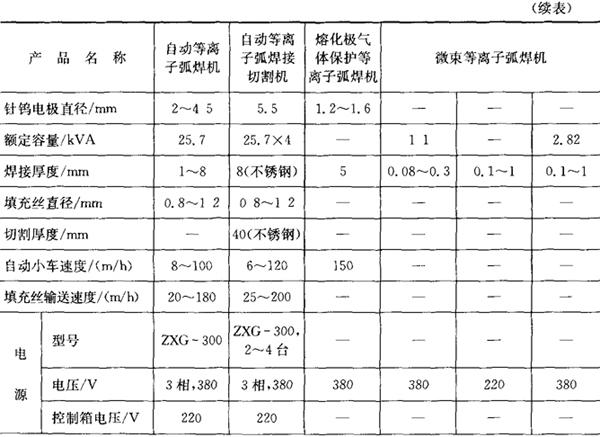

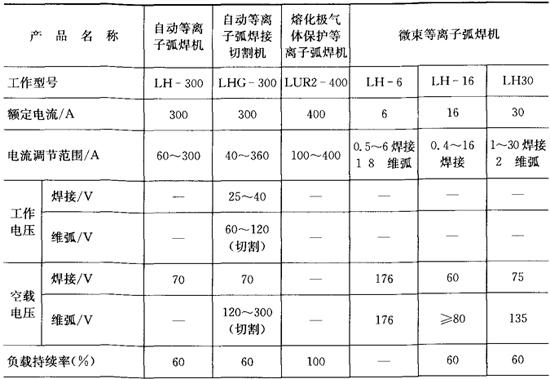

表3．4－3 等离子弧焊机的技术参数

3．等离子弧焊接工艺

等离子弧焊接焊前的准备工作与氩弧焊焊前准备工作要求相同。其焊接工艺参数有焊接电流(取决于小孔型焊接，还是熔透型等离子弧焊接)、焊接速度、喷嘴至工件距离(一般3～8mm)及等离子气及保护气流量。表3．4－4为小孔型等离子弧焊接工艺参数。表3．4－5为熔透型等离子弧焊接工艺参数。

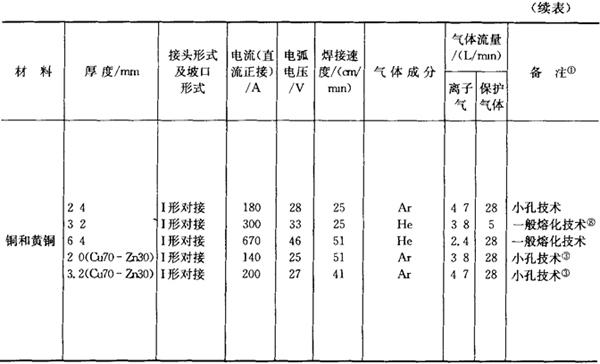

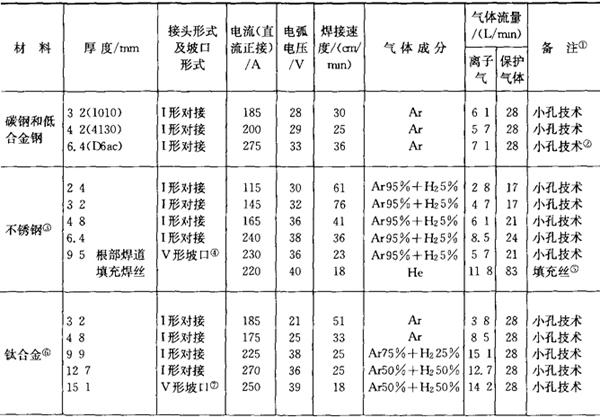

表3．4－4 小孔型等离子弧焊接工艺参数

注：①碳钢和低合金钢焊接时喷嘴高度为1．2mm，焊接其他金属时为4．8mm，采用多孔喷嘴。②预热到316℃，焊后加热至399℃；保温1h。③焊缝背面需用保护气体保护。④60°V形坡口，钝边高度4．8mm。

⑤直径1．1mm的填充金属丝，送丝速度152cm／min。⑥要求采用保护焊缝背面的气体保护装置和带后拖的气体保护装置。⑦30°V形坡口，钝边高度9．5mm。⑧采用一般常用的熔化技术和石墨支撑衬垫。

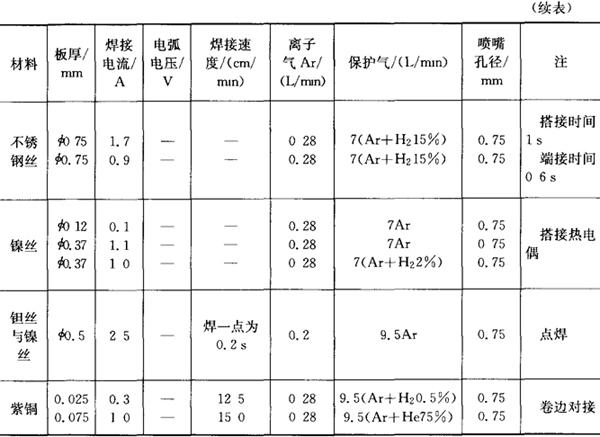

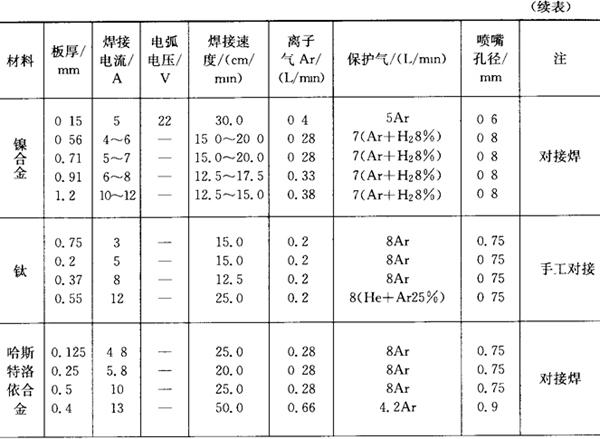

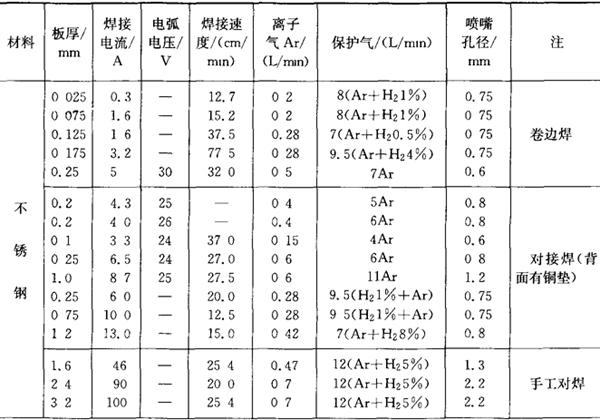

表3．4－5 熔透型等离子弧焊接工艺参数
