等离子弧切割设备

---

1．切割电源

大多数切割都采用转移弧。电源都选用陡降或垂降外特性。与等离子弧焊电源相比，切割电源的空载电压更高。国产切割电源的空载电压都在200V以上，水压缩等离子弧切割电源的空载电压为400V。表12－35列出国产等离子弧切割机的型号及技术数据。

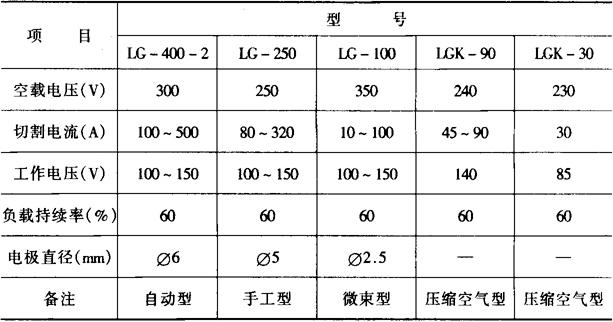

表12－35 等离子弧切割机型号及技术数据

2．割枪

与等离子弧焊枪相比，割枪的喷嘴孔道比要大，孔道直径更小，有利于压缩等离子弧。进气方式最好径向通入，有利于提高割枪喷嘴的使用寿命。由于孔道直径小，割枪要求电极和割嘴同心度高。

3．电极

电极材料的选择与等离子弧焊接相同。但是，空气等离子切割时，空气对电极氧化作用大，因此不能选用钨作电极，只能选用铪或锆及其合金作电极。电极形状为镶嵌式，表12－36为电极材料与适用气体的选配。

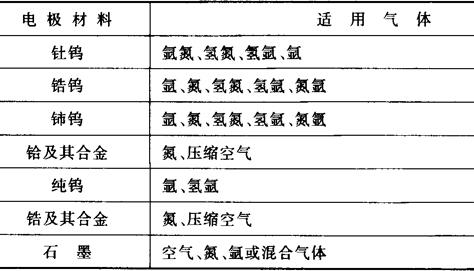

表12－36 电极材料适用的气体
