竖盘的构造

---

为测竖直角而设置的竖直度盘(简称竖盘)安装于望远镜旋转轴(横轴)的一端，其刻划中心与横轴的旋转中心重合，望远镜在竖直面内旋转时，度盘也随之转动。另外有一个固定的竖盘指标，以指示竖盘转动到不同位置时进行读数。

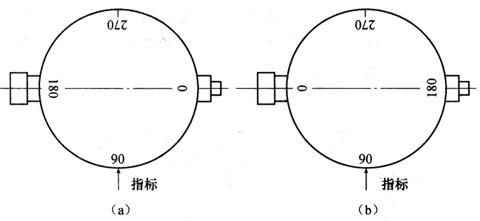

竖直度盘的刻划也是在全圆周上注记为360°，如图3－14所示，注记方向有顺时针和逆时针两种，常用的是顺时针注记。通常在望远镜方向上注以0°及180°，在视线水平时，指标所指的读数为90°的整倍数(始读数)。竖盘读数也是通过一系列光学组件传至读数显微镜内读取。

图3－14 竖盘注记

对竖盘指标的要求是，始终能够读出与竖盘刻划中心在同一铅垂线上的竖盘读数。为了满足这个要求，它有两种构造形式：一种是借助于与指标固连的水准器的指示，使其处于正确位置，较早的仪器都属此类；另一种是借助于自动补偿器，使其在仪器整平后，竖盘指标自动处于正确位置，现在的仪器基本上都采用此装置。
