立式滚筒热成型－充填－封口机械

---

立式滚筒热成型－充填－封口机机构如图2－8－15所示。在此机上薄膜加热和成型均采用滚筒式，薄膜成型后立即充填，并采用热封滚筒将覆膜与其封合，经张紧辊垂直向下打印及冲裁，成品输出，整个工作过程呈竖直直线式。

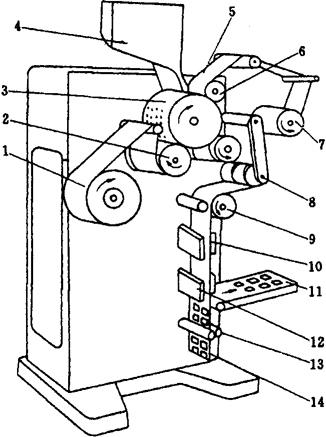

图2－8－15 立式滚筒式热成型－充填－封口机示意图

1－成型塑片 2－加热滚筒 3－成型滚筒 4－充填装置 5－覆膜 6－热封滚筒 7－膜架 8－调节轮 9－传送轮 10－打印装置 11－输出装置 12－冲裁装置 13－剪断装置 14－废料收集装置

这种机器是在立式制袋包装机基础上发展起来的，其成型滚筒和热封滚筒紧密的结合在一起，具有结构紧凑，造价低的优点。但由于其速度低，泡罩成型效果差，在使用上具有一定的局限性，主要用于药片包装，目前常见的机型包装速度为1000片／min左右。
