窄间隙NG-MAG焊

---

1．NG-MAG焊原理、特点和送丝方法

NG-MAG焊与普通MAG焊的区别在于它均采用Ⅰ形坡口或开角θ仅为几度的V形坡口。大厚度接头焊接采用多道多层的焊接工艺。与埋弧焊和气体立焊比较，它具有变形小、热影响区小、焊后表面无渣壳、焊缝力学性能好、生产率高等优点。NG-MAG焊的不足之处是易发生两侧融合不良，侧壁、底部未焊透及夹渣等缺陷。克服以上缺点的指导思想是利用两个电弧分别加热焊缝两侧，或是一个电弧摆动轮流加热两侧。图5－21是NG-MAG焊原理示意图。

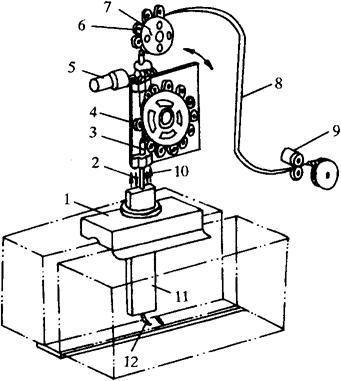

图5－21 摆动电弧法NG－MAG焊原理示意图

1－气体保护罩 2－冷却水 3－导电嘴 4－焊丝成形盘 5－电弧摆动电机 6－支撑轮 7－弯曲轮 8－送丝轮管 9－送丝电机 10－保护气 11－焊枪 12－焊丝

按送丝的方式不同，NG-MAG焊有两大类型：

①导电嘴和喷嘴均在工件上方，焊丝伸出长度随工件厚度而改变。这种送丝方式适用于152mm以下厚度的工件焊接，采用直径2mm以上的焊丝，坡口间隙较宽，一般为12．5mm。由于熔池体积大，通常只用于平焊。

②导电嘴伸入坡口内部，导电嘴和焊丝均较细。焊丝直径为0．8～1．6mm，坡口间隙较小，在6～9．5mm之间。这种导电嘴伸入坡口内的送丝方式有5种不同形式，见图5－22。

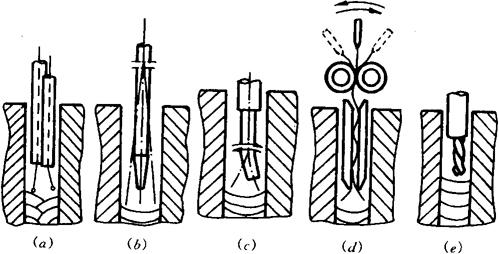

图5－22 导电嘴插入坡口内的5种送丝形式

(a)双丝串联法 (b)单丝摆动法 (c)导电嘴倾斜法 (d)波状焊丝法 (e)绞合焊丝法

2．NG-MAG焊规范参数见表5－45。

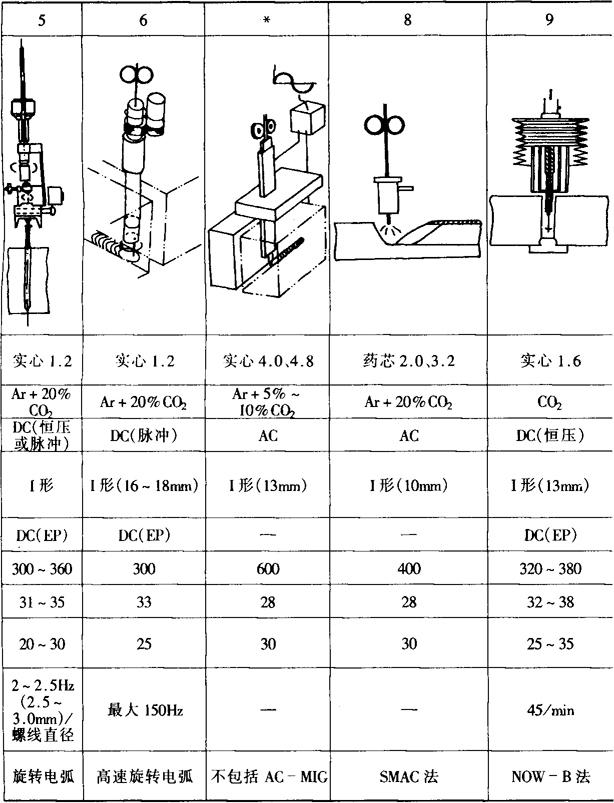

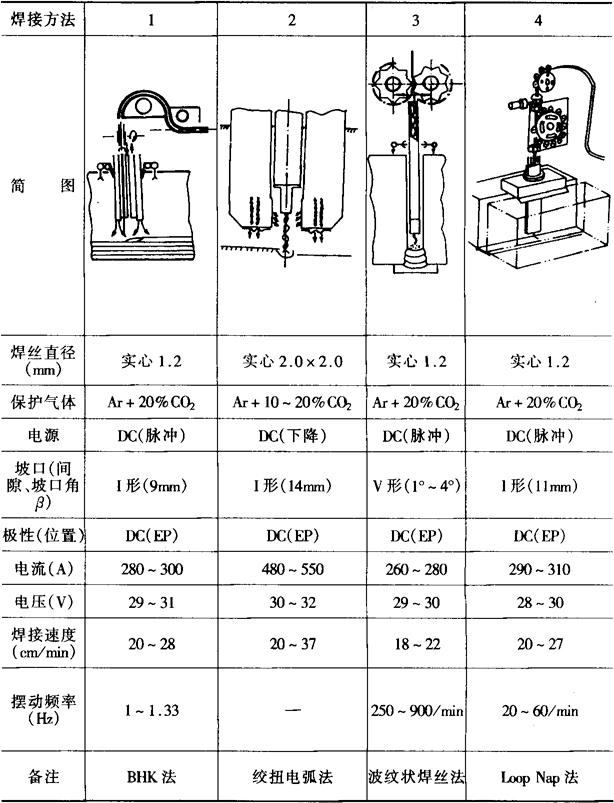

表5－45 不同焊接方式的NG-MAG焊规范参数

注：1用塑性变形成波纹状的焊丝在钝边处产生摆动电弧。2用两根互绞焊丝制成的绞扭电极产生电弧旋转运动。3用塑性变形成波纹状的焊丝在钝边处产生摆动电弧。4旋转固定曲率的焊丝，产生摆动电弧。5用螺线形焊丝产生电弧旋转运动。6旋转偏心导孔的导电嘴，产生高速旋转电弧。*大直径焊丝MIG交流焊。8药芯焊丝Ar+CO₂交流焊。9导电嘴机械波动，使焊丝在双重气体保护中摆动。
