空气过滤器

---

3．5．1 空气过滤器的规格

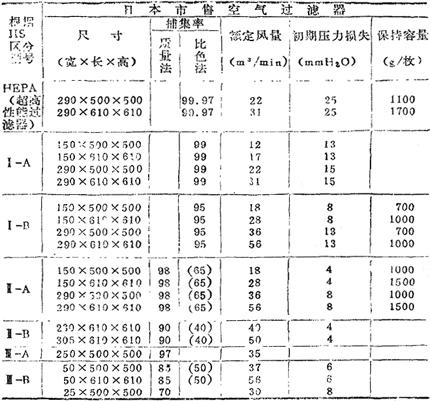

空气过滤器的规格见表3－16。

表3－16 空气过滤器的规格

3．5．2 HEPA(超高性能过滤器)

使用目的：

这是一种能将低浓度超微颗粒以99．97%以上的高效捕集率进行气体处理的装置，可以给无菌室或要求特殊清洁度的房间供应清洁空气，也可用于去除放射性的微小粉尘。

(1)捕集效率

0．3μm的DOP颗粒捕集率达99．97%以上，最近提高到99．99%，对细菌等微生物的捕集率达到99．9993%(通过率：7×10^－4%)。

(2)气孔效果

过滤器表面无缺陷时，处理气体流量下降，而捕集率提高，但是，具有气孔的HEPA则相反。为检出HEPA的气孔，用额定流量和额定流量的20%对捕集率作了实验，气孔效果如下式：

式中P——有气孔过滤器在流量Q时的穿透率(%)；

P′——同样的过滤器流量为Q时穿透率(%)。

(3)多级捕集

在使用放射性物质的原子能设施可采用此种捕集可靠性极高的装置，HEPA可串联设置两极或多极。这是一种对初级过滤器发生损伤或劣化时的辅助措施，同时可提高综合捕集效率。

(4)额定流量

HEPA的额定流量根据速度与过滤面积之积决定。

表面速度=1．5m／min

额定流量∞过滤器的容积(长×宽×高)

(5)压力损失与保持容量

采用额定流量时，HEPA初期压力损失为25毫米H₂O以下。此压力损失与过滤材料表面尘埃量的增加同时上升。一般情况下，压力损失约上升50毫米H₂O，标准形状(610×610×290)能够保持在1公斤以上。

一般情况下，当HEPA的压力损失达到初期的两倍时进行交换，达到3倍之前都可供使用。

结构：过滤材料为直径1～4微米的纤维与超微颗粒纤维的混合物，用塑性粘合剂粘接成无光泽纤维状。耐热的过滤材料用玻璃纤维制造，为增加对氟化氢的电阻，还要掺入石棉纤维。

HEPA的种类：

(1)耐热HEPA

整个过滤器由不燃材料组成。

(2)准可燃HEPA

过滤材料是不燃的，而隔板、外框用的是可燃材料。

(3)可燃HEPA

过滤材料是可燃的，其它部分用可燃或不可燃材料。

3．5．3 空气过滤器的种类

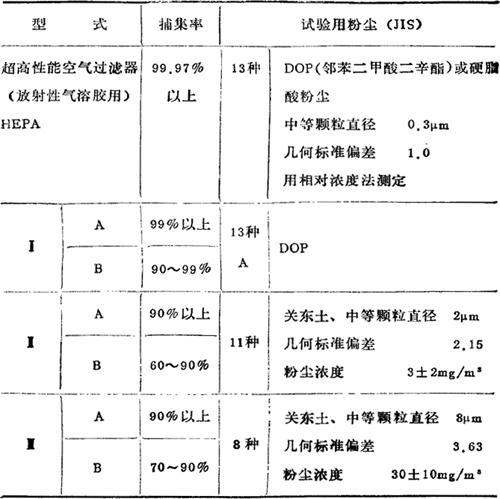

空气过滤器的种类见表3－17。

表3－17 空气过滤器的种类
