空气压缩机

---

(一)英格索兰螺杆空气压缩机

1．结构特点

该机主机为单级螺杆式结构，具有油气分离系统、气量自动调节系统及风冷系统。

2．主要技术参数

主要技术参数见表9－9－35。

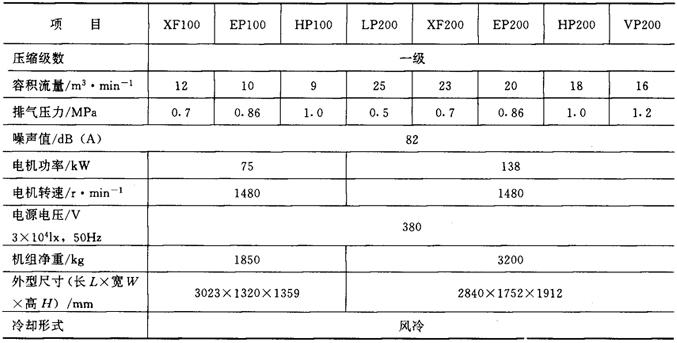

表9－9－35 常用型号及主要技术性能参数表

3．外形尺寸

见图9－9－27所示。

图9－9－27 上海英格索兰螺杆空气压缩机

4．生产厂家

上海英格索兰压缩机有限公司。

(二)寿力(SULLAIR)螺杆空气压缩机

1．结构特点

该机为单机螺杆式，润滑剂在压差作用下循环。配有油气分离系统，可使出口气的含油量达到1mg／kg。配有水冷或空冷系统，控制系统可对压力、温度监测与监控。排气量可在40%～100%范围内配合现场负荷自动调节，能耗较低，一般比同级螺杆压缩机节能17%左右。

2．主要技术参数

主要技术参数及外形尺寸见表9－9－36。

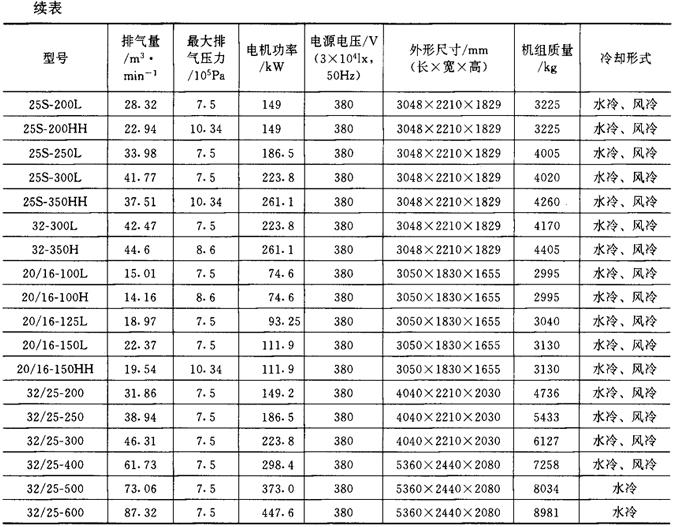

表9－9－36 主要性能及外形尺寸表

3．外形尺寸

见图9－9－28。

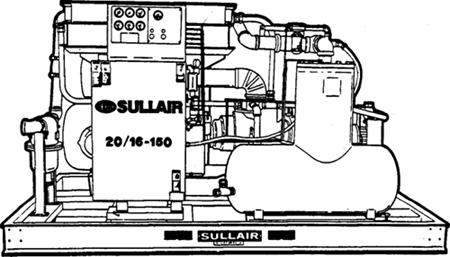

图9－9－28 寿力压缩机外形图

4．生产厂家

美国寿力公司亚洲公司上海办事处(上海遵义南路88号)。

(三)活塞式空气压缩机

1．结构特点

活塞式空气压缩机种类繁多，如立式、卧式、V型、W型、L型、扇型等；按结构有单缸、双缸、四缸、六缸；单列、两列、四列、六列；单级、双级、四级、六级；风冷、水冷及固定式、移动式等。

2．主要技术参数

见表9－9－37

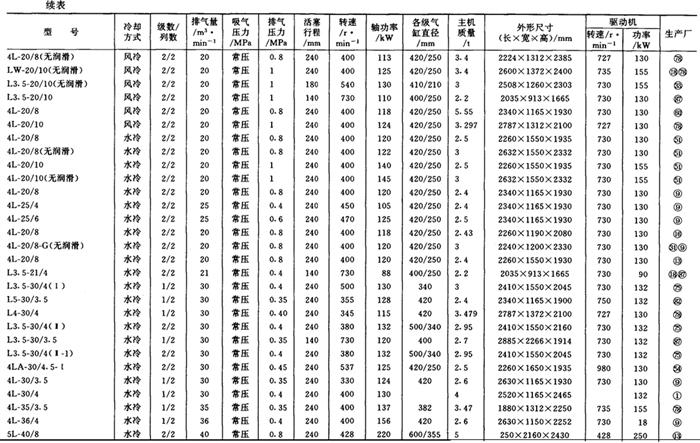

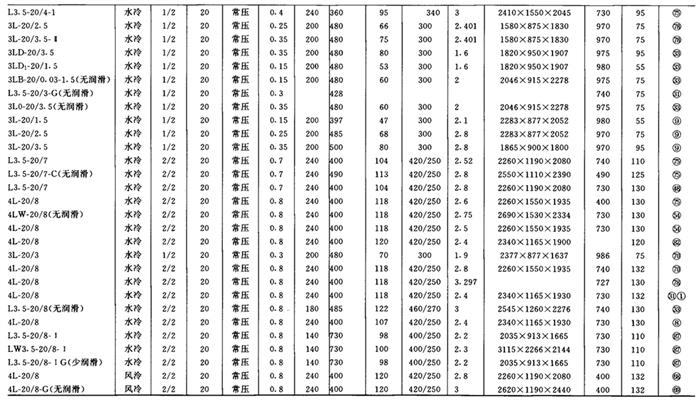

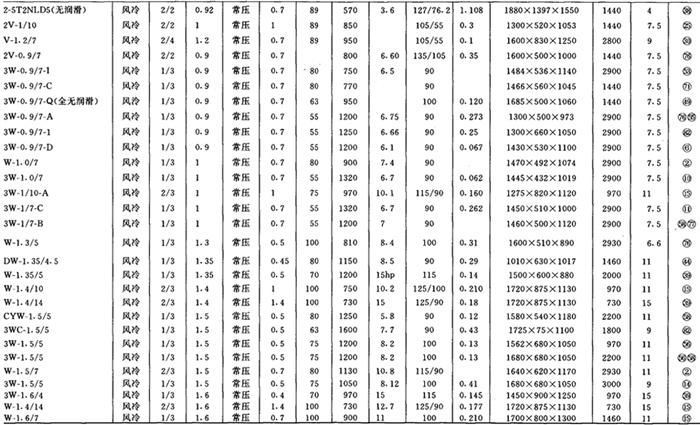

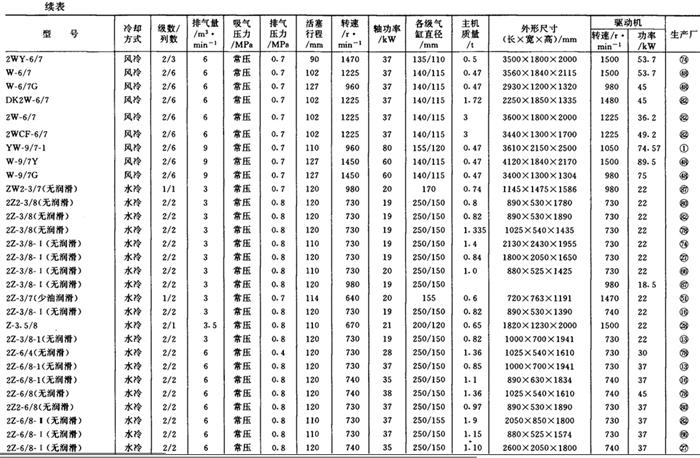

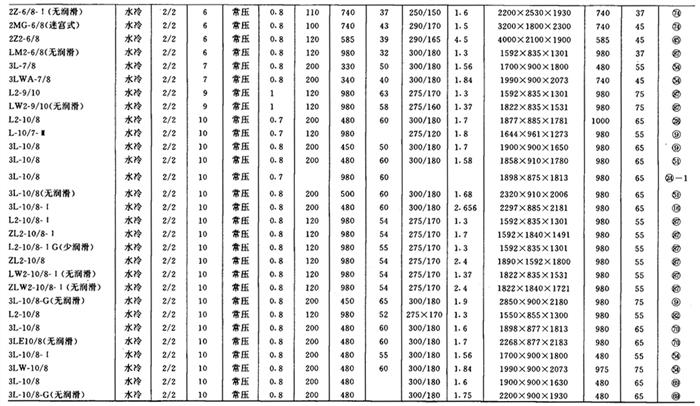

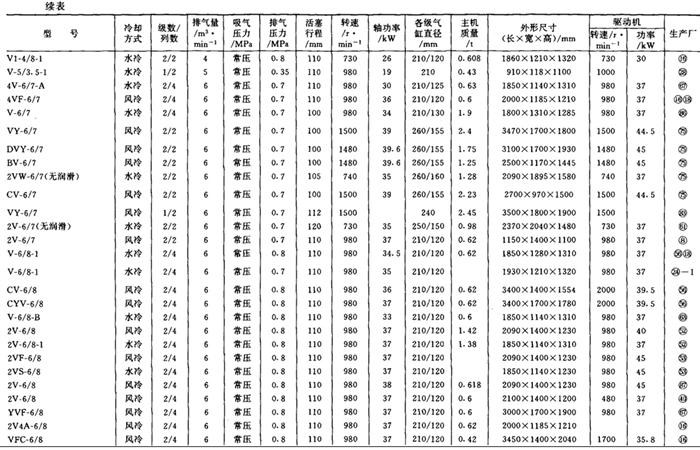

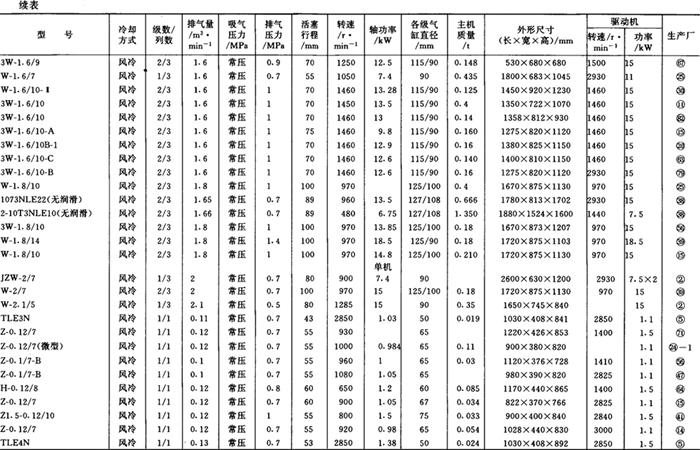

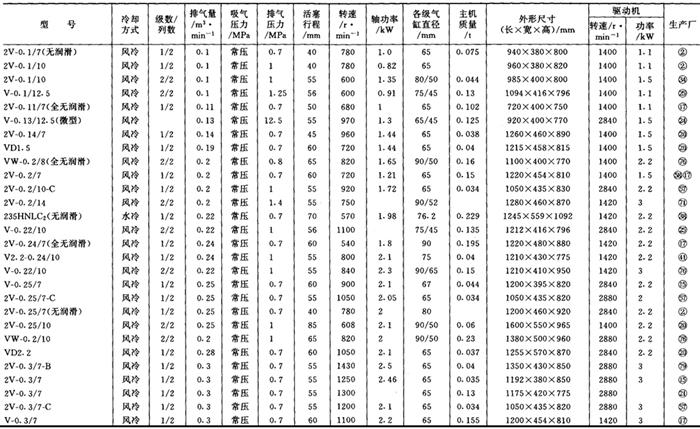

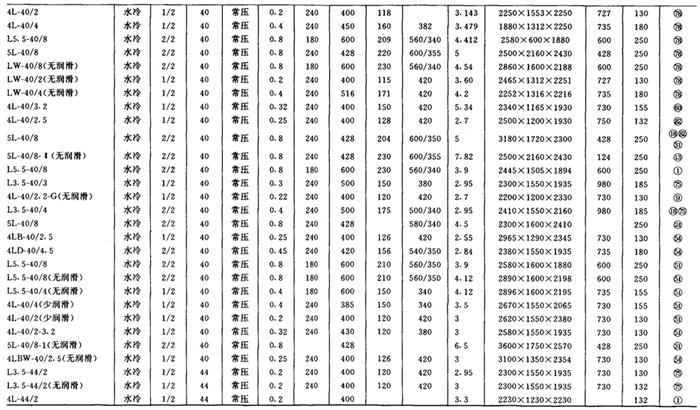

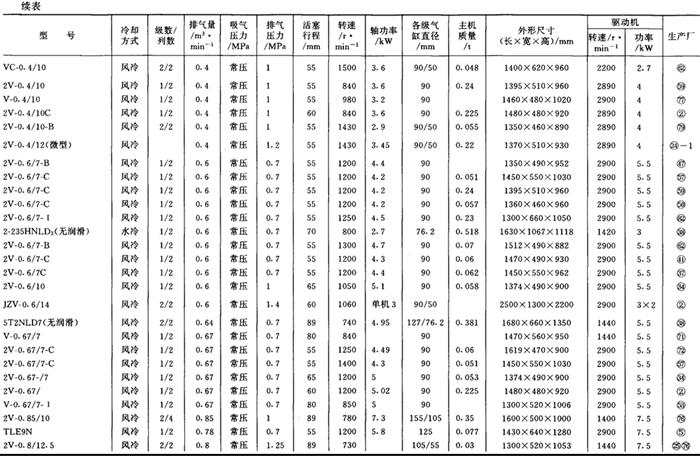

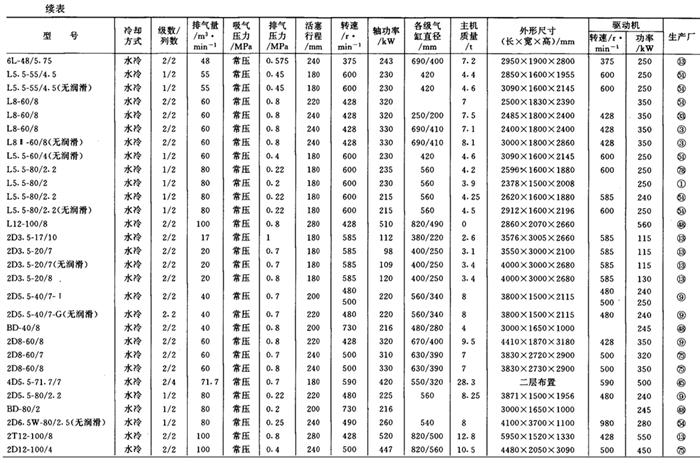

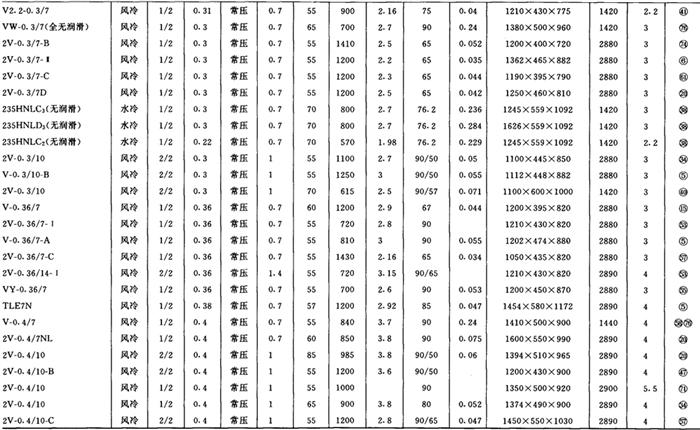

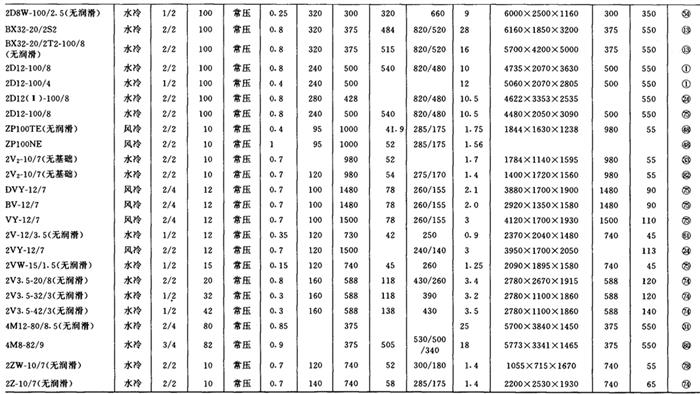

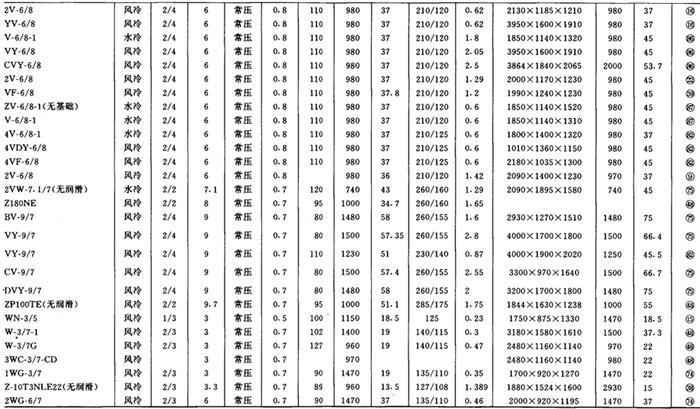

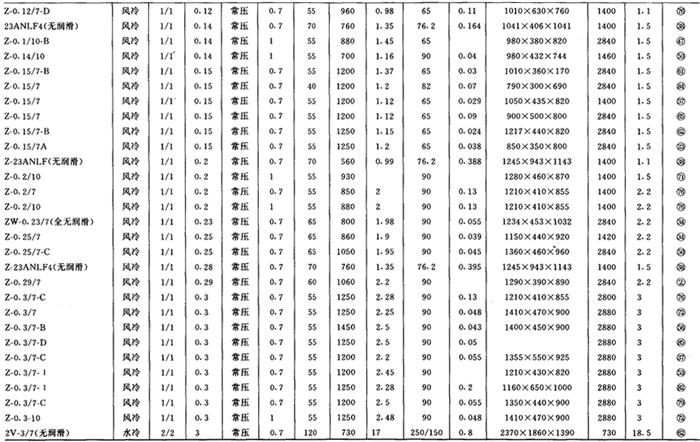

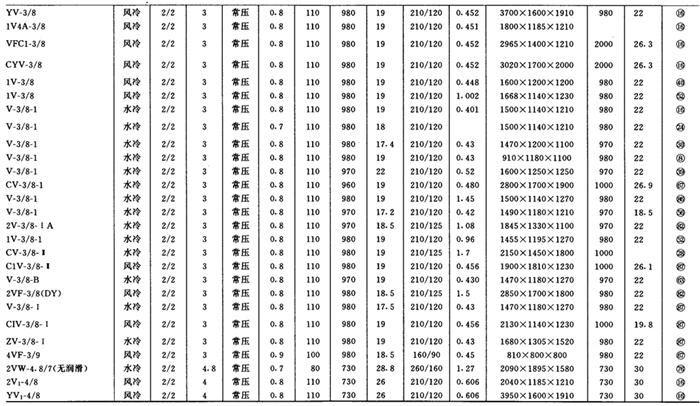

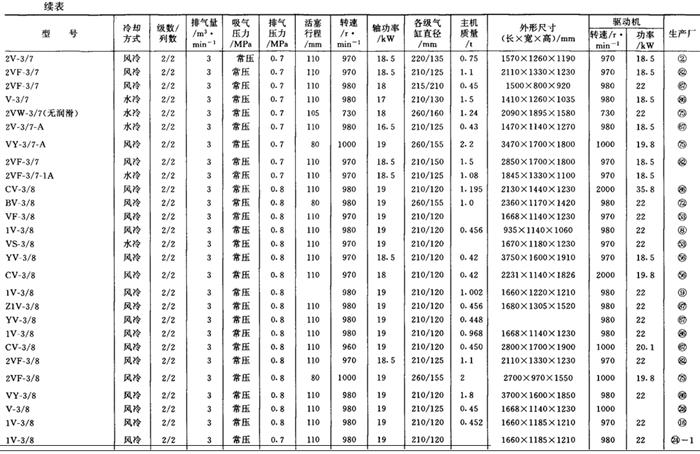

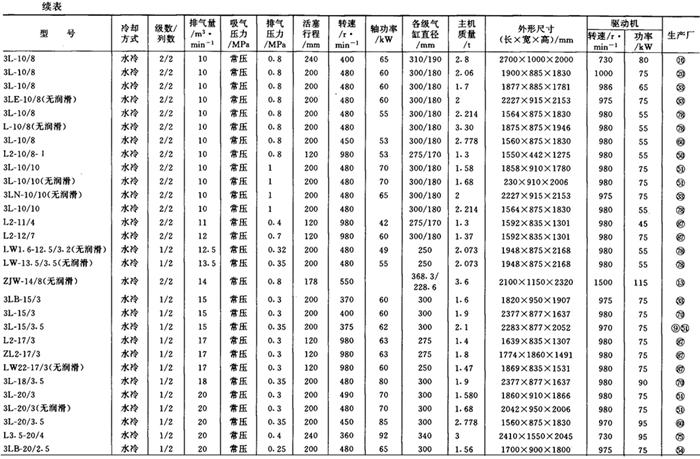

表9－9－37

①压缩介质为空气、氮气。

3．生产厂家

见表9－9－38。

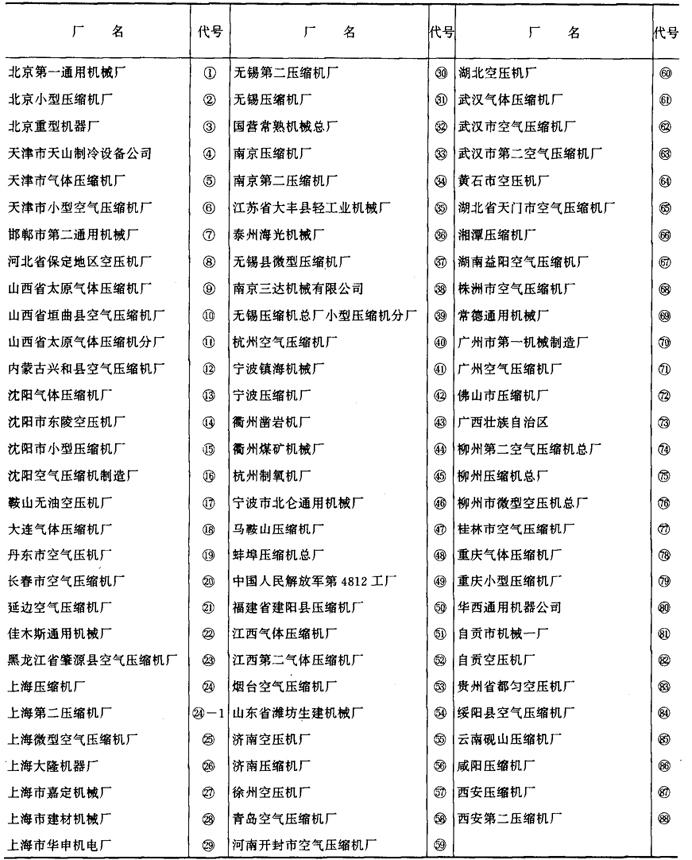

表9－9－38 生产厂名及代号

(四)GAD系列冷冻压缩空气干燥机

1．结构特点

(1)冷冻式压缩空气干燥机是将压缩空气强制冷却到要求的露点温度以下，将其中所含的大量水蒸气油雾冷凝成液滴排出机外，经冷干机处理后的压缩空气，其干燥度可达常压露点－23℃(压力露点1．6℃)，含油量不超过5mg／kg。

(2)压缩机采用美国原装泰康(TECUMSEH)高温型压缩机，运输无声、省电、寿命长。制冷系统能随压缩空气之负荷大小自动调节制冷量，维持干燥机正常干燥结果，还可防止因负荷太轻，引起管路结冰。

(3)采用高精密压力温度仪表，可显示压缩空气压力、冷媒高低压力和露点温度4个参数，借以监视干燥机之运转状况，并附有冷媒高低压跳脱开关，冷却水欠压保护开并及电流过载保证和显示，确保干燥的正常运转。

(4)正确选择冷冻式干燥机，必须同时考虑到压缩空气的实际流量、压力、温度以及环境温度要求压力露点温度五大因素。

冷干机处理量Q_s=Q_a×C₁×C₂

式中 Q_a——压缩空气的实际流量。

C₁、C₂——修正系数，见表9－9－39，表9－9－40。表中压力露点温度见图9－9－29。

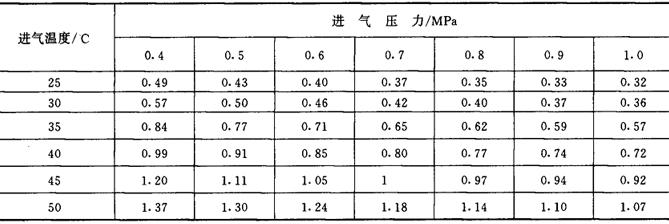

表9－9－39 压缩空气压力温度及温度修正系数C₁

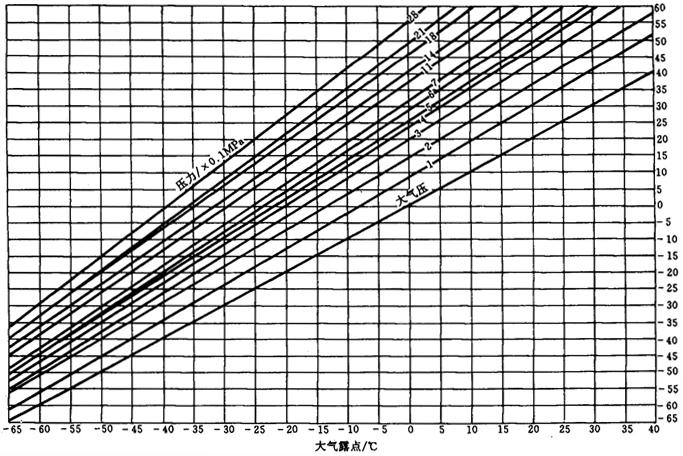

图9－9－29 压力露点与大气露点换算图

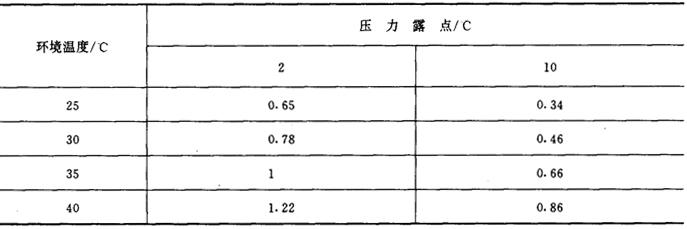

表9－9－40 环境温度与压力露点修正系数C₂

例如，冷干机入口空气压力为0．7MPa，冷干机入口空气温度为40℃，环境温度为40℃，压缩空气的实际流量Q_a为10NM³／min，要求压力露点(P．D．P)为+2℃，则：冷干机处理量Q_s=Q_a×C₁×C₂，查表9－9－41，9－9－42，C₁=0．80C₂=1．22，得Q_s=9．76。应选择GAD－10NF规格最合适。

2．主要技术性能参数

见表9－9－41。

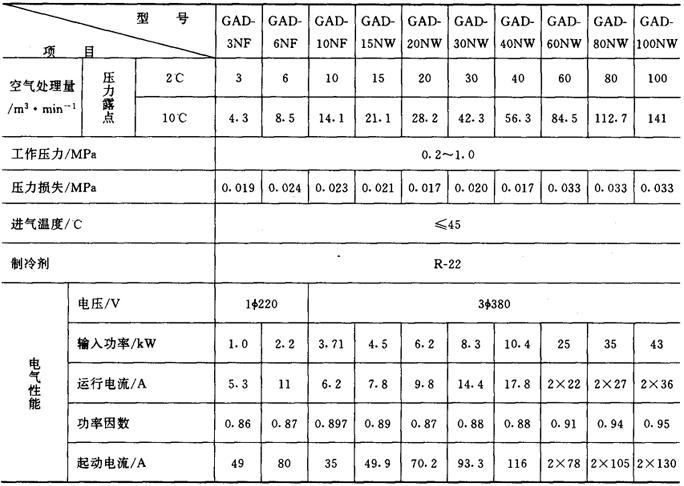

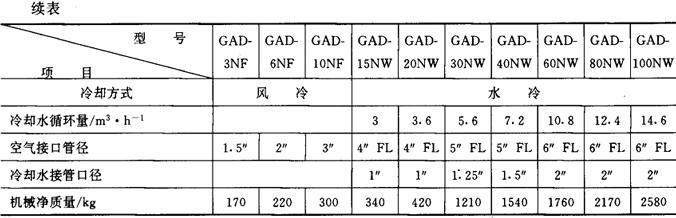

表9－9－41GAD系列冷干机常用型号及主要技术性能参数

注：1′=2．54cm

3．外形尺寸

见图9－9－30及表9－9－42。

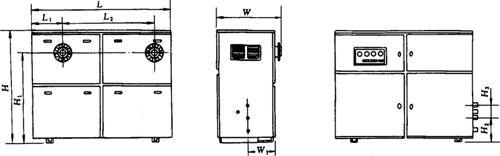

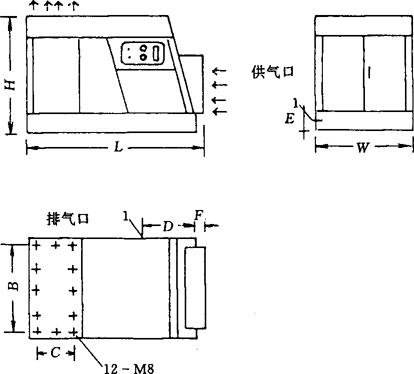

图9－9－30 GAD冷冻压缩空气干燥机外形图

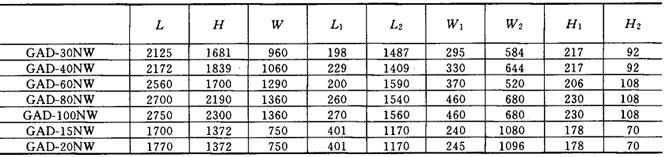

表9－9－42GAD冷冻压缩空气干燥机尺寸表 单位：mm

4．生产厂家

杭州嘉联净化设备厂。

(五)滑片式压缩机

1．结构特点

主要应用于喷浆、印刷机、卷烟机配套等，其中无润滑滑片压缩机还可用于食品、制药等工业部门中要求压缩气体高度洁净的场合。

2．主要技术参数

见表9－9－43所示。

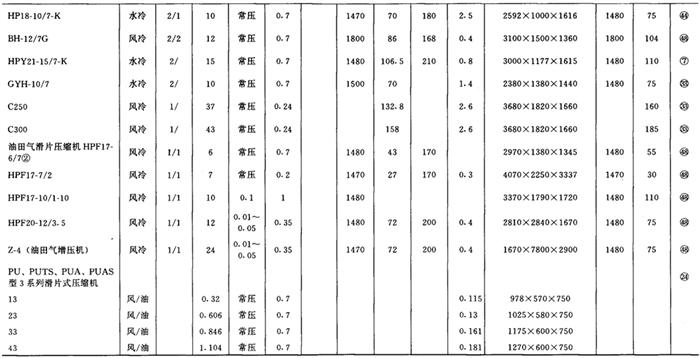

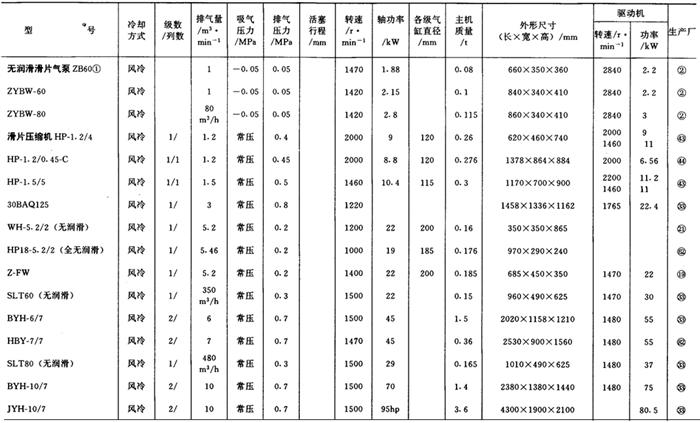

表9－9－43 滑片式压缩机技术参数

注：①压缩介质为空气。

②压缩介质为油田气。

3．生产厂代号(表9－9－38)
