磁栅

---

磁栅是一种录有磁化信号的磁性标尺或磁盘。磁栅有线型(同轴型)、尺型(实体型)和旋转型。与光栅、感应同步器相比，它具有以下特点：1)制作较简单、安装调整容易，磁尺可以方便录制，节距任意选择，可抹去重录，可以先安装，后录制；2)磁尺的长度可以任意选择，不用接长。

图3．2－7是磁栅原理图。当磁栅移动一个栅距2τ，从磁头上得到的输出电压为：

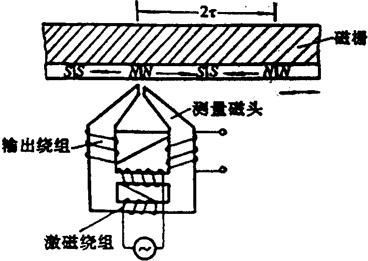

图3．2－7 磁栅工作原理

式中X为磁栅位移；φ_m为磁通量峰值；

K为结构常数；ω为激磁角频率；

磁栅式标准器常采用鉴相工作方式：使用双磁头，两磁头空间位置相距为整数，而通过两磁头的激磁电压相同，相位差45°。这种工作方式有利于识别磁栅位移方向和电子细分。两磁头的输出信号合成后有

根据U信号的相位变化确定磁栅位移X。

测量磁头用来把磁栅上的磁化刻度检测出来变成电信号，磁头可分为动态磁头和静态磁头。动态磁头只有一组输出绕组，只有当磁头与磁栅相对运动时，才有信号输出。静态磁头能测出静止状态磁栅的磁化刻度，它采用磁调制式磁头，又分为单磁头、双磁头和多磁头。

磁栅系统精度可达0．01mm／m，最小示值为0．001mm，允许最高工作速度为12m／min，使用温度范围为0～40℃。

影响磁栅精度的原因有：(1)磁栅的栅距误差；(2)磁栅安装与变形误差；(3)磁栅剩磁变化带来的零点漂移；(4)外界电磁干扰。

使用磁栅要注意妥善屏蔽，防止磁头损坏及不可将磁头的激磁绕组和输出绕组接错，以免损坏磁栅。

【参考文献】：

［1］王因明主编，光学计量仪器设计，机械工业出版社，1982。

［2］薛实福、李庆祥编着，精密仪器设计，清华大学出版社，1991。

［3］叶声华主编，激光在精密计量中的应用，机械工业出版社，1980。

［4］罗南星主编，几何量计量技术简明教程，机械工业出版社，1993。

［5］角度计量编写组，角度计量，中国标准出版社，1984。

［6］童竞主编，几何量测量，机械工业出版社，1988。

［7］王江主编，现代计量测试技术，中国计量出版社，1990。

［8］蒋诚志编，计量光学，中国计量出版社，1989。

［9］梁铨廷主编，物理光学，机械工业出版社，1981。

［10］强锡富，于汶编，电路基础与电路量仪，哈尔滨工业大学出版社，1989。

［11］黑龙江省标准计量局、哈尔滨工业大学编，长度计量手册，科学出版社，1979。

［12］张国雄、沈生培主编，精密仪器电路，机械工业出版社，1987。

［13］几何量实用测试手册编委会，几何量实用测试手册，机械工业出版社，1985。
