碳弧气刨与切割

---

碳弧气刨是利用碳棒与工件间经通电后产生电弧，使工件局部熔化，同时用压缩空气将熔化金属吹掉，从而在工件表面刨削出金属沟槽的金属表面加工方法(沟槽沿工件表面逐层刨削至工件厚度，则呈现为切割状况)，其工作原理示意图如图3．6－1所示。

图3．6－1 碳弧气刨工作原理示意图

1－碳棒；2－气刨枪；3－压缩空气，4－电弧，5－工件，6－碳棒进给方向，7－刨削方向，L－碳棒伸出长度；α－碳棒与工件倾角

使用碳弧气刨刨削沟槽，其效率比风铲、砂轮效率高，空间位置可操作性强，劳动强度低。它不仅适合低合金钢的气刨和切割，还适用于高合金钢、有色金属及合金的气刨和切割。气刨时烟雾较大、噪音也大、弧光辐射强、粉尘大，操作不当容易引起槽道增碳。

表3．6－1为碳弧气刨的工艺参数供使用时参考。

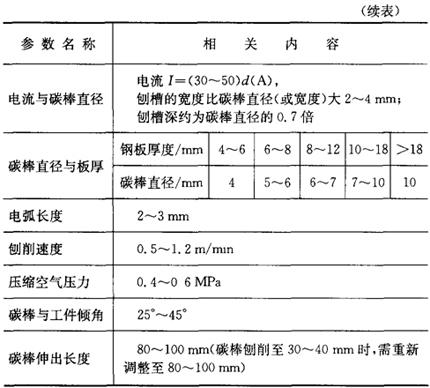

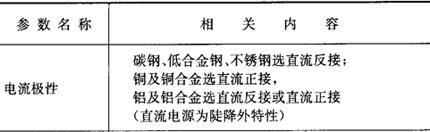

表3．6－1 碳弧气刨的工艺参数
