硫酸钡

---

一、物理性质

为白色粉末状。属正交或单斜系结晶。密度为4．5g／cm³。熔点1958℃，于1149℃转为单斜晶体。难溶于水和酸，溶于发烟硫酸和熔融的碱，微溶于沸腾的盐酸。易与高锰酸钾、碳酸钙或碱金属硝酸盐制成混晶。其他物理数据如下：

相对密度 4．499

热膨胀系数 40℃ 54．18度^－1

压缩系数 0℃，125MPa 1．8×10^－4cm²／10^－5N

晶格常数 a=0．8862nm b=0．5452nm c==0．7154nm

水中溶解度：

硫酸中溶解度20℃ 285．1g／L

甲酸中溶解度18，5℃，95%甲酸 0．10g／L

在水－酒精中的溶解度：

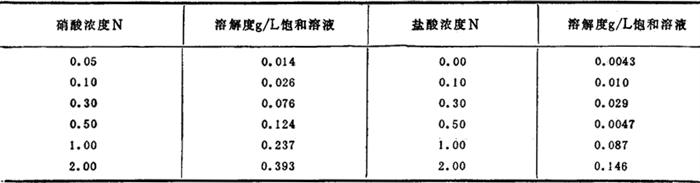

在硝酸、盐酸中的溶解度：

在氢溴酸，氢碘酸中的溶解度(沸点时)：

熔点 1580℃

比热 0～1000℃ Cp=0．4650+0．000140t J／g

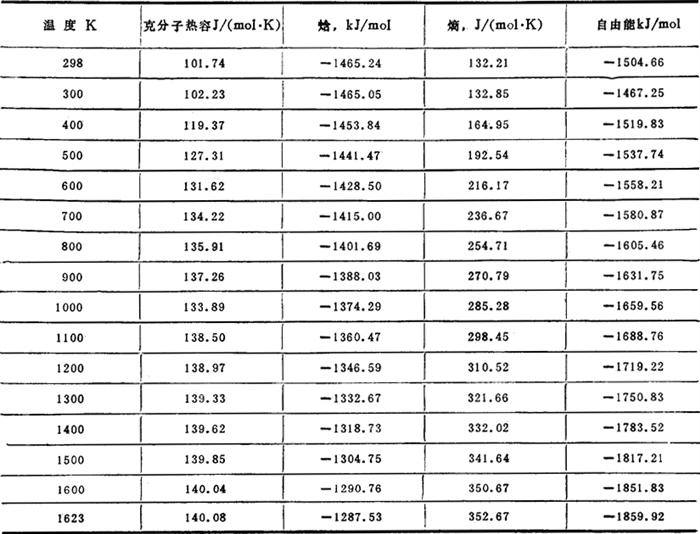

克分子热容、焓、熵、自由能：

溶解热 23．35J／mol

转化热 40．58kJ／mol

生成热 1114．99J／mol

电离热 ⊿H_电离=105502．32－695．357T+1．2118T²

折射率 α=1．6369，β=1．6381，γ=1．6491

吸收光谱λ 0．24×10^－6nm

介电常数 405300Pa 11．4

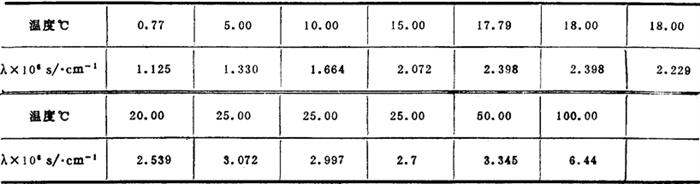

导电率：

二、化学性质

不活泼，很稳定，在空气中遇硫化氢或有毒气体也不变色。与碳共热，可还原为硫化钡。

BaSO₄+2C→BaS+CO₂

三、用途

可作油漆、油墨橡胶、塑料、绝缘带的填充剂，印象纸及铜版纸表面涂布剂，纺织品上浆剂，深井钻采的加重剂。还用于颜料、陶瓷、蓄电池、搪瓷，玻璃及香料等工业中，用于制造明亮着色化合物。由于x射线被钡大量吸收，故用于x射线照相时，涂覆在消化道上，以增加反差度。

四、质量标准

我国沉淀硫酸钡国家标准(GB2899－82)

适用于油漆、油墨、颜料、橡胶、蓄电池、塑料和铜版纸等工业用途的沉淀硫酸钡。要求外观为无定形白色粉末，化学指标符合表1－1－51的要求。

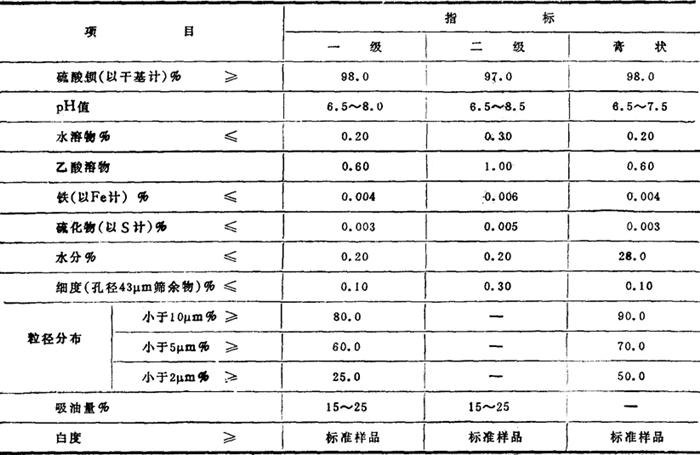

表1－1－51 沉淀硫酸钡化学指标

日本沉淀硫酸钡及重晶粉国家标准JIS K5115－78(工业规格)见表1－1－52。

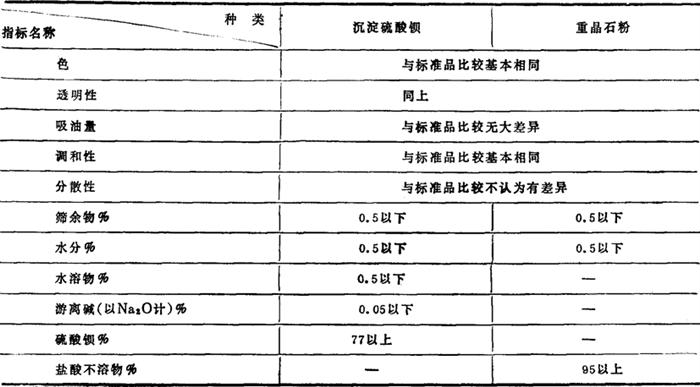

表1－1－52 日本沉淀硫酸钡及重晶石粉国家标准
