硅弧焊整流器基本原理

---

硅弧焊整流器是用硅二极管作为整流元件的一种弧焊机，基本工作过程如图11－7所示。

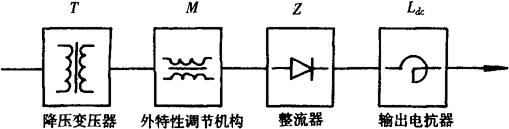

图11一7 弧焊整流器原理框图

1．变压器T：

它将网路电压220／380V降至几十伏，有单相和三相两类，可通过改变匝数和接法调节空载电压，可通过改变漏抗的方法，调节输出特性和焊接电流。

2．外特性调节机构M：

有机械式和电磁式两类。机械式调节机构与弧焊变压器的外特性调节机构相同，有抽头式、动绕组式、动铁式，其特点是通过改变降压变压器的绕组匝数、初次级相对位置或动静铁心的相对位置，调节漏抗值，来完成外特性的调节。电磁式是在平特性降压变压器与桥式整流器之间加一个饱和电抗器M，获得恒压、恒流，或缓降外特性输出。磁饱和电抗器若为自饱和无反馈式则获恒流源、全部内反馈获恒压源、部分内反馈，则为缓降外特性。

3．整流器Z：

用硅二极管组成的单相或三相整流桥，将交流整流成直流电。若输出电流在1000A以上时建议采用双反星形带平衡电抗器的整流电路。

4．输出电抗器L_dc：

直流回路中串联的铁心线圈，有滤波，限制电流增长速度，改善动特性的作用。改变电抗器绕组匝数和调节铁心间空气隙长度，可以改变电感量大小。
