砖石工程

---

砖石基础，按图示尺寸以立方米计算。砖石基础长度，外墙墙基按外墙中心线长度，内墙墙基按净长度计算。

①毛石基础 毛石基础一般为带形，其计算公式为：

V=(L_中或L_外)×基础截面面积(m³)

式中 V－体积(m³)：

L_中－外墙中心线长度(m)；

L_内－内墙净长线长度(m)。

〔计算例〕 某工程外墙中心线长度为300米，基础截面面积如图2－16所示，求毛石基础体积。

图2－16

解：V=L中×毛石基础截面面积

=300×(0．4×0．6+0．4×1+0．4×1．4)

=300×1．20

=360m³

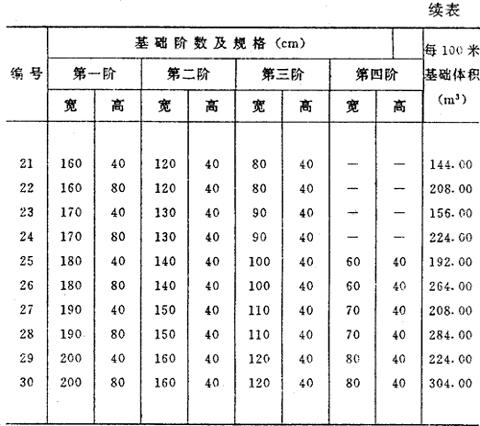

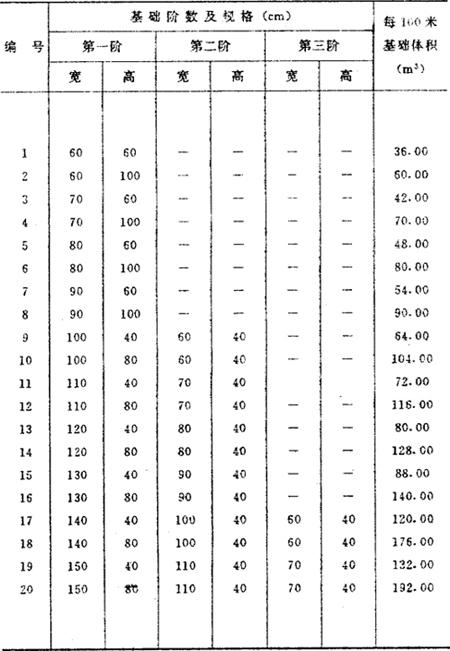

表2－8 毛石带形基础体积表

②砖基础 砖基础大放脚计算

砖砌大放脚，一般系等高等宽的比例，逐步收进，如图2－17所示，其大放脚是一个等差级数，一般两皮一收，规定为0．0625米宽0．125米高；一皮一收的高宽均为0．0625米，所以可将此单位长方形面积，求出一个固定的数字。然后，再按级数公式所求出的两边块数相乘，即得其面积。

图2－17

[计算例] 如图2－17为370毫米墙身，大放脚四退收进系两皮一收，其计算方法如下：

解：①单位长方形面积：

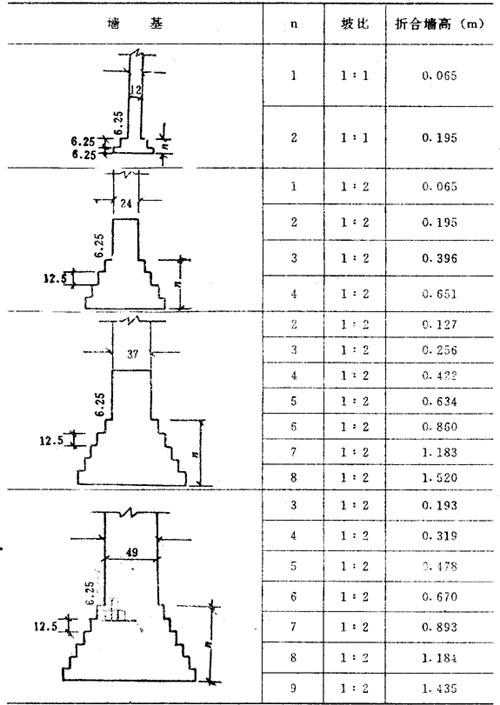

表2－9 墙基折合墙高表

0．125×0．0625=0．0078m²

②按级数公式求其两边单位长方形面积的块数；

S=n(a+l)=4(1+4)=20

③总面积 0．0078×20=0．156m²

③折成加高计算 0．156÷0．37=0．422m

a．砖基础折加高度计算法 计算公式为：

V=L_中(L_内)×墙身宽度×(基本高度+折加高度)

〔计算例〕 某单位工程内墙基净长线为200米，墙身宽度为240毫米，砖基础为等高式三层大放脚，基本高度为1．50米，求砖基础工程量。

图2－18

⑦=200×0．24×(1．50+0．394)

=200×0．24×1．894

=

*见折加高度和增加面积数据表(见表2－10)。

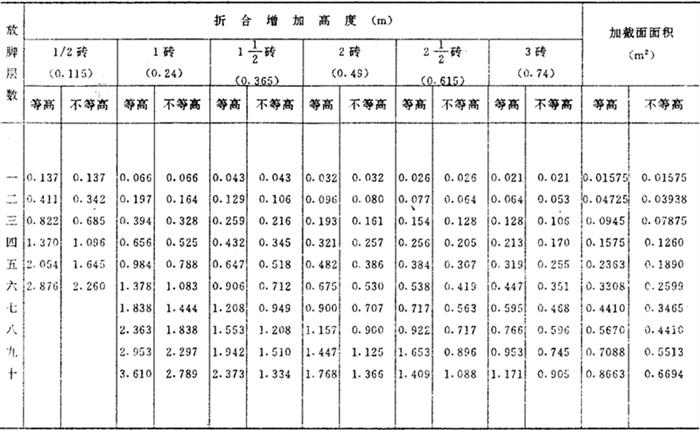

表2－10 折加高度和增加面积数据表

b．砖基础增加截面面积计算法 增加截面面积见表，其计算公式为：

V=L_中(L_内)×(墙身宽度×基本高度+增加截面面积)

[计算例] 仍以上题为例计算砖基础工程量。

=200×0．4545

=90．90m³

*见折加高度和增加面积数据表(见表2－10)。

③砖墙 在计算工程量时，标准砖墙体厚度，按表2－11规定计算。

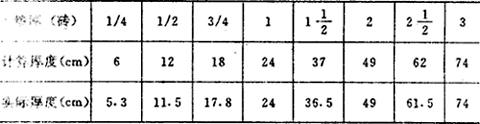

表2－11 标准砖墙体厚度表

④内外山墙平均高度计算

图2－19

⑤附墙砖垛 附墙砖垛按砖垛实体积，以立方米为单位计算，然后并入砖垛所依附的墙身工程量中去。也可以将垛凸出墙面部分的截面面积按垛所依附的墙宽折加墙长，计入墙体长度中，按砖墙工程量计算方法计算。砖垛折合砖墙面积见表2－12。

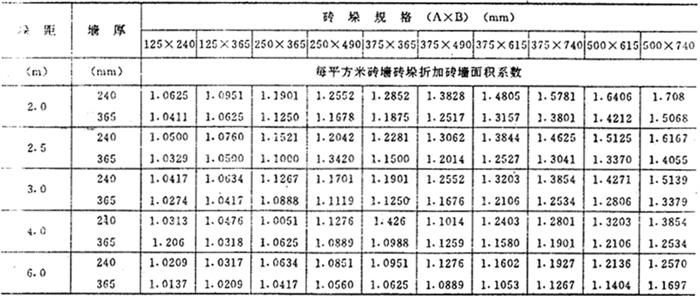

表2－12 附有单面砖垛的砖墙折加砖墙面积系数表

注：计算公式

⑥砖平碹、钢筋砖过梁 砖平碹、钢筋砖过梁，均按图示尺寸以立方米计算，如设计无规定时，钢筋砖过梁长度按门窗洞宽度两端共加50厘米，高度44厘米计算。砖平碹长度，可按门窗洞口宽度两端共加10厘米，高度按24厘米计算，其计算公式为；

砖平碹=(门窗洞口+0．10)×0．24(高)×B

钢筋砖过梁=(门窗洞口+0．50)×0．44(高)×B

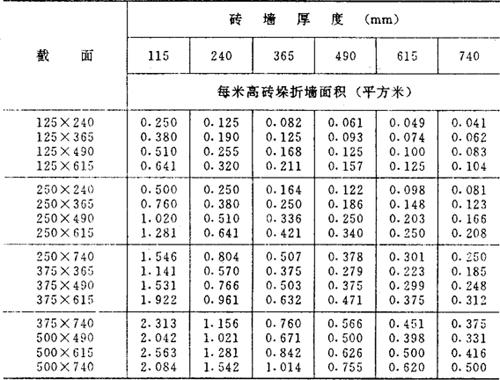

砖垛折合砖墙面积表

式中 B－为墙厚。

⑦砖柱 砖柱不分柱身和柱基，其工程量合并计算。其计算公式为：

砖柱体积=柱身体积+柱基体积

说明：砖柱形式分为方形、圆形、多边形砖柱，其截面面积见下列公式。

a．矩形及方形

矩形A=a×b

方形A=a²

式中 A－截面面积；

a－边长；

b－边宽。

b．圆形

A=0．7854×D²

式中 D－圆柱直径

c．多边形(见图2－20)

图2－20

式中 n－边数；a－边长；r－内切圆半径。

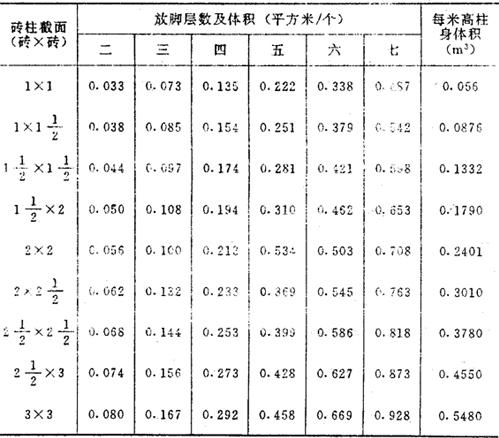

表2－13 常用标准砖柱大放脚四周体积及柱身体积表

注：(1)本表放脚层数及体积系指砖柱四周大放脚体积，砖柱本身体积按每米柱身体积计算。

(2)本表按标准砖四面数放脚，每层等高126毫米，砌出宽度62．5毫米计算。

⑧砖拱 普通砖拱按体积计算，计算公式为：

V=d×l×L×K(m³) (见图2－21)

图2－21

式中 V－砖拱体积(m)；

d－拱厚；

l－拱长；

L－中心跨距；

K－系数(见表2－14)

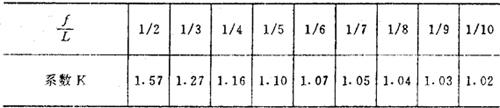

表2－14 矢高(f)与中心线跨距(L)的比值表
