直线度测量

---

1．直线度误差的评定准则

在给定平面内按最小区域评定直线度误差时，应由两平行直线包容被测实际线，至少成“高、低、高”或“低、高、低”相间三点接触形式之一。如图3．3－14(a)

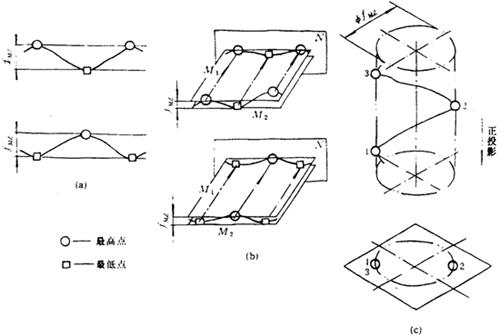

图3．3－14 直线度误差f_mz评定准则

在给定方向内按最小区域评定直线度误差时，应由平行平面包容实际线，沿主方向(长度方向)上至少成“高、低、高”或“低、高、低”相间三点接触形式之一。图3．3－14(b)

在任意方向上按最小区域评定直线误差，应作最小包容圆柱面，该圆柱面的直径即为直线度误差。图3．3－14(c)

2．直线度误差的常用测量方法

直线度误差的常用测量方法分为直接测量法和间接测量法两类。间隙法、指示法、干涉法、光轴法和钢线法等属于直接测量法；用水平仪、自准直仪、跨步仪和表桥等属于间接测量法。

(1) 间隙法

这种方法是将被测直线和测量基线间形成的光隙与标准光隙相比较。用光隙法测得的直线度误差值符合按最小区域评定的结果。

(2) 指示器法

该方法用测量平板作为理想平面，通过指示器(百分表，千分表或各种测微仪)测出被测线上各点相对测量平板的变动量来评定直线度误差。

(3) 光轴法

这处方法以几何光轴作为测量基准，测出被测线相对该基线的偏差值来评定直线度误差。

(4) 用水平仪测量

用水平仪测量直线度误差是以水平面为测量基线。该方法适于中、大型零件的测量。

(5) 用自准直仪测量

用自准直仪测量直线度误差是以自准直仪的主光轴作为测量基线。

【参考文献】：

［1］王因明主编，光学计量仪器设计，机械工业出版社，1982。

［2］薛实福、李庆祥编着，精密仪器设计，清华大学出版社，1991。

［3］叶声华主编，激光在精密计量中的应用，机械工业出版社，1980。

［4］罗南星主编，几何量计量技术简明教程，机械工业出版社，1993。

［5］角度计量编写组，角度计量，中国标准出版社，1984。

［6］童竞主编，几何量测量，机械工业出版社，1988。

［7］王江主编，现代计量测试技术，中国计量出版社，1990。

［8］蒋诚志编，计量光学，中国计量出版社，1989。

［9］梁铨廷主编，物理光学，机械工业出版社，1981。

［10］强锡富，于汶编，电路基础与电路量仪，哈尔滨工业大学出版社，1989。

［11］黑龙江省标准计量局、哈尔滨工业大学编，长度计量手册，科学出版社，1979。

［12］张国雄、沈生培主编，精密仪器电路，机械工业出版社，1987。

［13］几何量实用测试手册编委会，几何量实用测试手册，机械工业出版社，1985。
