直流接触器

---

1．适用范围

直流接触器主要供远距离接通与分断额定电压至440V，额定电流至1600A的直流线路之用。并适用于频繁起动，停止直流电动机及直流电动机的换向或反换制动(如用于冶金、机床等电气控制设备中)。

2．工作原理

直流接触器一般为双断点直动式结构，铁芯有E型(小容量)、U型两种型式，触头材料采用具有高抗熔焊性及耐电磨损的银合金制成，当接触器电磁线圈不通电时，弹簧的反作用力和衔铁芯的自重使主触点保持断开位置。

3．常用直流接触器产品型号及主要技术数据

常用直流接触器产品型号及主要技术数据见表1－61。

表1－61 常用真空接触器产品型号及主要技术数据

4．外形及安装尺寸

直流接触器的外形尺寸见图1－38和表1－62。

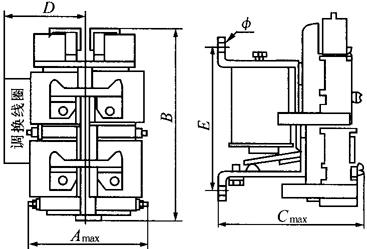

图1－38 直流接触器的外形尺寸

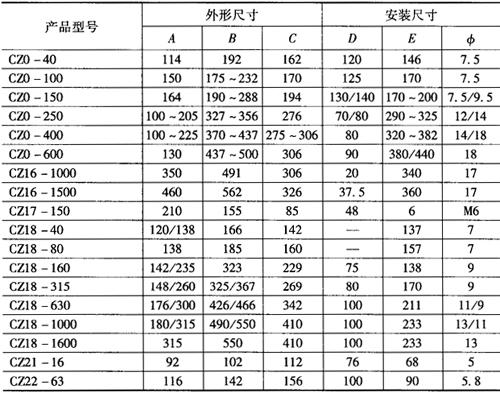

表1－62 直流接触器的外形尺寸／mm
