盲铆钉的接合

---

盲铆钉强度高，它是精密制造的中空铆钉与实心心轴组合的接合零件，可以从单侧进行短时的金属与金属，金属与塑料等的接合。

(1)特长

①可以用于0．5毫米以上厚度的薄板。

②对接合部件不引起伤痕、畸变。

③有可做气体密封或防水的种类。

④接合时几乎没有噪音。

⑤操作时间短，不熟练者也可操作。

⑥容易取出或替换。

(2)种类

①开口型(通常型)铆钉，用于一般的接合。

②屏蔽型(端部密闭型)铆钉。因为铆钉本身是密闭型的，能保持气体密封和水密封的性能。

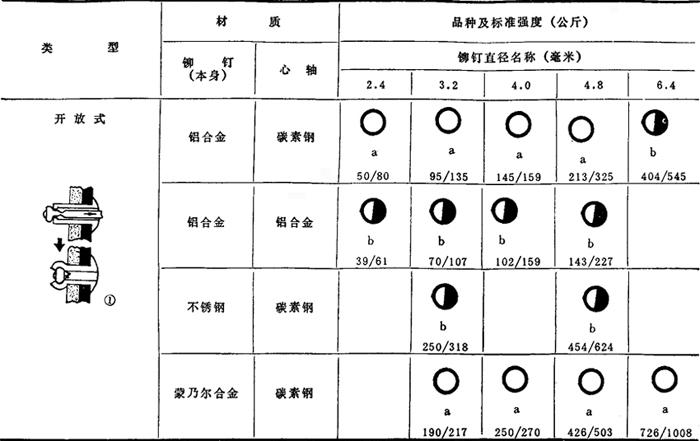

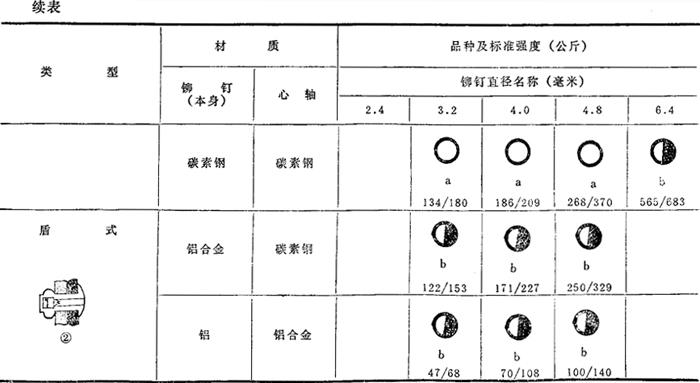

(3)材质及标准强度

注：①表中〇表示有圆形头、皿形头，表示只有圆形头。

②表中下段数字是铆接后的标准强度(公斤)，剪断／抗拉的数值。

③表中左栏的图，示出圆形头的情况。

④上表是盲铆钉的一种(商品名：POP)的标准数据。

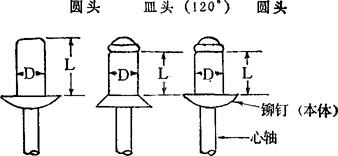

(4)铆钉长度的算法

图6－7

D=铆钉直径 L=铆钉长度 L=t+4．0～4．8毫米(t=接合物总计厚度)

(5)铆钉的下孔尺寸

比铆钉的直径大0．1毫米为标准。

(6)铆接工具

有各种专用铆接工具，但是必须按铆钉的材质、直径、操作空间、操作量、操作速度分别使用。

(a)手动式，(b)空压式，(c)空压／油压式，(d)电动式。
