电缆在隧道内敷设

---

当电缆在隧道内敷设时，应符合下列要求：

(1)电缆隧道长度大于7m时，两端应设出口(包括人孔井)。当两个出口间距离超过75m时，应增加出口。人孔井的直径不应小于0．7m。

(2)电缆隧道内应有照明，电压不应超过36V，否则需采取安全措施。

(3)隧道内净高不应低于1．9m，局部或与管道交叉处净高不宜低于1．4m。

(4)电缆隧道应有防水措施，底部还应做成不小于0．5%的纵向排水坡度，而排水边沟向集水井也应有0．5%的坡度。

(5)隧道进入建筑物(或变电所)处、在变电所围墙处以及在长距离隧道中每隔100m处，应设置带门的防水隔墙。该门应采用非燃烧材料或难燃材料制作，并应装锁。电缆过墙时的保护管两端应用阻燃材料堵塞。

(6)电缆隧道应尽量采用自然通风。当隧道内的电缆电力损失超过150～200W／m时，需考虑采用机械通风。

(7)电缆在隧道内敷设时，支架的长度不应大于500mm。

(8)与电缆隧道无关的管线不得通过电缆隧道。电缆隧道与其他地下管线交叉时，应尽可能避免隧道局部下降。

电缆在隧道内敷设时的最小净距见表12－75。

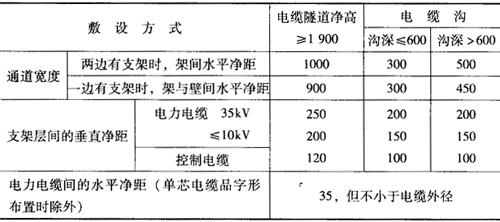

表12－75 电缆在电缆沟、隧道内敷设时的最小净距／mm
