电火花加工时工具电极的安装和找正

---

为了能正确地加工出工件，确保质量，必须将工具电极牢固可靠地装夹在主轴电极夹具上，通过调整使其与工作台台面垂直，并与主轴轴线平行，可按x、y坐标和扭转角度，找正工具电极与工件的相对位置．在安装工具电极时要保证加工时不会松动和变形，电极装夹要方便，并具有良好的接触面积，减少电能损耗，同时还要保证电极装置的中心线应与主轴轴线同轴，尽量减少偏心力矩．目前在使用中电极装夹方法很多，常用的有球面铰链工具电极夹头、带调整角装置的球面铰链工具电极夹头等，见图3-16．在国外常用3R系统标准附件，装夹方便可靠，精度高，易于保证加工质量．

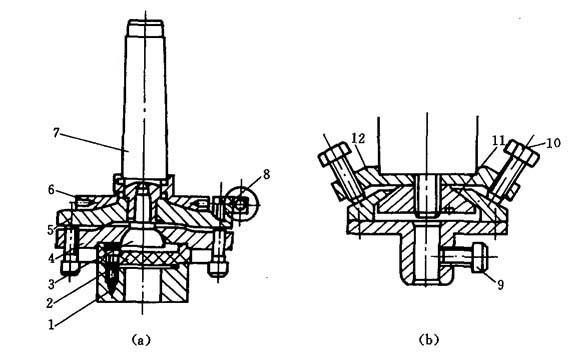

图3-16 常用电极夹头

(a)带调整角装置的球面铰链夹头；(b)球面铰链夹头．

1—电极夹头；2—绝缘板；3—球面螺钉；4—摇动盘；5—校正架上板；6—锁紧螺母；7—锥柄；8—调角器座；9—夹紧螺钉；10—调整螺钉；11—球面垫圈；12—下调节板
