电机的分类及代号

---

1．分类

按电动机的电源分有交流电动机、直流电动机、三相交流异步电动机和单相交流电动机，按转子构造分有三相鼠笼异步电动机和绕线式转子异步电动机，按用途分有特种用途电动机、专用电动机等。电机按大小的划分如下(根据GB4831－84)：

(1)关于大、中小交流电机(同步电机和异步电动机)的划分：

①中小型交流电机，即中心高为630mm及以下或定子铁芯外径为990mm及以下的电机。

②大型交流电机，即定子铁芯外径为990mm以上的电机。

(2)关于大中、小直流电机的划分：

①小型直流电机，即中心高为400mm及以下或电枢铁芯外径为368mm及以下的电机。

②中型直流电机，即电枢铁芯外径大于368mm至990mm的电机。

③大型直流电机，即电枢铁芯外径为990mm以上的电机。

(3)关于大、中小水轮发电机的划分：

①中小型水轮发电机，即功率为10000kW及以下的电机。

②大型水轮发电机，即功率为10000kW以上的电机。

(4)分马力电动机和小功率电动机：

①分马力电动机，折算至1000r／min时，其连续额定功率不超过735W(1马力)的电动机。

②小功率电动机，折算至1500r／min时连续额定功率不超过1．1kW的电动机。

对分马力电机，如规格代号不用中心高而用机壳外径表示时，其后面的分隔符号“－”应改用“／”表示。

2．产品类型代号

电机的类型代号表征电机的各种类型而采用的汉语拼音字母。各类型异步电动机的主要产品代号列于表2－1。

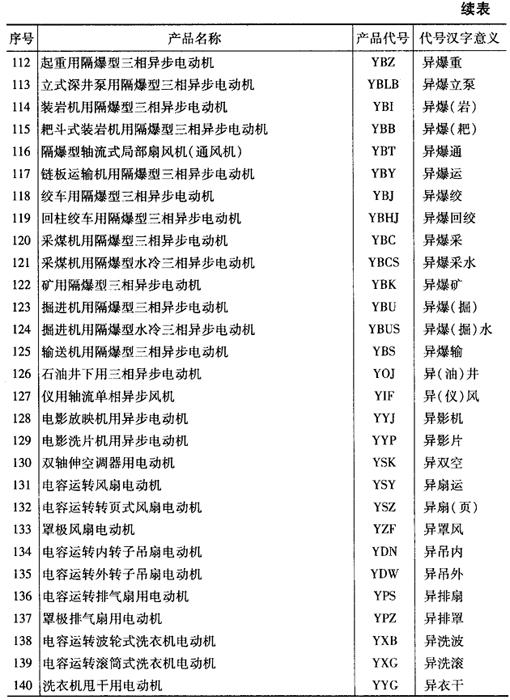

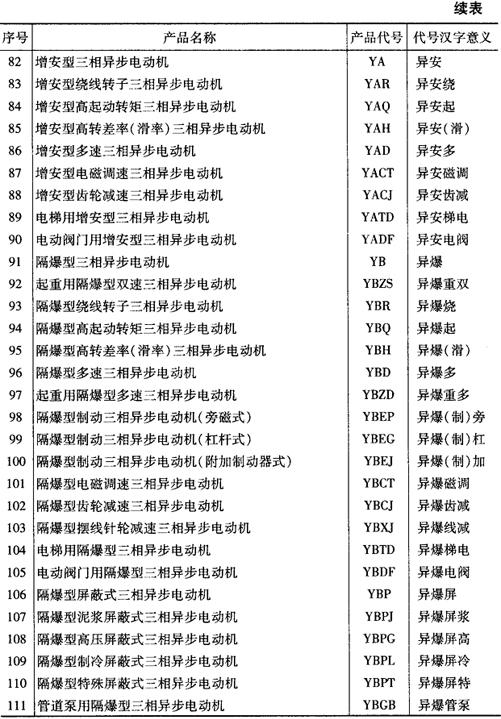

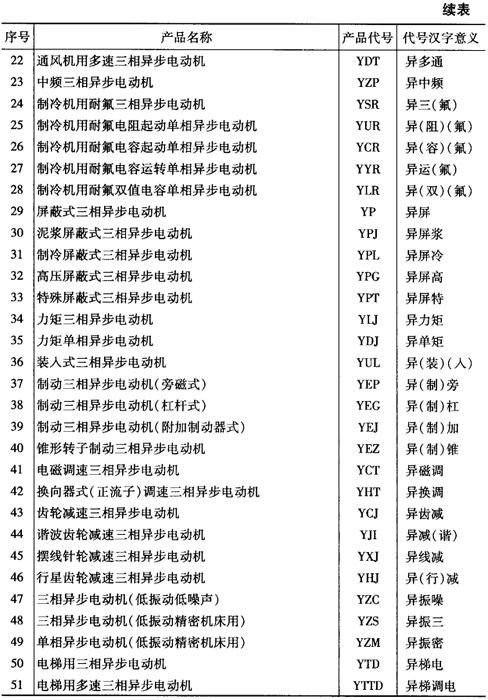

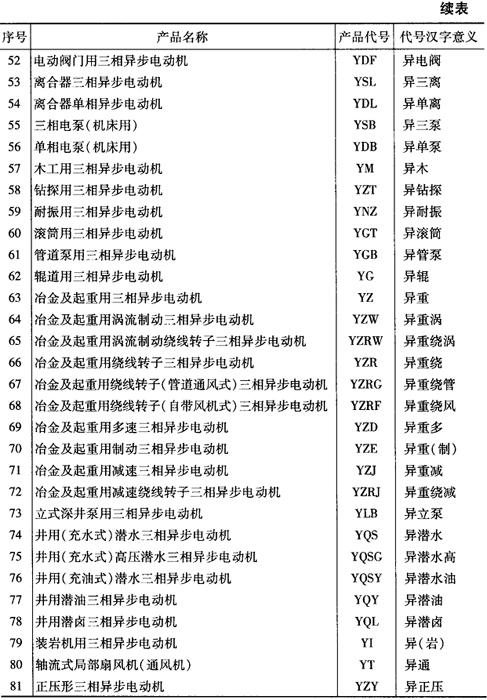

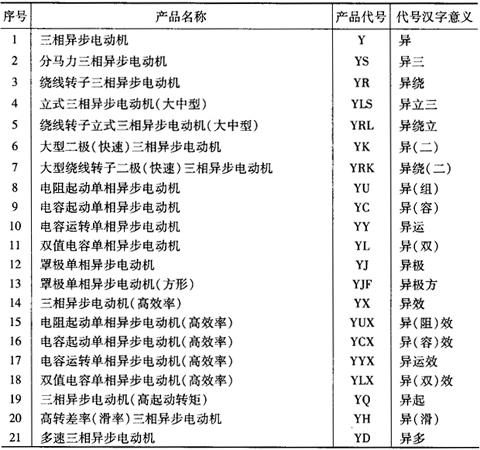

表2－1 异步电动机产品代号

3．特点代号

特点代号系表征电机的性能、结构或用途而采用的汉语拼音字母，对于防爆电机，代表防爆类型的字母A(增安型)、B(防爆型)、ZY(正压型)，标注位置紧接在电机类型代号后面。
