电弧焊接头静载强度计算公式

---

在静载条件下，当焊缝金属和母材都具有较好塑性时，作如下假定：

1)焊接残余应力对接头强度没有影响。

2)由于几何不连续引起的局部应力集中，对接头强度没有影响。

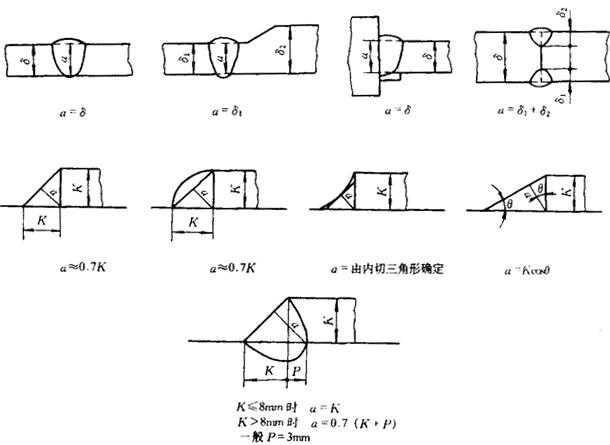

3)以焊缝中最小的断面为计算断面。图13－36为各种接头的焊缝计算断面，图中a为该断面的计算厚度。

图13－36 各种焊缝的计算断面(a为计算厚度)

4)认为角焊缝都是在切应力作用下破坏，一律按切应力计算其强度。

5)正面角焊缝和侧面角焊缝在强度上无差别。

在上述假设条件下，得出常用的电弧焊接头静载强度计算公式，见表13－7。

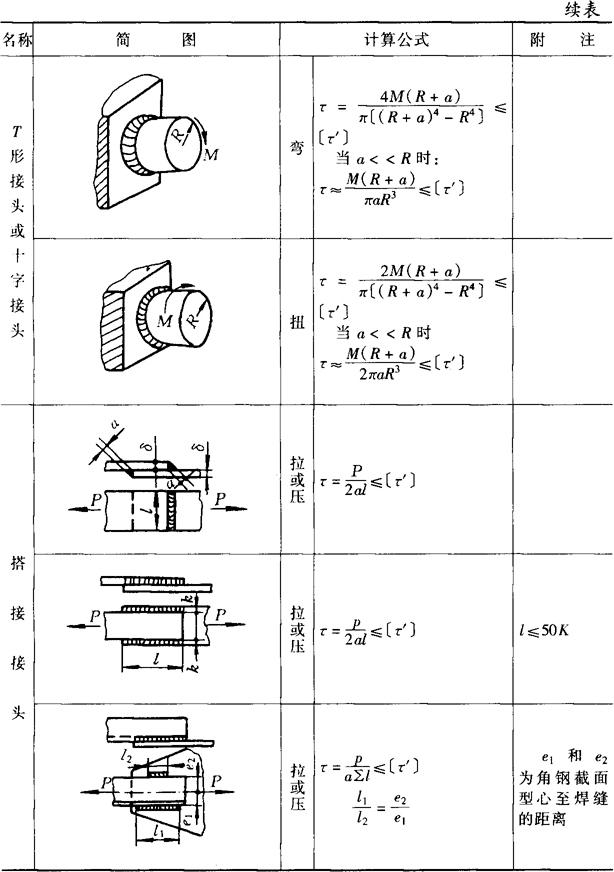

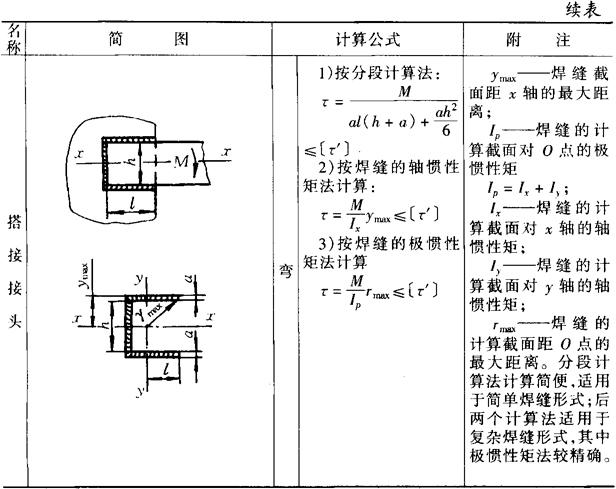

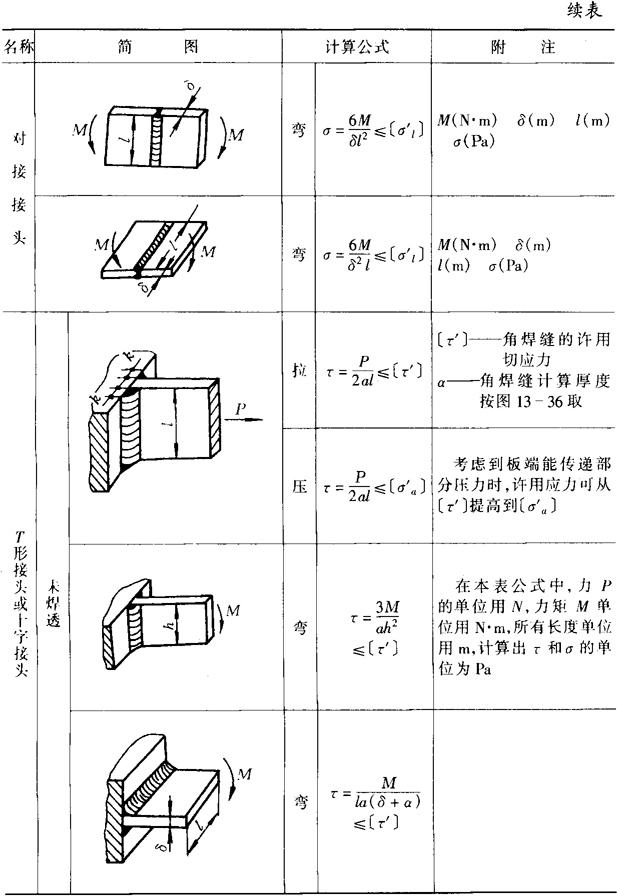

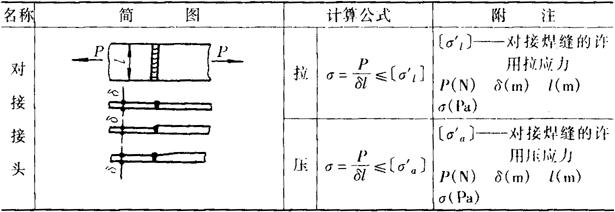

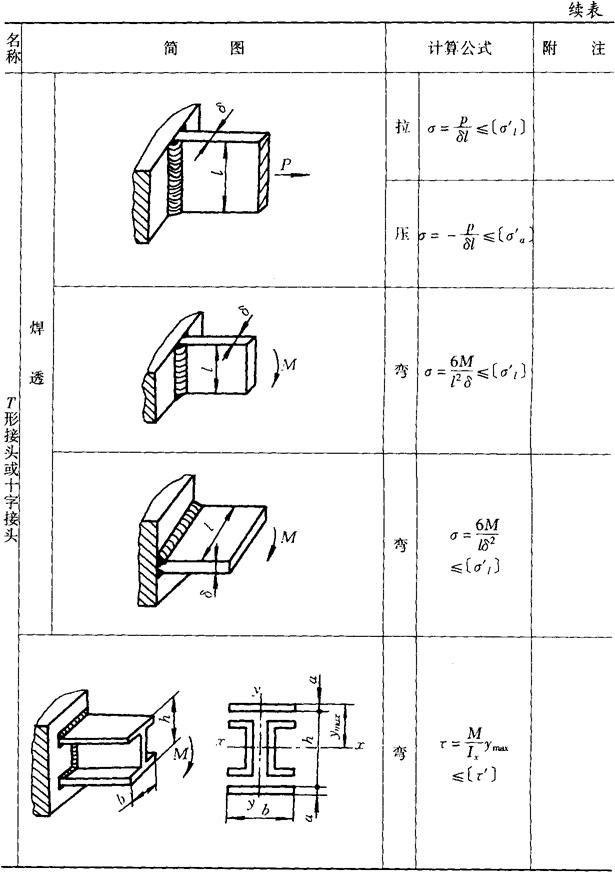

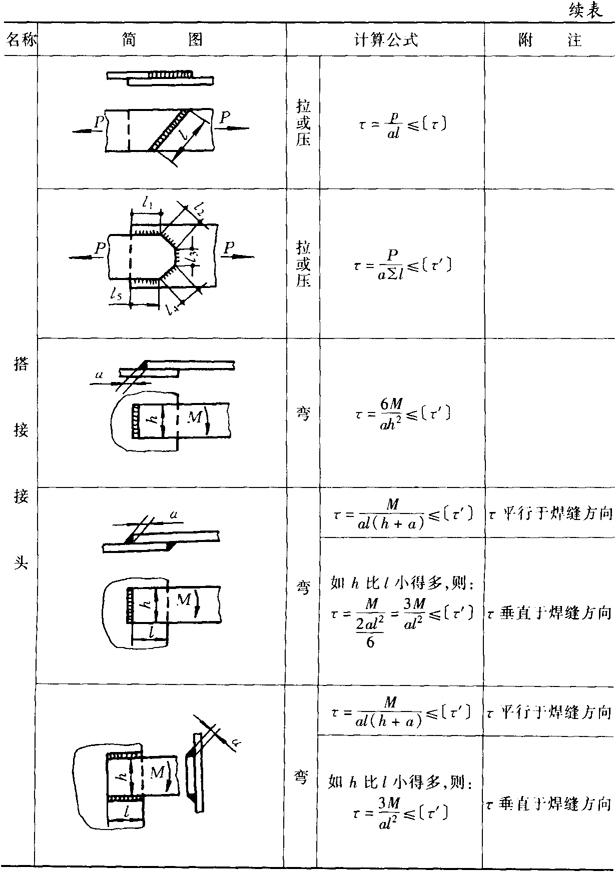

表13－7 电弧焊接头静载强度简易计算公式
