电容式接近开关

---

1．适用范围

电容式接近开关适用于额定交流电压90～250V(除CM12外)，额定直流电压10～30V的电路中，可对多种非金属，如纸张，橡胶，烟草，塑料，液体，木材及人体进行检测。

2．电容式接近开关工作原理

电容式接近开关一般有圆柱螺纹型、圆柱型和方型三种。属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。这种接近开关的检测物体，并不限于金属导体，也可以是绝缘的液体或粉状物体，在检测较低介电常数ε的物体时，可以顺时针调节多圈电位器(位于开关后部)来增加感应灵敏度，一般调节电位器使电容式的接近开关在0．7～0．8S_n的位置动作。

3．电容式接近开关安装要求

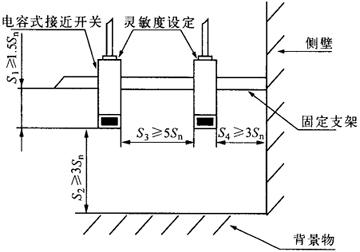

电容式接近开关安装要求见图1－128。

图1－128 电容式接近开关的安装

注：S_n为电容式接近开关的标准检测距离。

4．电容式接近开关常用产品型号及主要技术参数

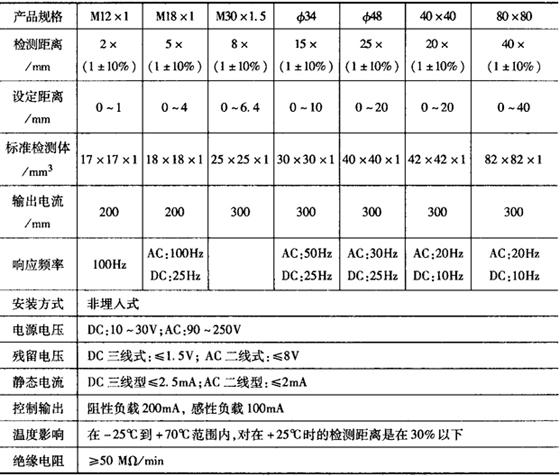

电容式接近开关主要技术参数见表1－162。

表1－162 电容式接近开关主要技术参数

5．电容式接近开关外形及安装尺寸

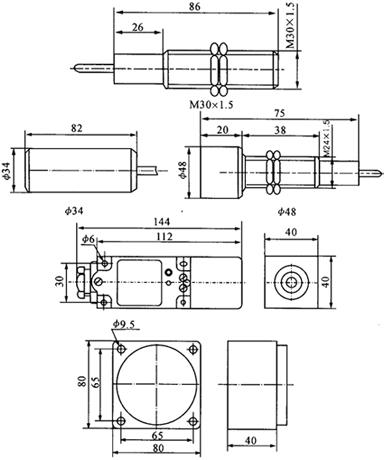

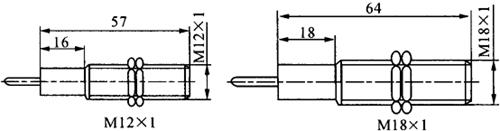

电容式接近开关外形及安装尺寸见图1－129。

图1－129 电容式接近开关外形及安装尺寸
