电子束焊接的类型

---

电子束焊接时焊件所处环境的真空度不同，电子束散射程度不同，电子束流密度和相应的功率密度不同。以上这些因素对焊接性能有显着影响。图6－23是束流密度与真空度的关系。随着真空度的提高，散射减小，束流密度及功率密度增大。真空度高于4Pa时，对束流密度及功率密度最大值影响不大。当真空度下降到7～15Pa时，散射严重，束流密度与相应的功率密度显着降低，这将使焊接厚度和焊缝深宽比大大下降。根据以上特点，将电子束焊接按工件所处环境真空度不同分为三类：高真空、低真空、非真空电子束焊。各类真空度的要求和应用范围见表6－12。

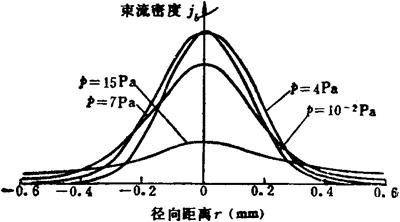

图6－23 不同压强下电子束斑点束流密度j_b的分布

实验条件：U_b=60kV；I_b=90mA；z_b=525mm(z_b为电子枪的工作距离，即从电磁透镜中心平面到工件表面的距离)

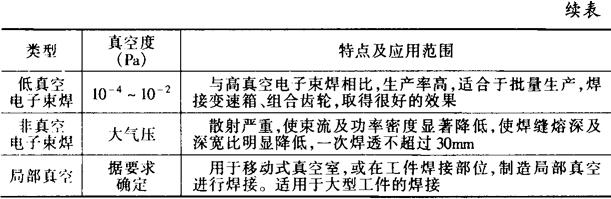

表6－12 不同类型真空电子束焊的特点及应用范围
