电压继电器

---

1．适用范围

电压继电器，用于电机、变压器和输电线路的电压升高(过电压保护)或电压降低(低电压闭锁)的继电器保护回路中，作为起动元件。

2．结构特征

电压继电器在结构和原理上与电流继电器是基本一致的，都为旋转舌片式电磁继电器。由电磁铁、线圈、舌片、弹簧、动触点桥、静触点等组成，由于电流继电器在电流保护中用作测量和起动元件，它是反应电流超过某一整定值而动作的继电器，接于电流互感器二次侧，为了减小电流互感器的二次负载，在制造电流继电器时应尽可能减少它所消耗的功率且满足热稳定要求。而电压继电器是反应电压变化而动作的继电器，电压继电器的电磁力矩与继电器端子上的电压平方成正比。对于经常接入的低电压继电器，为了减少继电器的振动，避免轴承的磨损，其整定值应不小于全刻度盘的1／3。

3．常用电压继电器的产品型号及主要技术参数

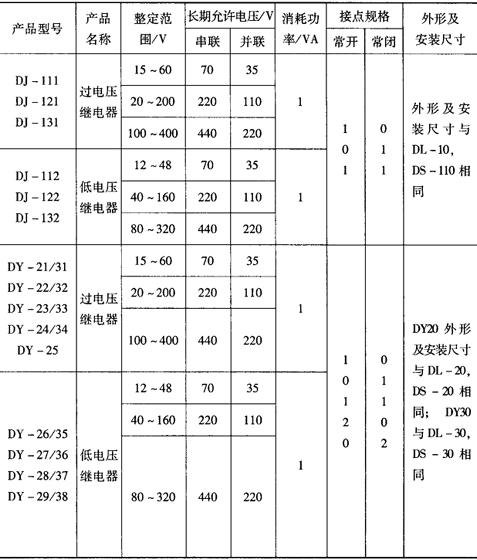

常用电压继电器的产品型号及主要技术参数见表1－101。

表1－101 常用电压继电器的产品型号及主要技术参数
