电动机不同形式绕组的展开图

---

1．绕组的常用术语

(1)极距τ：是一个磁极在定子圆圈铁芯上所占的槽数。

式中 z₁——定子槽极；

2p——电动机的磁极数，4极2p=4，2极2p=2。

例如一台四极电动机，定子槽数为36，则该电动机的极距：

(2)节距γ：节距也叫跨距，是一个线圈的两个有效边所跨的槽数。节距等于极距时称为全节距绕组；节距小于极距时称为短节距绕组。短节距能够节省导线和改善电动机的电气性能，所以多被采用。

(3)每极每相槽数(极相槽)q：每个磁极下每相绕组所占有的槽数，也叫极相组。

q=z₁／2pm=τ／m

式中 m——绕组的相数。

上例中电动机极距是9，极相槽为9／3=3(槽)。

2．常见绕组的几种形式

感应电动机常用的绕组形式有单层链式、单层叠式、双层叠式、单层交叉式和单层同心式几种，其绕组形式的展开图见图2－12～图2－15。

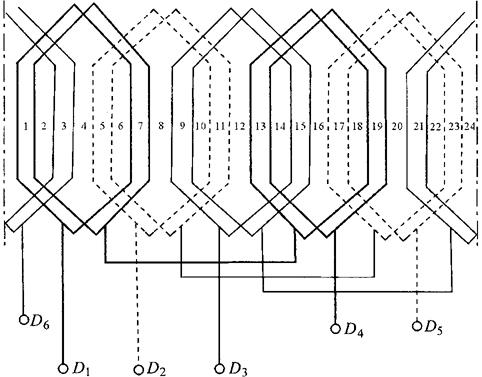

图2－12 三相24槽4极单层链式全节距绕组展开图

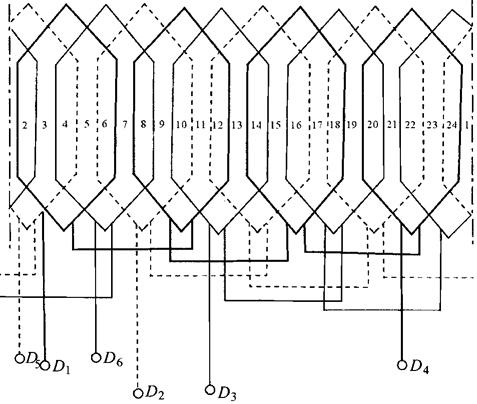

图2－13 三相24槽4极单层叠式短节距绕组展开图

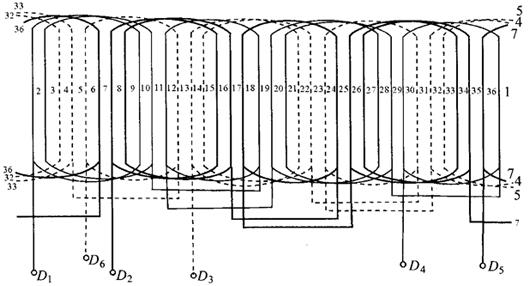

图2－14 三相36槽4极单层交叉式绕组展开图

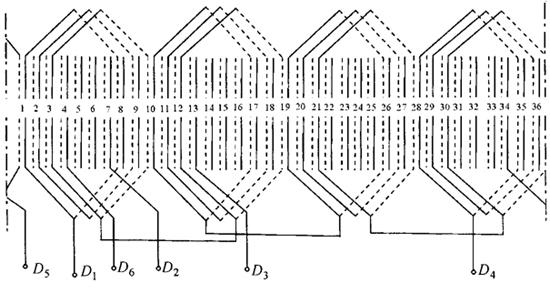

图2－15 三相36槽4极双叠式绕组(双层短节距绕组)展开图

图2－16 三相36槽4极单层同心绕组展开图(只画出了A相)

3．绕组连接法的辨别

首先数出接到各电源引线上的线圈组数。如果一根引线只接到一个线圈组上，则是一路星形接法(图2－17)。若每一根引线接到两个线圈组上，则可能是一路三角形接法(图2－18)，也可能是两路并联星形接法(图2－19)，应进一步检查，如果还发现有六个线圈组接在一起的一个中性点，则是两路并联星形接法。

图2－17 一路星形接形

图2－18 一路三角形接法

图2－19 两路并联星形接法

按上述方法可以辨别出其他绕组的星形或三角形接法。
