电动机

---

电动机有直流和交流两大类，交流电动机又分为同步和异步电机两大类。井矿盐工业中使用最广泛的是Y系列(IP44)异步电动机，其结构牢固，运行可靠，使用维修方便，性能良好，具有高效、节能、噪声低、振动小等特点；再就是低转速、大功率的JS型电动机。

(一)Y系列(IP44)封闭式三相异步电动机

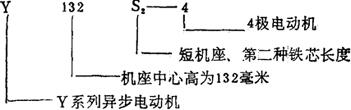

1．型号 由4部分组成。第一部分是汉语拼音，字母“Y”表示异步电动机；第二部分用数字表示机座中心高(机座不带底脚与带底脚同)；第三部分英文字母为机座长度代号(S－短机座、M－中机座、L－长机座)，字母后的数字为铁芯长度代号；第四部分是横线后的数字，为电机的极数，例如：

2．安装型式 见表3－5－49。

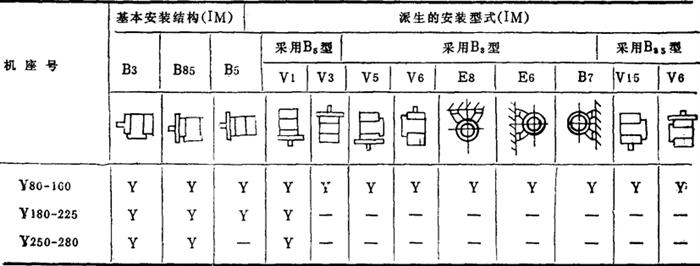

表3－5－49Y系列(IP44)封闭式三相异步电动机安装型式

注：三种基本结构型式：

B3型－机座带底脚，端盖无凸缘的结构型式

B5型－机座不带底脚，端盖有凸缘的结构型式

B35型－机座带底脚和端盖有凸缘的结构型式

3．规格参数 见表3－5－50。

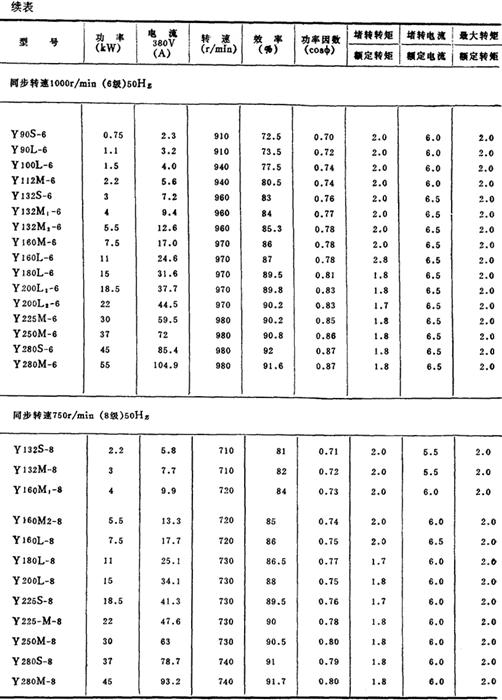

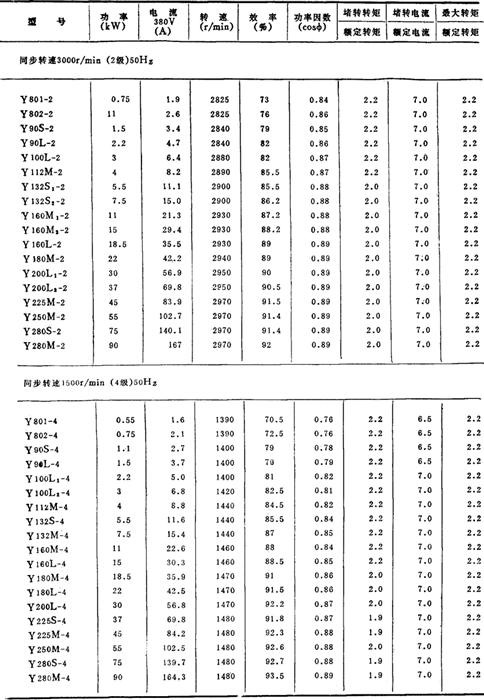

表3－5－50 Y系列(1P44)封闭式三相异步电动机规格参数

注：(1)Y系列(IP44)三相异步电动机是全国统一设计的小型鼠笼转子电动机的新系列。老产品JO₂，JO₃已陶汰，可选用Y系列代替。

(2)本系列数据，选自机械工业部编的1984年出版的《中小型电机产品样本》。

4．安装尺寸及外形尺寸

B3、B6、B7、B8、V5、V6型见图3－5－42、表3－5－51。

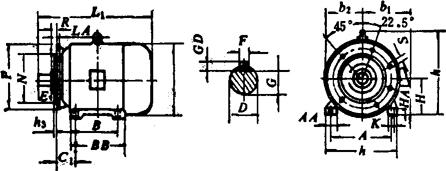

图3－5－42 B3、B6、B7、B8、V5、V6型电动机安装及外形尺寸

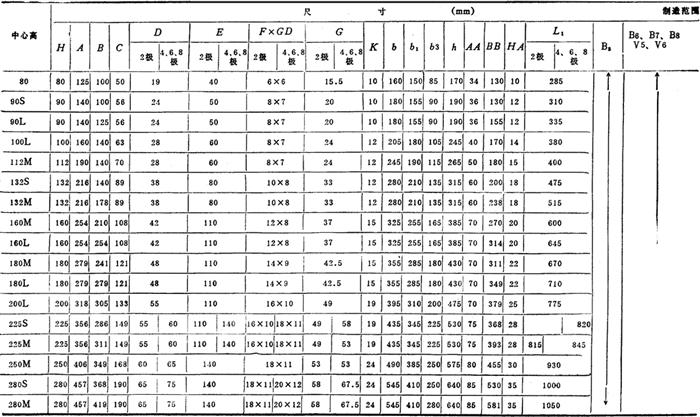

表3－5－51 B3、B6、B7、B8、V5、V6的尺寸

B5、V1、V3型见图3－5－43、表3－5－52。

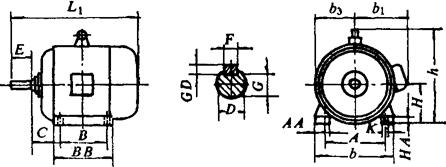

图3－5－43 B5、V1、V3型电动机安装及外形尺寸

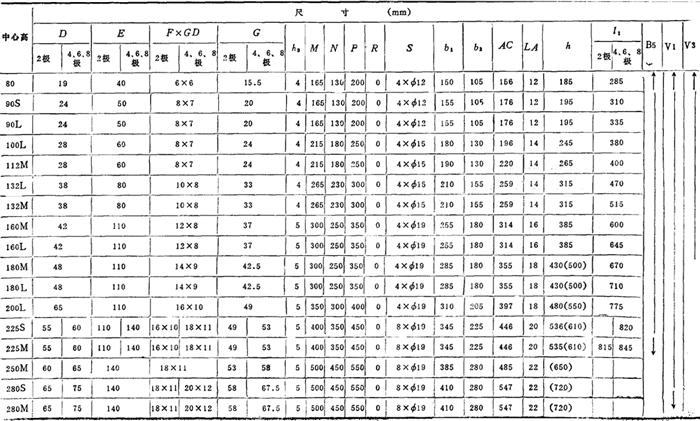

表3－5－52B5、V1、V3的尺寸

B35、V15、V36型见图3－5－44、表3－5－53。

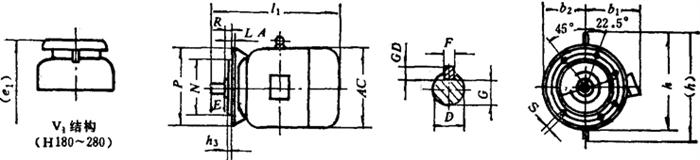

图3－5－44 B35、V15、V36型电动机安装及外形尺寸

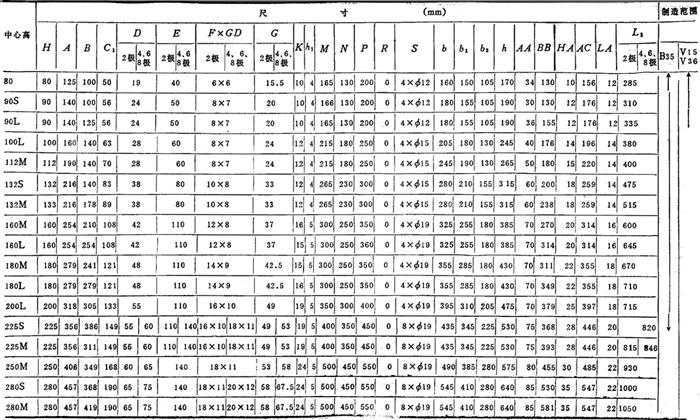

表3－5－53B35、V15、V36的尺寸

(二)JS系列三相鼠笼中型异步电动机

具有起动转矩高、起动电流小的特点，允许全压直接起动。安装型式有A101型和A602型(具有皮带盘的长轴伸，附第三轴承等)两种。

1．技术数据 见表3－5－54。

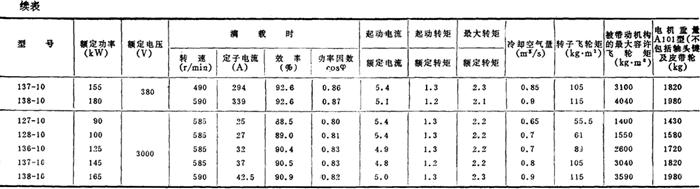

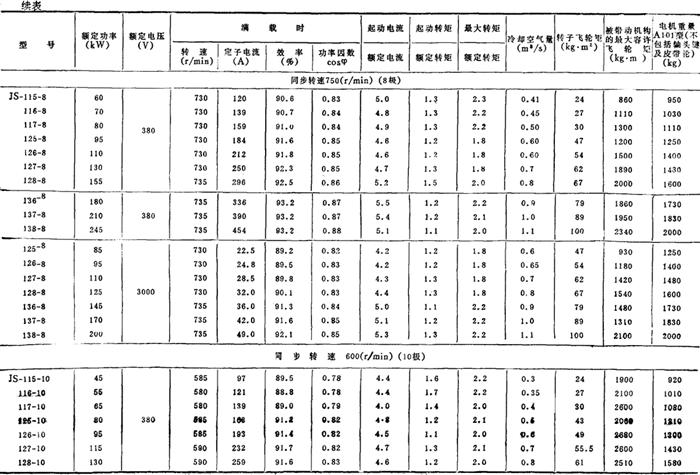

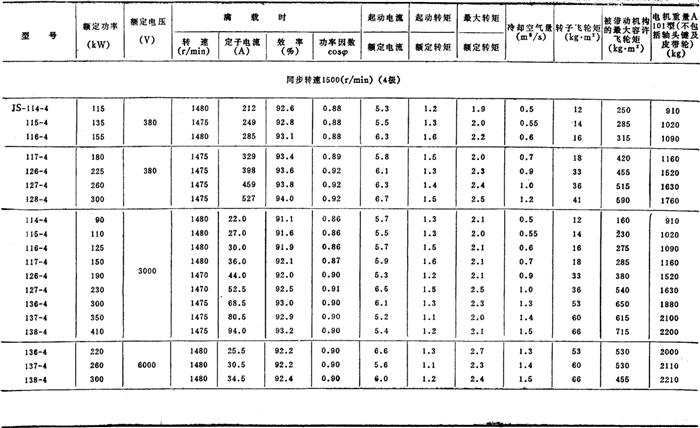

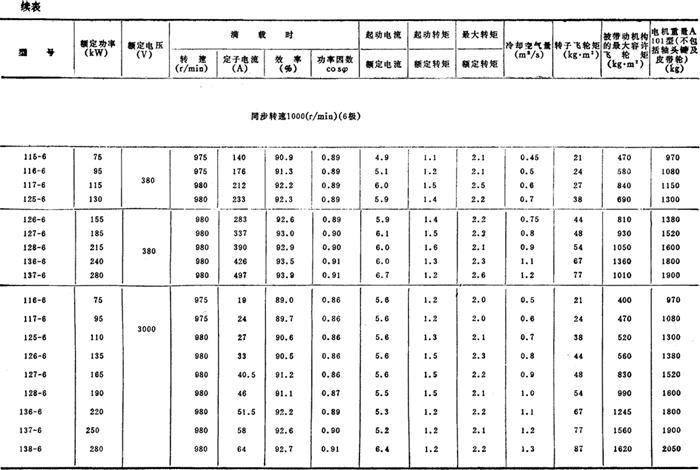

表3－5－54JS系列三相鼠笼中型异步电动机技术数据

注：(1)以上数据均为设计值，具体保证数据以电工专业标准ODG·510·001的规定为准。

(2)表中数据为上海电机厂产品数据，其他厂产品除功率与电压外其余数据略有不同。

(结构型式A101型，一个或两个圆柱形轴伸)

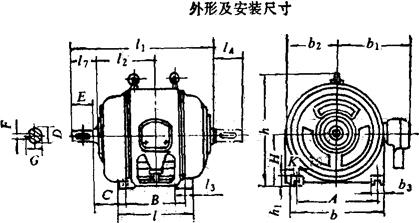

2．外形及安装尺寸，见表3－5－55，表3－5－56。

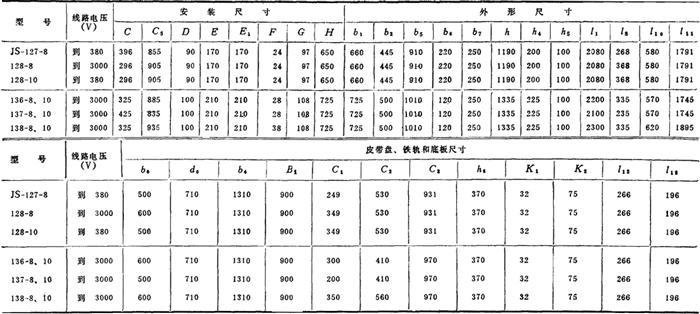

表3－5－55 外形及安装尺寸(mm)

注：(1)表中外形尺寸数据为上海电机厂产品，其他厂产品的数据较表中略有不同。

(2)根据用户要求可制成两个轴伸，JB563－64规定只一个轴伸。轴伸尺寸为老标准，新标准为GB756－79。

(3)型号136－4中，※为3000V，※※为6000V。

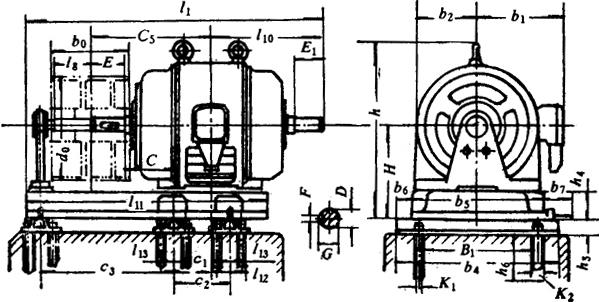

(结构型式A602型，一个或两个圆柱形轴伸)

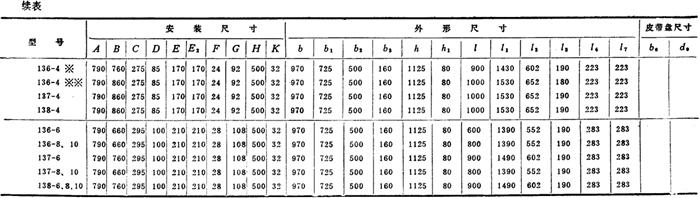

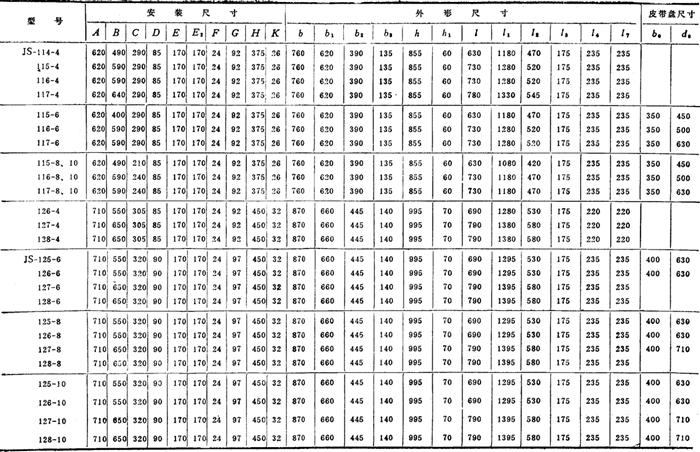

表3－5－56 外形及安装尽寸(mm)

注：(1)A602结构电动机外形尺寸可能有变动，请向制造厂索取外形图。

(2)JS 137－8、10及JS 138－8、10系采用厚皮带传动。
