电力变压器的主要结构

---

电力变压器的外形及主要结构如图4－1所示。

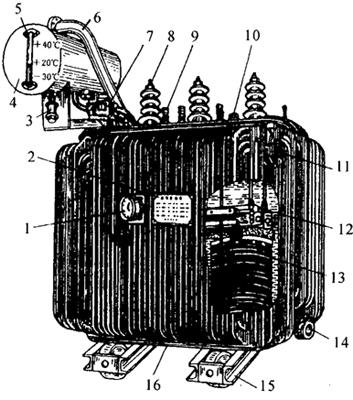

图4－1 电力变压器的外形及主要结构

1．信号式温度计 2．铭牌 3．吸湿器 4．储油柜 5．油表 6．防爆管 7．气体继电器 8．高压套管 9．低压套管 10分接头开关 11．油箱 12．铁芯 13．绕组及绝缘 14．放油阀门 15．小车 16．引线

电力变压器由绕组、铁芯、高低压套管、油箱、分接开关、吸湿器、温度计、防爆管及气体继电器组成。
