玻镁风管

---

1．产品分类

(1)分类

风管根据结构的分类见表7－26。

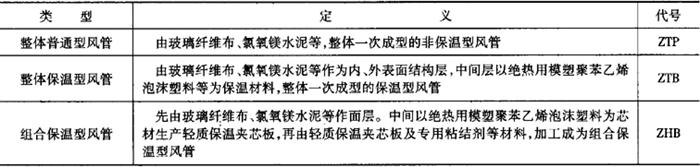

表7－26 玻镁风管的分类

注：根据供需双方协商可生产其他类型风管。

(2)分级

尺寸允许偏差合格的风管，根据外观质量、物理力学性能分为两个等级：一等品(B)和合格品(C)。

(3)规格

1)整体普通型风管规格及尺寸允许偏差应符合表7－27的规定。

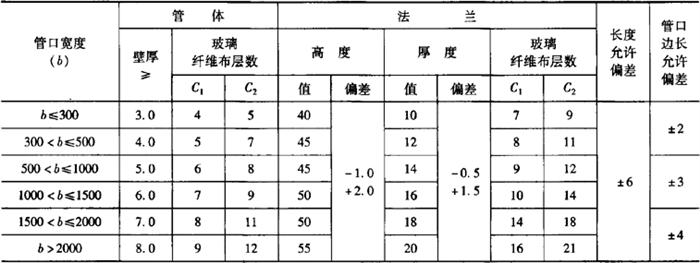

表7－27 整体普通型风管规格及尺寸允许偏差mm

注：玻纤布的厚度：C₁=0．4mm，C₂=0．3mm。

2)整体保温型风管规格及尺寸允许偏差应符合表7－28的规定。

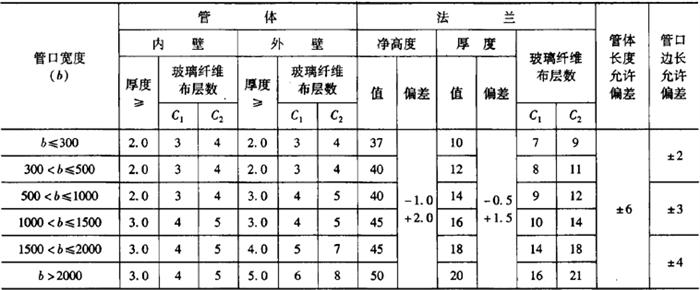

表7－28 整体保温型风管规格及尺寸允许偏差mm

注：1．玻纤布的厚度：C₁=0．4mm，C₂=0．3mm。

2．法兰：高度(H_f)、净高度(H_j)、厚度(e)；法兰净高度H_j=H_f-e。

3)组合保温型风管规格及尺寸允许偏差应符合表7－29的规定。

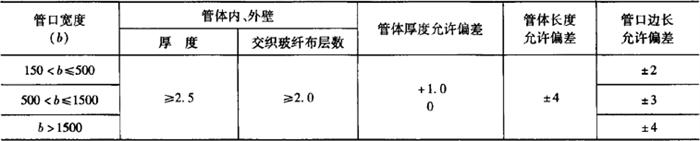

表7－29 组合保温型风管规格及尺寸允许偏差mm

4)各种规格的其他类型风管及各类型的异径管、异形管、弯头、三通、四通等及风管配件的规格尺寸，应符合按照程序批准的设计图纸与文件的规定。

2．要求

(1)外观质量(表7－30)

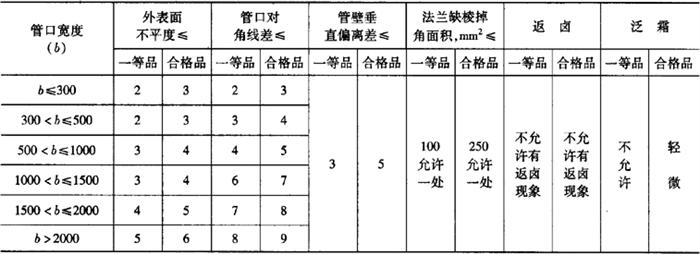

表7－30 风管的外观质量mm

(2)尺寸允许偏差

风管尺寸允许偏差应符合表7－27、表7－28及表7－29的规定。

(3)物理力学性能

1)整体普通型风管物理力学性能应符合表7－31的规定。

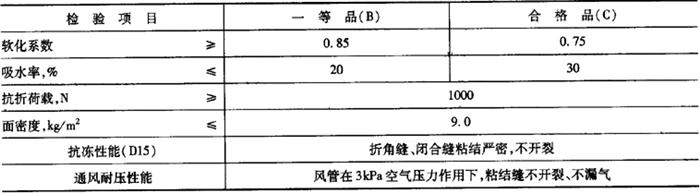

表7－31 整体普通型风管物理力学性能

2)整体保温型风管物理力学性能应符合表7－32的规定。

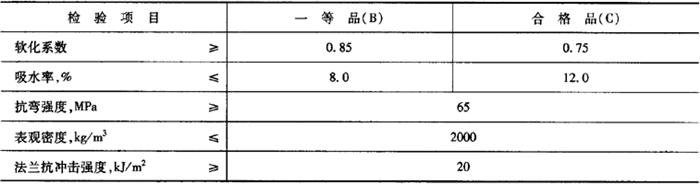

表7－32 整体保温型风管物理力学性能

3)组合保温型风管物理力学性能应符合表7－33规定。

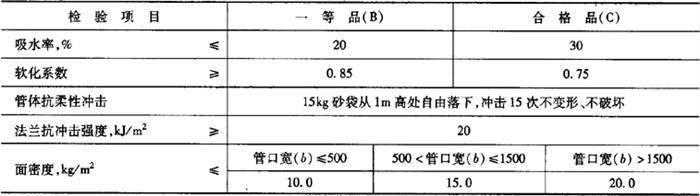

表7－33 组合保温型风管物理力学性能

4)风管的燃烧性能为不燃烧材料A级。
