CMP法

---

1．古巴-9计划开发的蔗渣CMP法

古巴-9计划对蔗渣CMP进行了大量试验研究，采用除髓蔗渣先经化学浸渍后两段圆盘磨磨浆的方法。在化学浸渍工艺上试验比较了用氢氧化钠和碱性亚硫酸钠浸渍的效果，见表7-7-15。虽然用碱性亚硫酸钠浸渍在白度上略高1～2度，但从生产成本和简便条件等综合考虑，选择使用氢氧化钠浸渍。浸渍条件：氢氧化钠用量4．5%，蔗渣浓度10～15%，温度85℃下浸渍5min。

表7-7-15 浸渍用化学药品效果的比较

古巴-9蔗渣CMP制新闻纸与其他方法制新闻纸的比较见表7-7-16，其中阿根廷Tucuman厂是应用库西(Cusi)法蔗渣半化学浆制新闻纸的。

表7-7-16 蔗渣新闻纸与标准新闻纸的比较

两段磨浆的能耗比约为55：45；包括筛渣再磨的磨浆总电耗为1300kW·h／t。盘磨机用Enso R型单盘磨(配3．5MW电机)，磨浆浓度为20～30%，压力0．1～0．3MPa，游离度为100～150mL(CSF)。磨后浆经稀释、消潜与筛选，粗渣率约10%，经脱水后返回浸渍器或送另外的筛渣盘磨。

筛后浆可以用H₂O₂或Na₂S₂O₄单段漂，或者是PR两段漂；三种漂白法可分别达到白度55%、50%和60%(ISO)。单段H₂O₂漂白使用2．5～3%H₂O₂，两段漂还需1～5%的Na₂S₂O₄；漂白CMP的得率约为除髓蔗渣的82%。

蔗渣CMP的质量指标如表7-7-19。

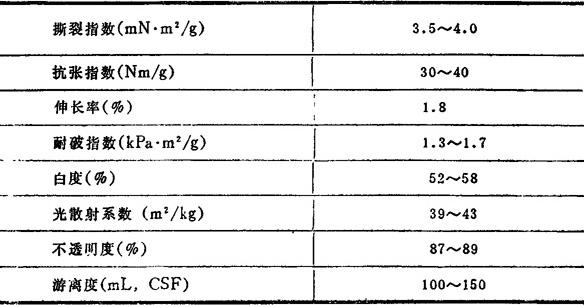

表7-7-19 Enso-Gutzeit公司蔗渣CMP质量指标

85～90%蔗渣CMP与10～15%桉木硫酸盐浆配比抄成新闻纸，在每小时2万转速度的印刷机上可正常印刷。
