焊条的分类、型号及牌号

---

焊条可根据国家标准规定(按化学成分分类)或原机械工业部编制的《焊接材料产品样本》规定(按用途分类)分成两类，前者用型号表示，后者用商业牌号表示，见表2．1－1。

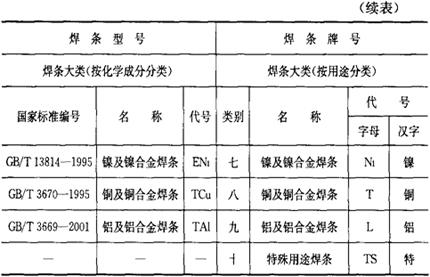

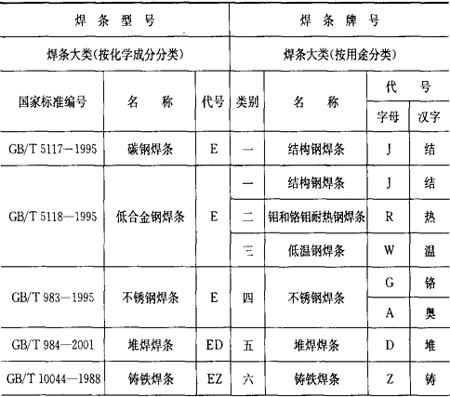

表2．1－1 焊条分类及其代号

(一)焊条型号的编制方法

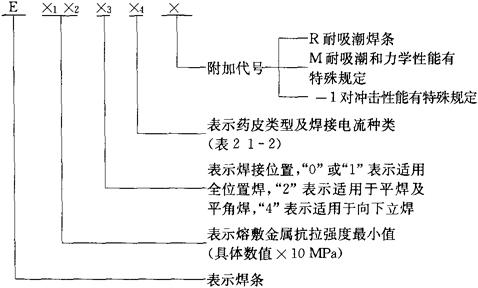

1．碳钢焊条型号的表示方法(GB／T 5117－1995)

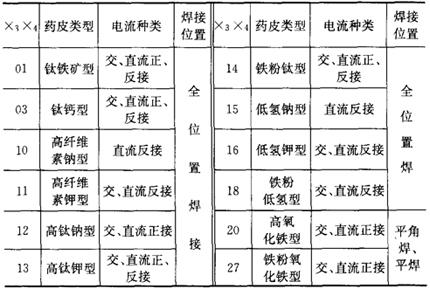

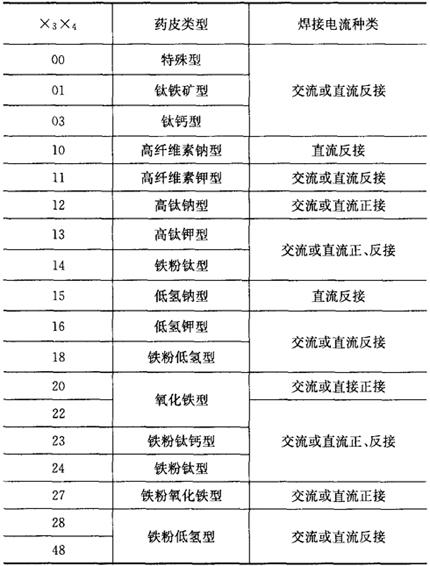

表2．1－2 碳钢焊条型号中第三、四位数字含义

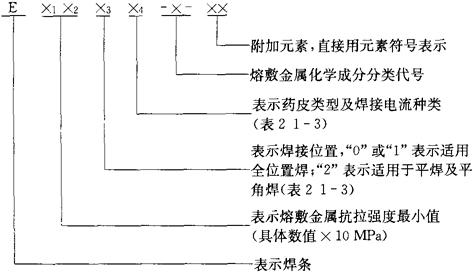

2．低合金钢焊条型号的表示方法(GB／T 5118－1995)

表2．1－3 低合金钢焊条中第三、四位数字含义

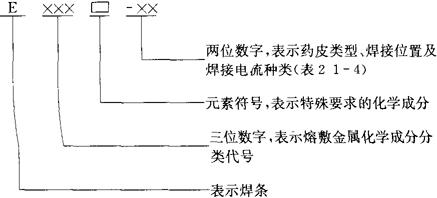

3．不锈钢焊条型号的表示方法(GB／T 983－1995)

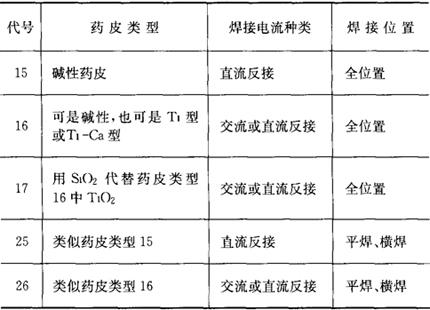

表2．1－4 不锈钢焊条药皮类型、焊接电流种类及焊接位置代号

注：直径≥5mm焊条不推荐全位置焊接。

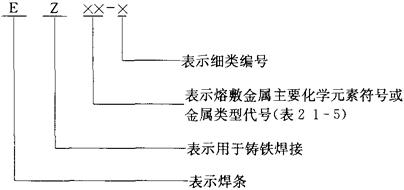

1．铸铁焊条型号的表示方法(GB／T 10044－1988)

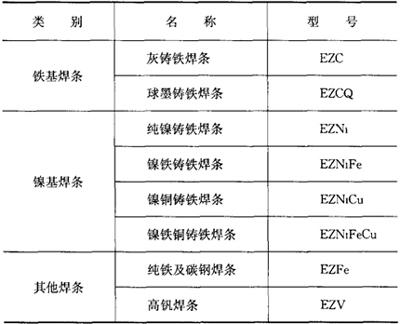

表2．1－5 铸铁焊条金属类型代号

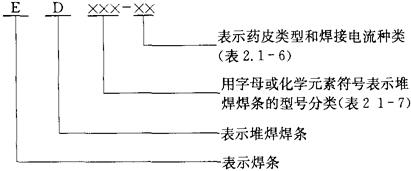

5．堆焊焊条型号的表示方法(GB／T 984－2001)

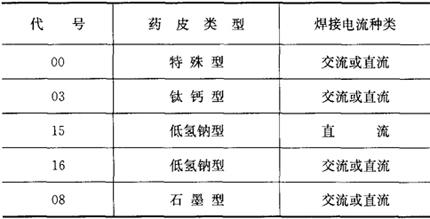

表2．1－6 堆焊焊条药皮类型、焊接电流种类

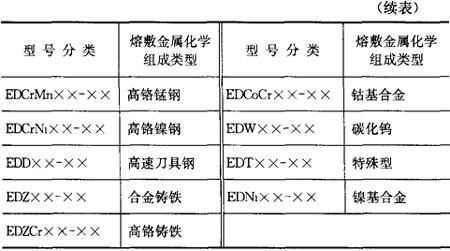

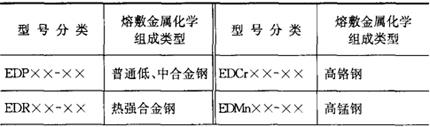

表2．1－7 堆焊焊条型号分类

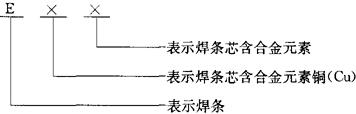

6．铜及铜合金焊条型号的表示方法(GB／T 3670－1995)

表2．1－8所列为铜及铜金焊条型号及化学成分。

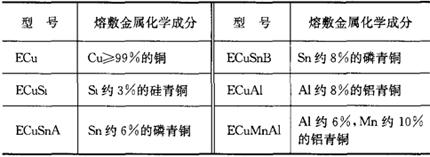

表2．1－8 铜及铜合金型号及熔敷金属化学成分(质量分数)组成类型

7．铝及铝合金焊条型号的表示方法(GB 3669－2001)

表2．1－9所列铝及铝合金型号含义。

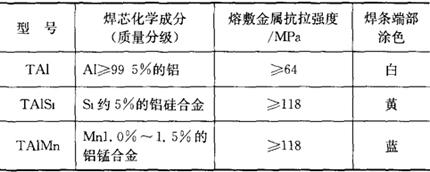

表2．1－9 铝及铝合金型号

(二)焊条牌号的编制方法

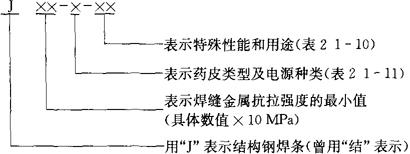

1．结构钢焊条(碳钢及低合金钢焊条)牌号的表示方法

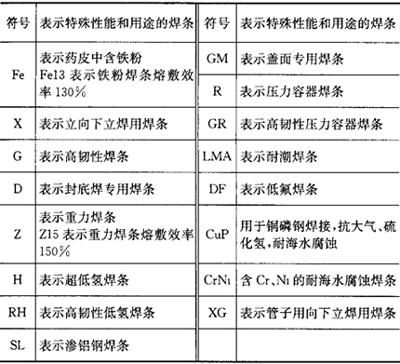

表2．1－10 结构钢焊条牌号后面加注字母符号含义

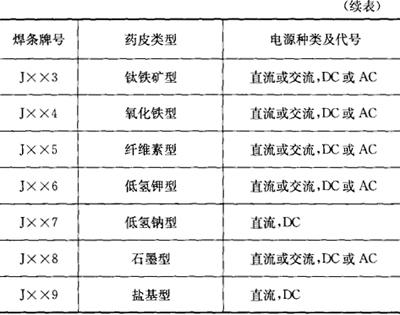

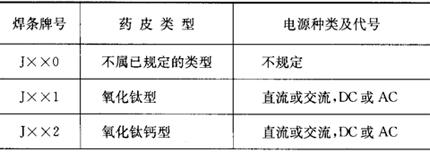

表2．1－11 结构钢焊条牌号中的药皮类型和电源种类

注：其他牌号焊条药皮类型和电源种类表示方法相同。

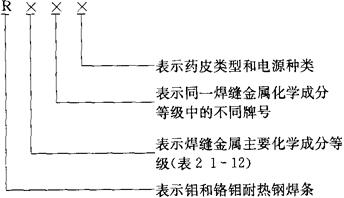

2．钼和铬钼耐热钢焊条牌号的表示方法

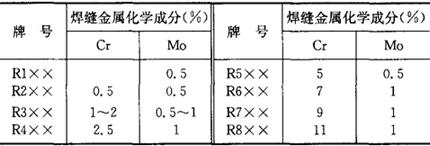

表2．1－12 牌号与焊缝金属化学成分

3．低温钢焊条牌号的表示方法

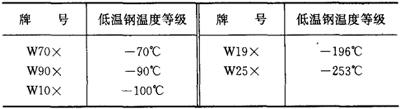

表2．1－13 牌号与低温钢焊条工作温度

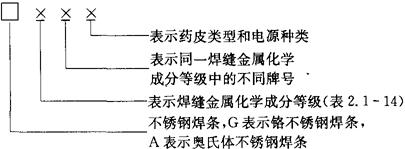

4．不锈钢焊条牌号的表示方法

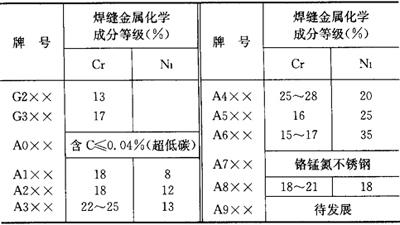

表2．1－14 牌号与焊缝金属化学成分等级

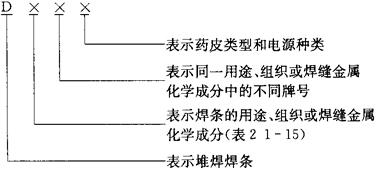

5．堆焊焊条牌号的表示方法

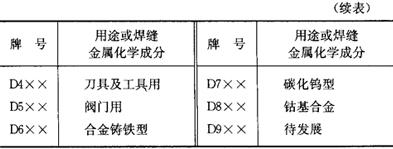

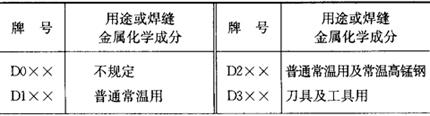

表2．1－15 牌号与堆焊焊条的用途或焊缝金属化学成分

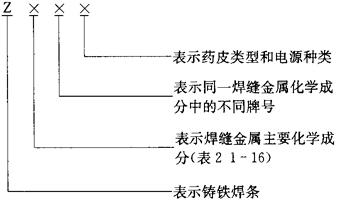

6．铸铁焊条牌号的表示方法

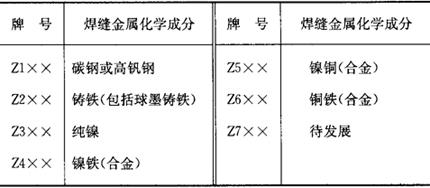

表2．1－16 牌号与焊缝金属化学成分

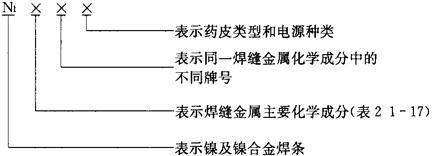

7．镍及镍合金焊条牌号的表示方法

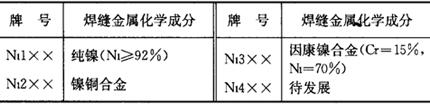

表2．1－17 牌号与焊缝金属化学成分

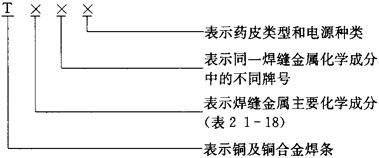

8．铜及铜合金焊条牌号的表示方法

表2．1－18 牌号与焊缝金属化学成分

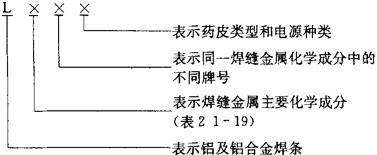

9．铝及铝合金焊条牌号的表示方法

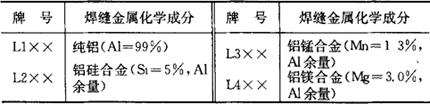

表2．1－19 牌号与焊缝金属化学成分

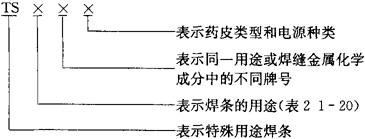

10．特殊用途焊条牌号的表示方法

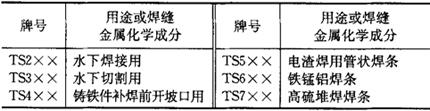

表2．1－20 牌号与焊条用途
