字词 | 焊接结构设计的基本原则 |
类别 | 中英文字词句释义及详细解析 |

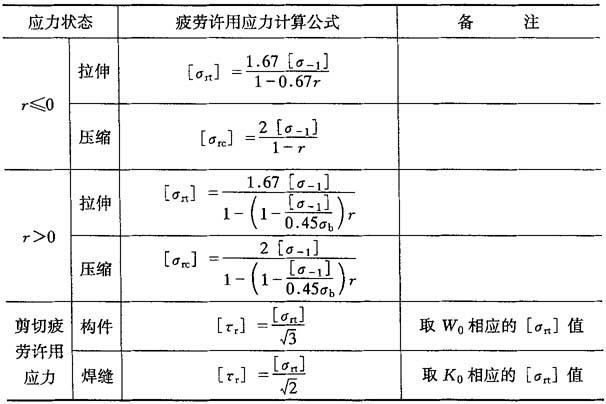

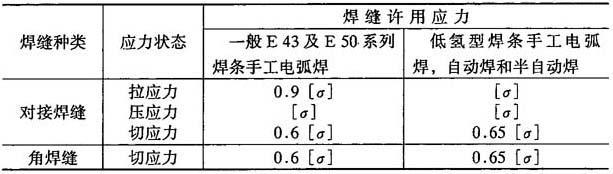

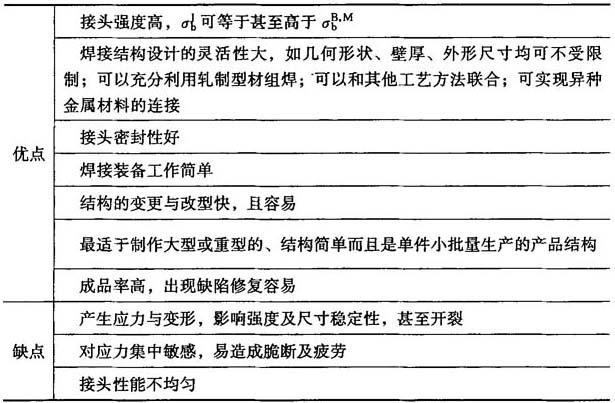

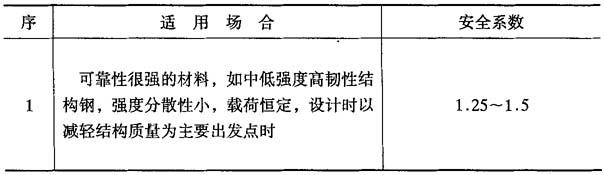

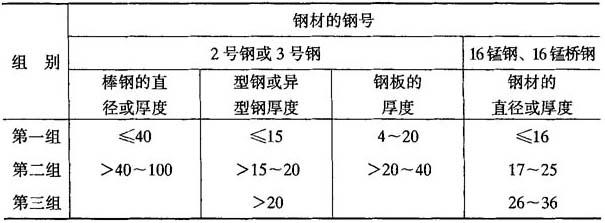

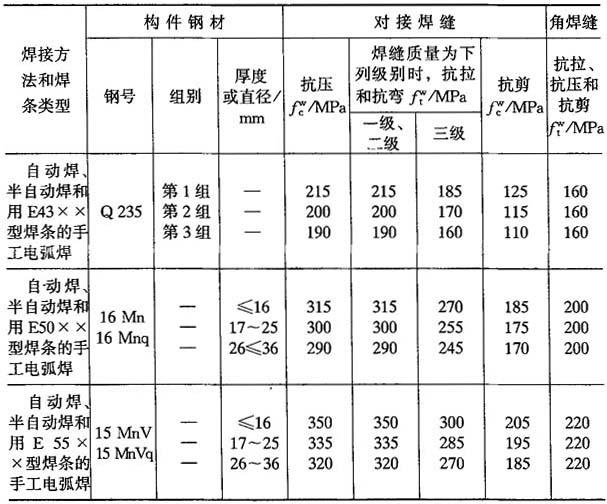

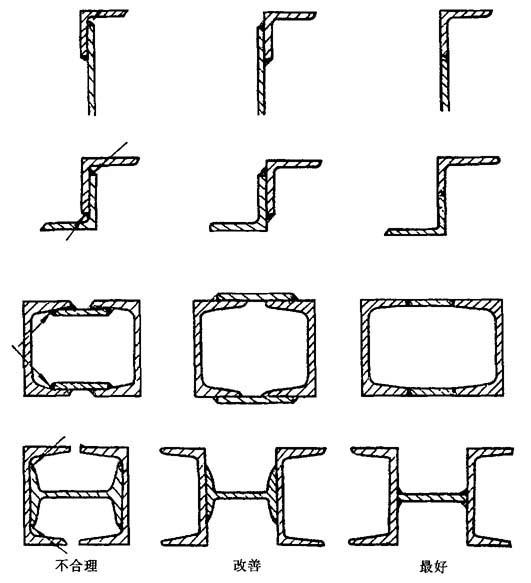

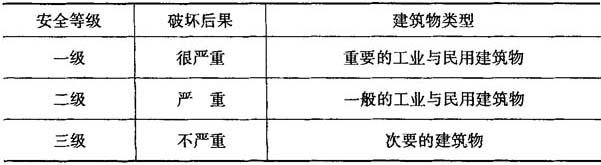

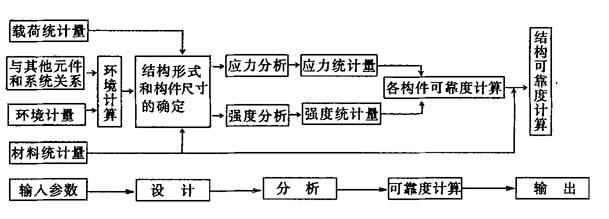

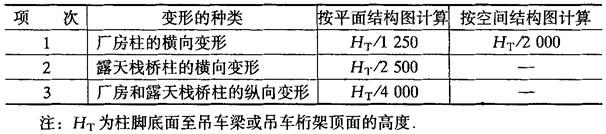

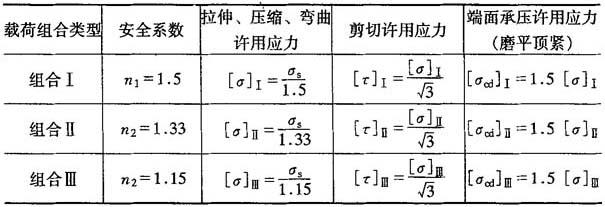

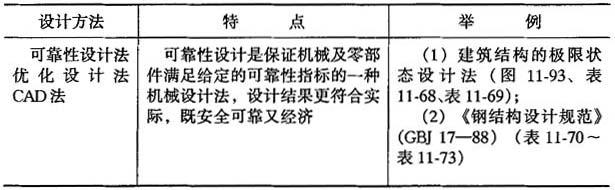

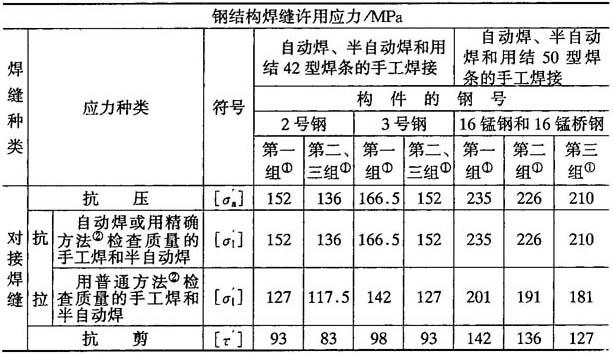

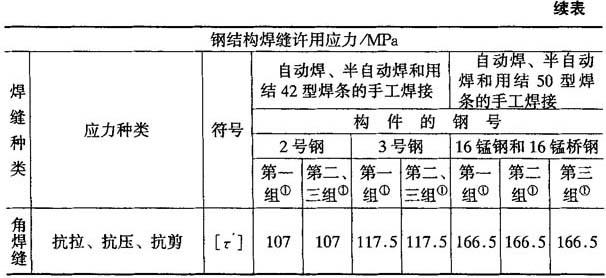

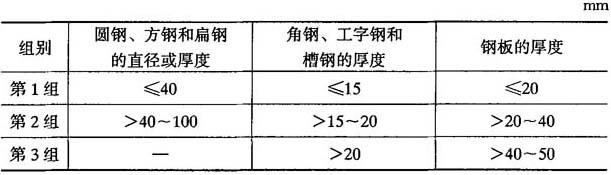

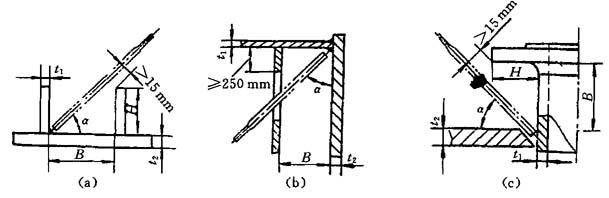

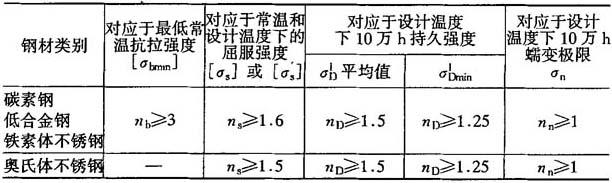

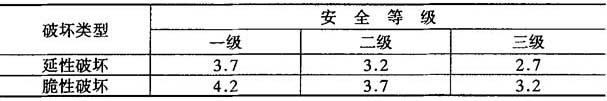

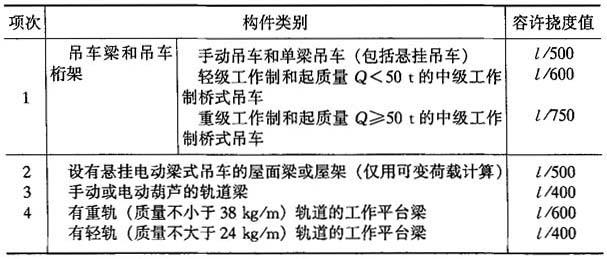

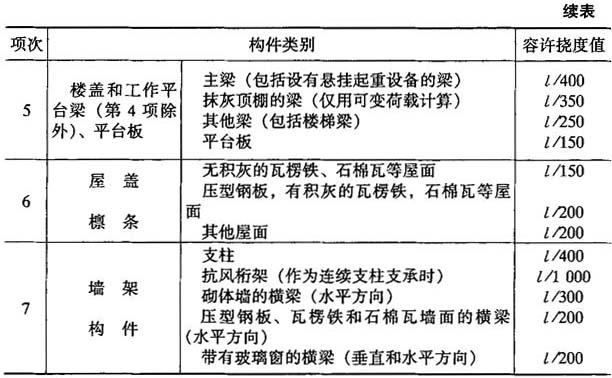

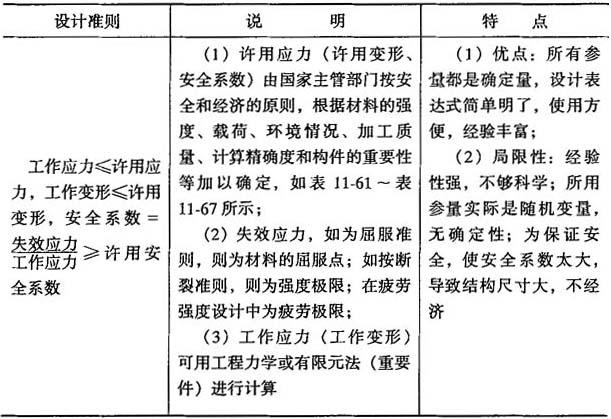

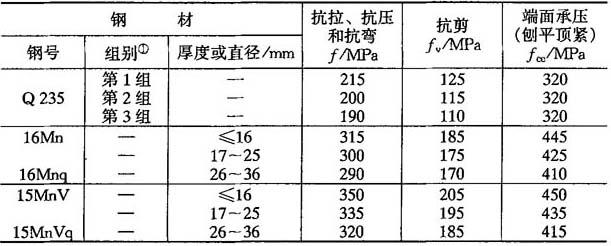

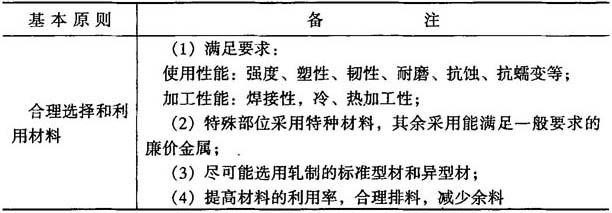

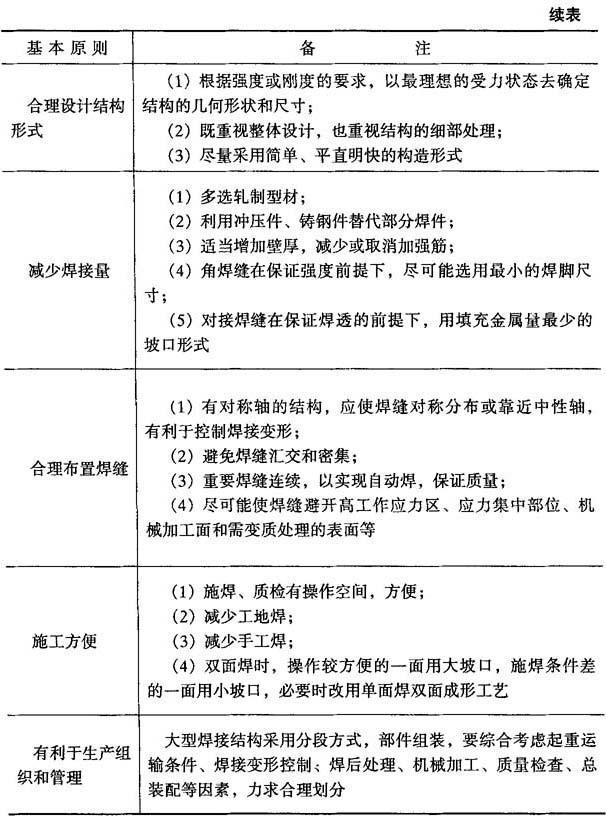

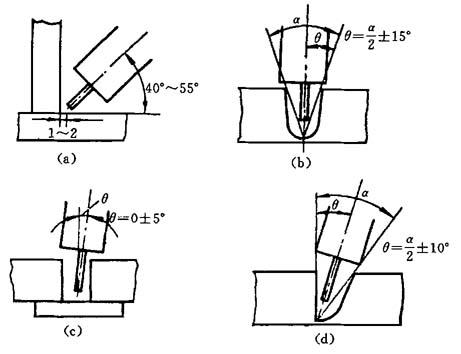

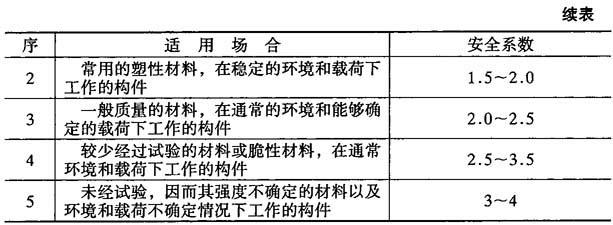

释义 | 焊接结构设计的基本原则 表11-57列出焊接结构特点.所设计的焊接结构应满足实用性、可靠性、工艺性及经济性等基本要求,以可靠性为前提,以实用性为核心,以工艺性和经济性为制约条件,可能的话,注意结构的造型美观.为了达到上述基本要求,设计人员应遵循焊接结构设计的基本原则(表11-58). 表11-57 焊接结构特点 表11-58 焊接结构设计的基本原则 焊接结构设计的基本方法包括常规设计法(表11-59)和现代设计法(表11-60). 表11-59 焊接结构的常规设计法 表11-60 焊接结构的现代设计法 表11-61 对各类压力容器用钢规定的安全系数 表11-62 安全系数和许用应力 表11-63 疲劳许用应力 表11-64 机械设计中安全系数取值范围 表11-65 —般机器焊接结构的焊缝许用应力 注:1.本表适用于低碳钢及普通低合金结构钢的焊接结构. 2.[σ]是母材的许用应力. 表11-66 根据具体条件制定的焊缝许用应力 ①钢材按其尺寸分组,分组尺寸见表11-67. ②检查焊缝的普通方法系指外观检查、测量尺寸、钻孔检查等方法;精确方法是在普通方法的基础上,用射线或超声波进行补充检查. 表11-67 钢材的分组尺寸 mm 注:1.棒钢包括圆钢、方钢、扁钢及六角钢,型钢包括角钢、工字钢和槽钢. 2.工字钢和槽钢的厚度系指腹板的厚度. 表11-68 建筑结构的安全等级 图11-93 结构可靠性设计法程序框图 表11-69 建筑结构件极限状态设计时采用的可靠性指标β 表11-70 钢材的强度设计值 ①对Q235钢按下表分组: 表11-71 焊缝的强度设计值 注:自动焊和半自动焊所采用的焊丝和焊剂,应保证其熔敷金属抗拉强度不低于相应手工电焊焊条的数值. 表11-72 受弯构件的容许挠度 注:l—受弯构件的跨度(对悬臂梁和伸臂梁为悬伸长度的两倍). 图11-94 半自动CO2气体保护焊的焊枪位置 (a)角焊缝水平焊;(b)V形或U形坡口对接缝平焊;(c)窄间隙对接缝平焊;(d)J形坡口对接缝平焊 α—坡口角;θ—焊枪的倾角 表11-73 柱的容许计算变形 焊接结构构造设计过程中共同的技术问题有动载或静载强度、静刚度、动刚度、尺寸稳定性、焊接和检验的可达性(见图11-94~图11-96)以及层状撕裂等,都需要研究并加以解决. 图11-95 考虑焊接可达性的型材组合 图11-96 保证手工电弧焊接操作空间的设计 当B≤400mm时:t1 |
