焊接接头分类

---

焊接接头是结构各元件间的联系元件，同时还起传递和承受结构力的作用。按其在结构中的作用、焊接方法、接头结构形式作如下分类：

1．按在结构中的作用分

(1)联系焊缝：焊缝不传递或传递很小的载荷，仅起联系作用。

(2)承载焊缝：焊缝与被焊工件串联，传递全部载荷。

2．按焊接方法分

有熔焊接头、压焊接头、钎焊接间，如图13－1所示。

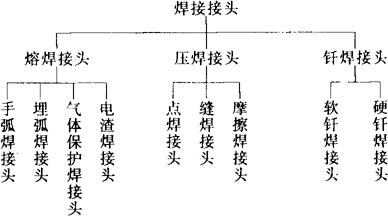

图13－1 焊接接头分类

3．按接头结构形式分

按接头结构形式分为对接接头、T形接头、搭接接头、角接接头，如图13－2所示。

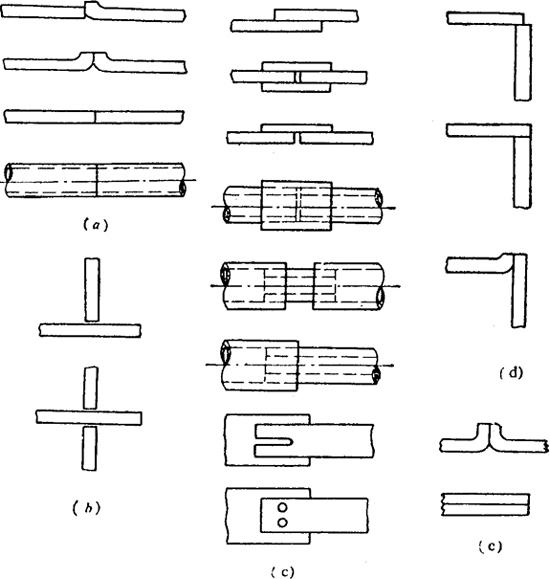

图13－2 焊接接头的基本类型

(a)对接接头 (b)T形(十字)接头 (c)搭接接头 (d)角接接头 (e)端接接头
