焊接件

---

2．1．7．1 焊前下料

按构件设计图纸的图形与尺寸1∶1下料，需注意划线、号料和放样公差(表2-88及表2-89)以及焊接件收缩量(表2-90)，以保证构件尺寸．按钢材上所划的线或根据剪床上的挡铁所定尺寸，用剪床将钢材剪断称为剪切，剪切零件的尺寸公差见表2-91．

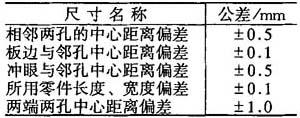

表2-88 划线、号料的尺寸公差

表2-89 样板、样杆制做尺寸公差

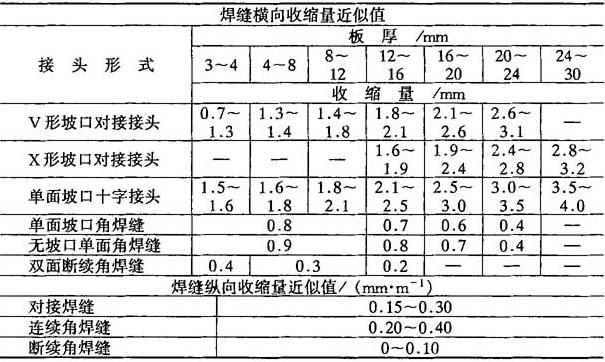

表2-90 焊接收缩量

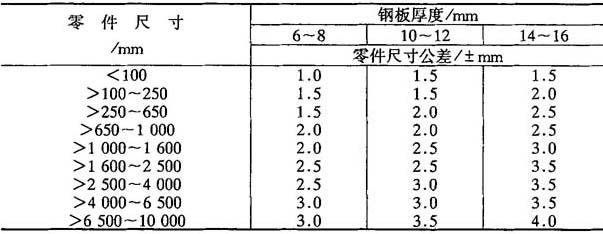

表2-91 剪切零件尺寸公差

2．1．7．2 焊接件的合理结构

焊接件的合理结构见表2-92．

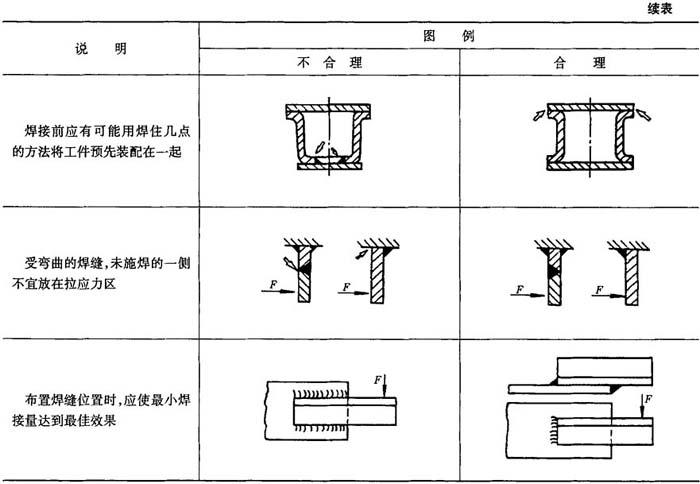

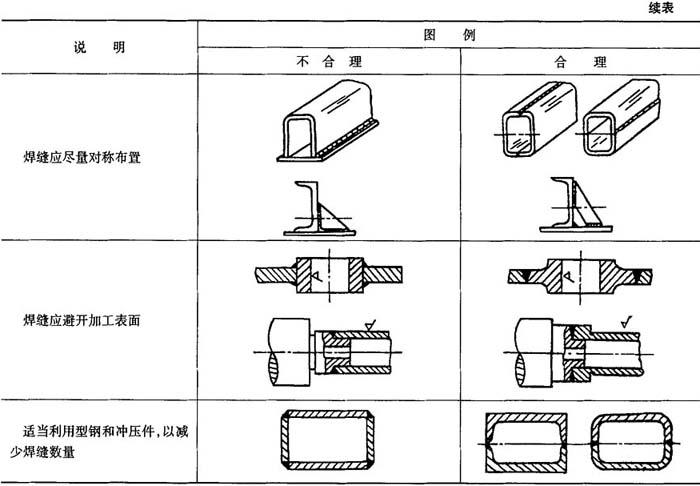

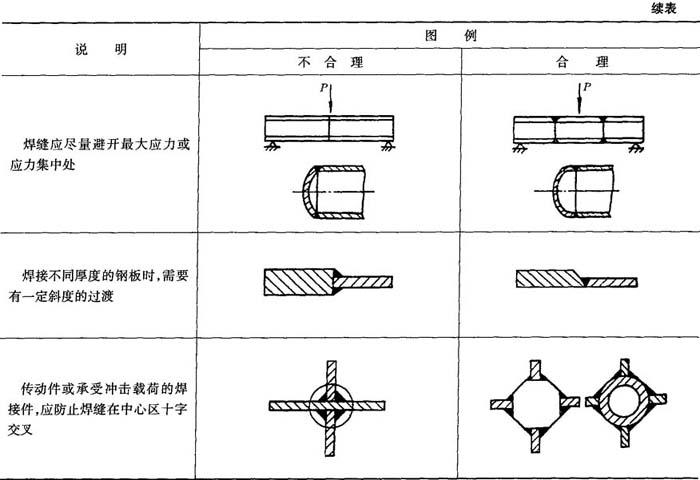

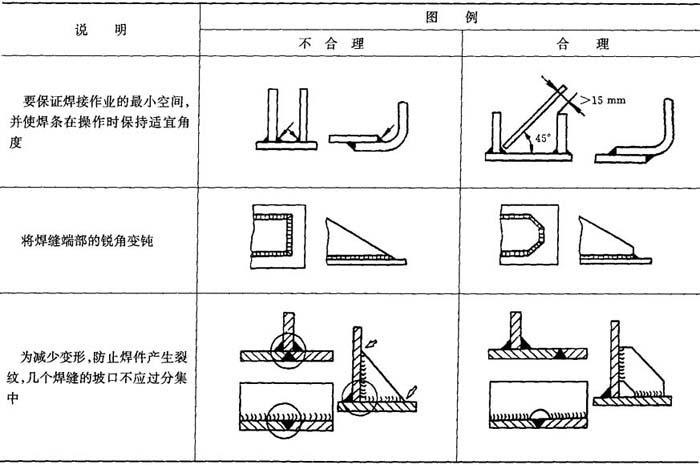

表2-92 焊接件的合理结构

2．1．7．3 焊接件的连接方式

焊接件的连接方式见表2-93．

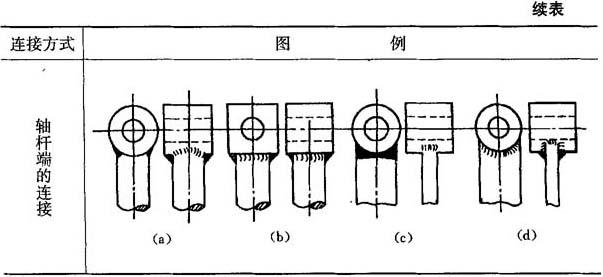

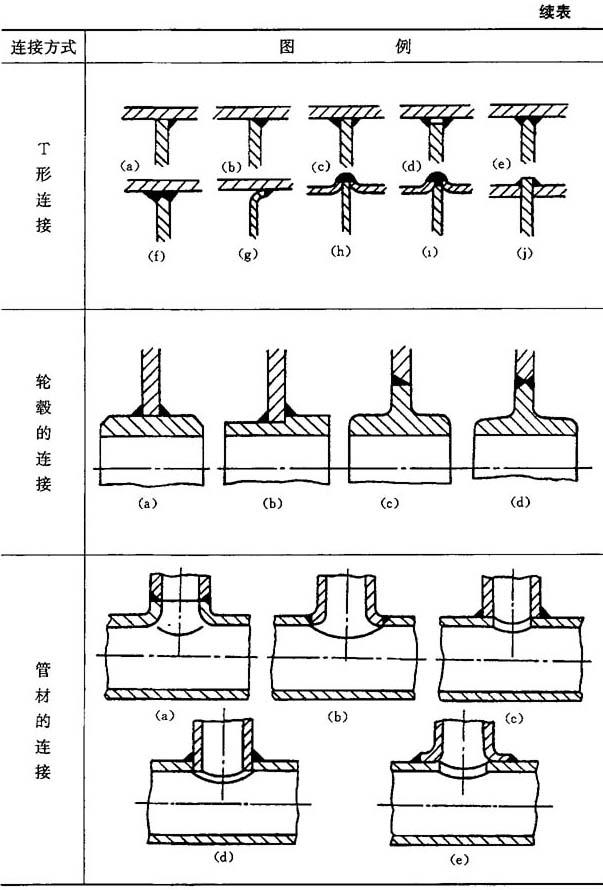

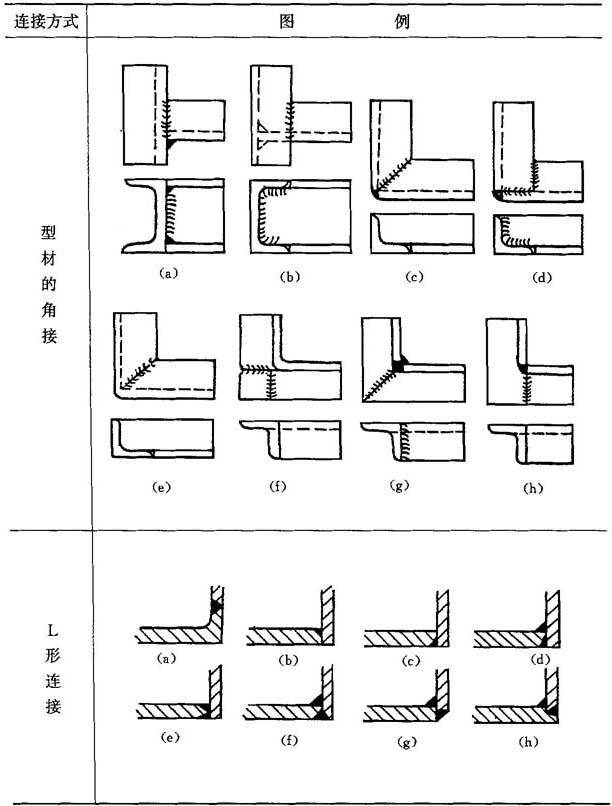

表2-93 焊接件的连接方式示例
