焊前准备

---

1．接头及坡口形式

TIG焊常用的接头形式有对接、搭接、角接、T形接头、卷边对接、端接及夹条对接等七种，后面三种适用于薄板焊接。

坡口形式及尺寸根据材料类型、板厚等来选择。一般情况下，板厚小于3mm时，可开I形坡口；板厚在3～12mm时，可开V形或Y形坡口。表1－6－23给出了铝及铝合金焊接接头的坡口形状及尺寸。关于各种钢的具体坡口形状及详细尺寸，请参照GB985－88《气焊、手工电弧焊及气体保护焊缝坡口的基本形式与尺寸》。

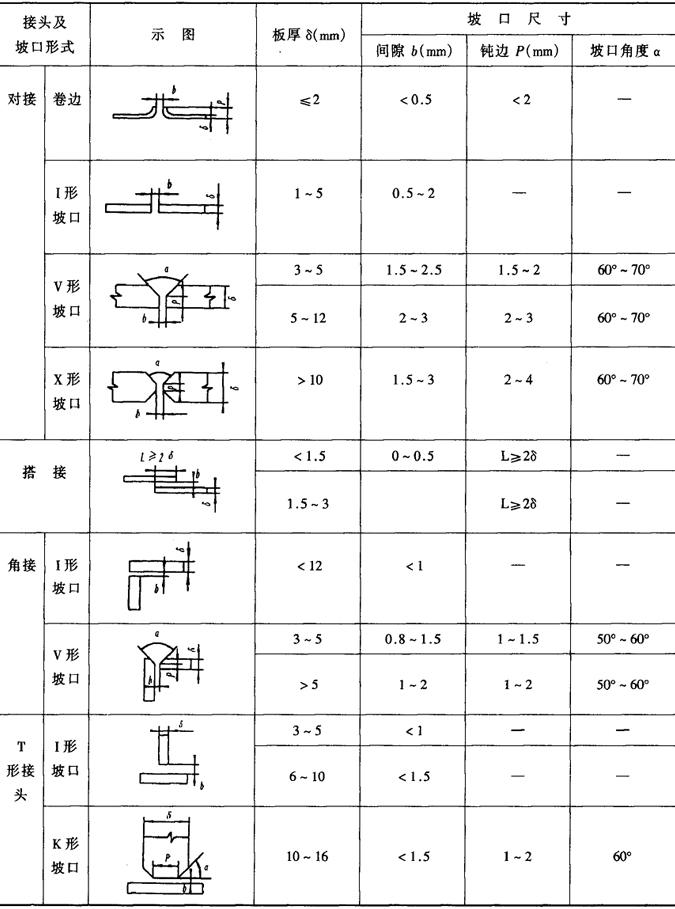

表1－6－23 铝及铝合金焊接接头的坡口形状及尺寸^［2］

2．焊前清理

氩气、氦气均是惰性气体，焊接过程中不与液态金属发生任何化学反应，因此TIG焊无去氢、脱氧作用。为了保证焊接质量，必须去除焊接接头附近的氧化膜、油脂及水分。清理方法主要有：机械清理、化学清理及化学机械清理三种。

①机械清理 所谓机械清理就是采用钢丝刷、刮刀、砂布、喷砂或喷丸等机械方法去除工件表面上的氧化膜、油污等。对于铝及铝合金，通常采用刮刀或钢丝刷进行清理。对于大型钢质工件，可采用喷砂或喷丸法进行清理。而较小的不锈钢工件通常采用砂布打磨。

②化学清理 该方法依靠化学反应去除工件及焊丝表面的氧化膜及油污。特别适合于铝合金、钛合金、镁合金母材及焊丝的焊前处理。表1－6－24给出了铝及铝合金除油配方及工艺条件。表1－6－25给出了铝及铝合金氧化膜的化学清理配方及工艺条件。

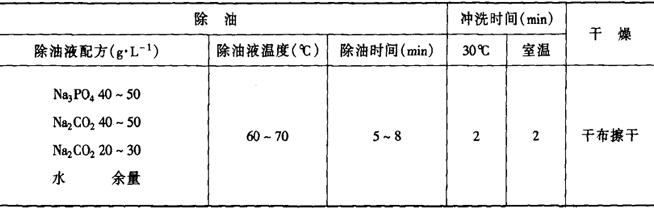

表1－6－24 铝及铝合金除油配方及工艺条件^［3］

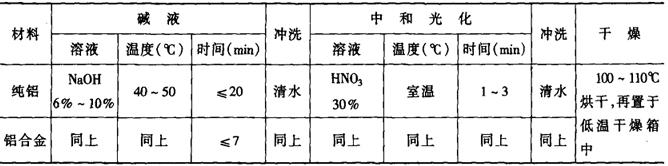

表1－6－25 铝及铝合金氧化膜的化学清理配方及工艺条件^［2］
