热风润叶设备及滚筒筛

---

(一)WF3(CRB)型热风润叶机

1．结构特点

(1)该机主要由筒体、进出料罩、热风循环风机、热交换器、排潮风机、底架、驱动装置及操作柜组成(见图9－1－8)。

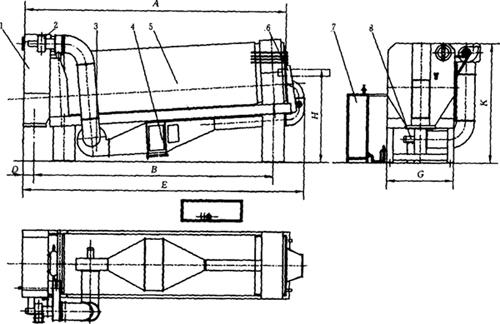

图9－1－8 WF3型热风润叶机

1－出料端罩 2－排潮风机 3－循环风机 4－交换加热器 5－筒体 6－进料端罩 7－蒸汽、水、压缩空气操作柜 8－传动装置

(2)筒体设有保温层，由传动带直接驱动，筒体倾角3．5°，筒体转速3～18r／min可调。

(3)热风温度自动控制；循环热风量和排风量可手动调节。放汽与喷雾量自动控制，对润后烟叶含水率自动调节。

2．主要技术参数及外形尺寸

(1)供水与供汽(气)条件：

供水压力： ≥0．3MPa；

供汽压力： 0．8MPa：

压缩空气压力： 0．5～0．7MPa：

冷凝水回收压力： ≤0．2MPa。

(2)质量指标：

烟叶出口含水率：18%～22%；

烟叶出口温度：55～75℃；

烟叶加湿量：2%～4%。

(3)生产能力及能耗参数见表9－1－15。

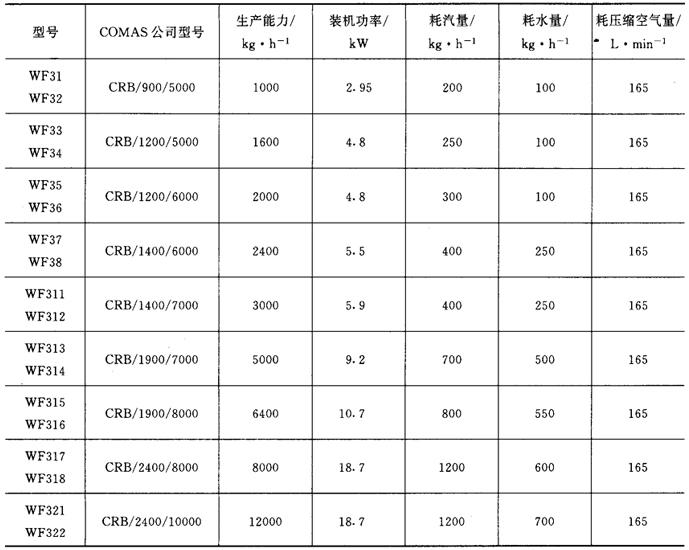

表9－1－15WF3(CRB)型热风润叶机生产能力及能耗参数

注：型号中最后代码为单数者，操作面有左式；双数者为右式。

表中型号均为手动调速；如在表中型号后缀加“A”者为变频调速。

(4)安装尺寸见表9－1－16和图9－1－8。

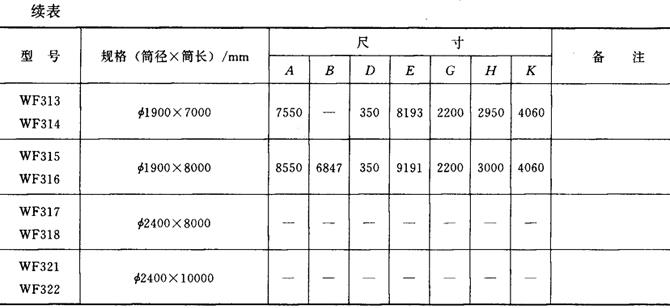

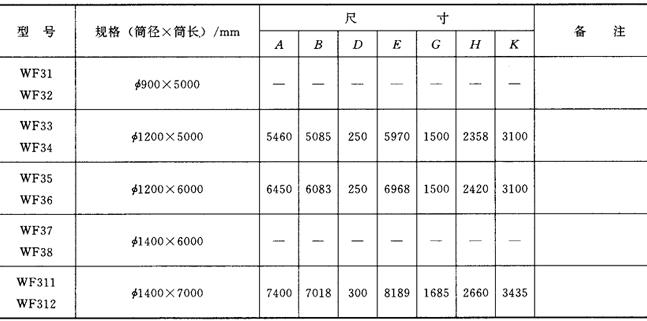

表9－1－16WF3型热风润叶机安装尺寸

注：不同厂家的产品尺寸上会略有不同。

3．生产厂家

宁波轻工机械厂，铁道部徐州机械厂，北京长征高科技公司，秦皇岛烟草机械厂。

(二)MacTavish热风润叶机

1．结构特点

(1)该机结构与WF3型类似，主要由筒体、进出料斗、热风系统、机架和操作柜等组成；筒体靠托轮擦驱动，倾角5°；转速视需要调节。

(2)在热风循环系统风机进口前设有过滤装置，用于去除夹在热风中的碎烟片及灰尘等杂物。

(3)热风温度可自动控制，出口烟叶含水率可自动调节。

2．技术参数及外形尺寸

热风润叶机的技术参数见表9－1－17，外形尺寸见表9－1－18和图9－1－9。

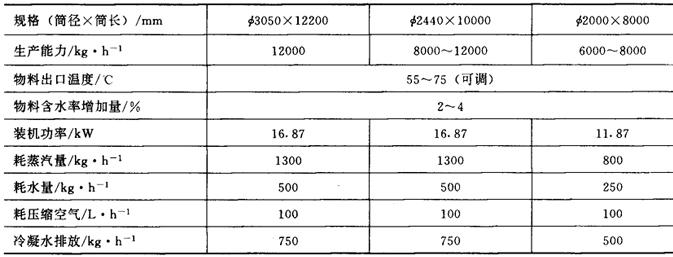

表9－1－17MacTavish热风润叶机技术参数

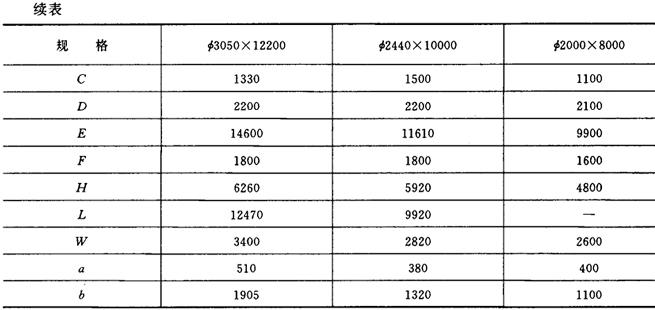

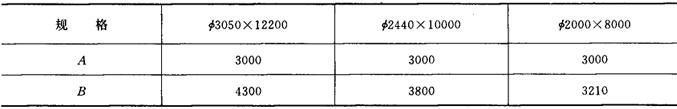

表9－1－18MacTavish热风润叶机外形尺寸 单位：mm

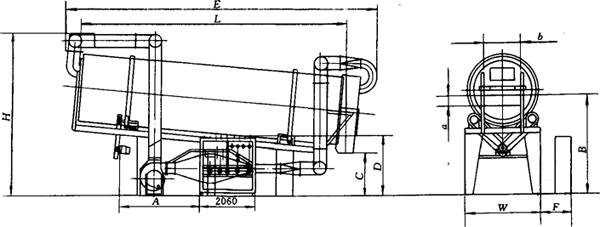

图9－1－9 MacTavish热风润叶机外形图

3．生产厂家

美国MacTavish公司。

(三)WF355～WF362型热风润叶机

1．结构特点

(1)该机结构与WF3(CRB)型结构类似，由机架、筒体、热风循环系统进出料斗及操作柜组成。筒体三角带直接驱动，采用变频器控制转速在3～18r／min范围内可调，筒体外露部分设有保温层。

(2)设有排潮风机，排风量手动调节；热风温度与循环风量自动控制，喷水、放汽及压缩空气吹洗等操作由操作柜控制，出口烟叶含水率及温度可调节。

2．主要技术参数及外形尺寸

主要技术参数见表9－1－19，外形尺寸见表9－1－20和图9－1－10。

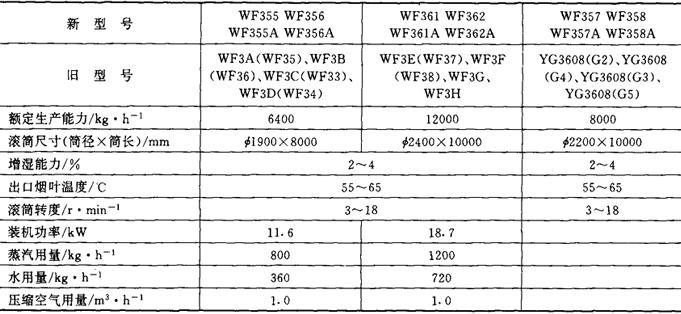

表9－1－19WF355～WF362型热风润叶机性能参数

注：型号代码最后一个数单数者为左式，双数者为右式；后缀加A者有自动喷水系统。

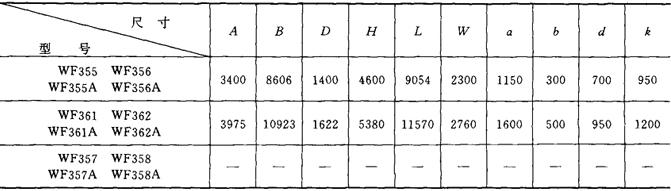

表9－1－20WF355～WF362型热风润叶机外形尺寸 单位：mm

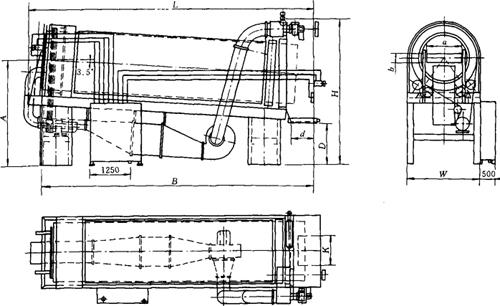

图9－1－10 WF355～WF362型热风润叶机外形图

3．生产厂家

昆明船舶设备集团公司。

(四)其他型号热风润叶机

见表9－1－21。

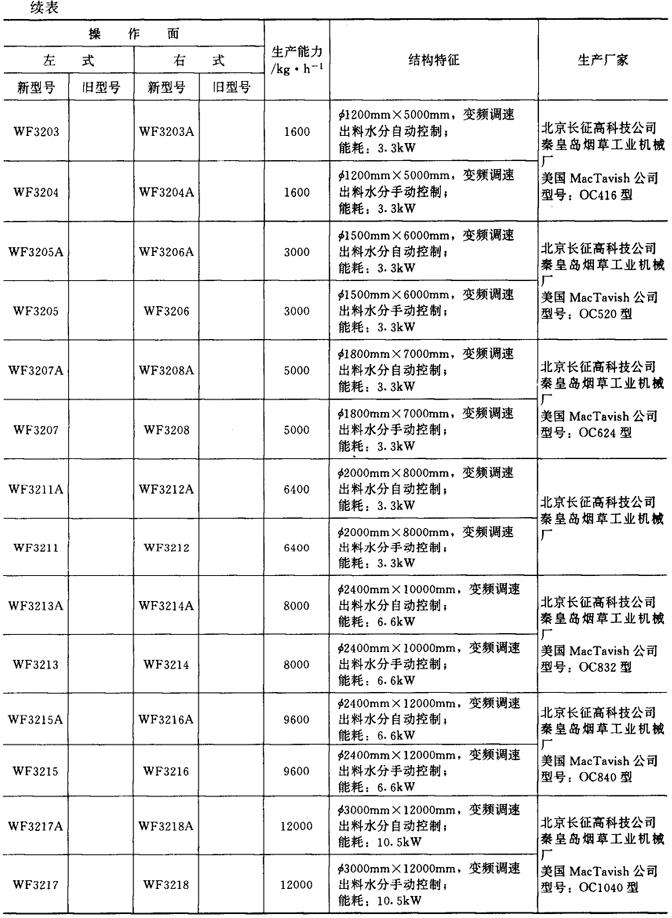

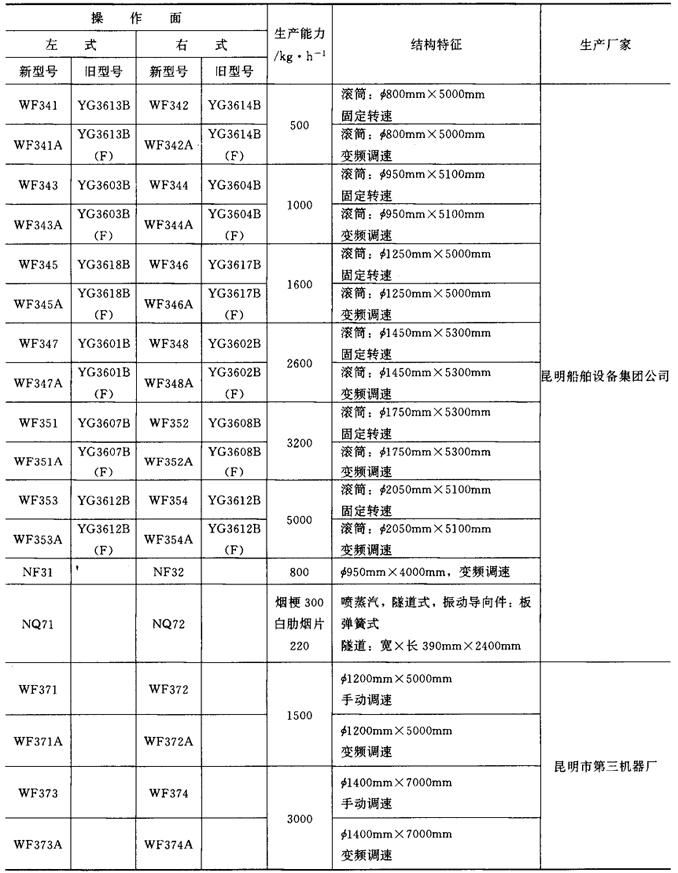

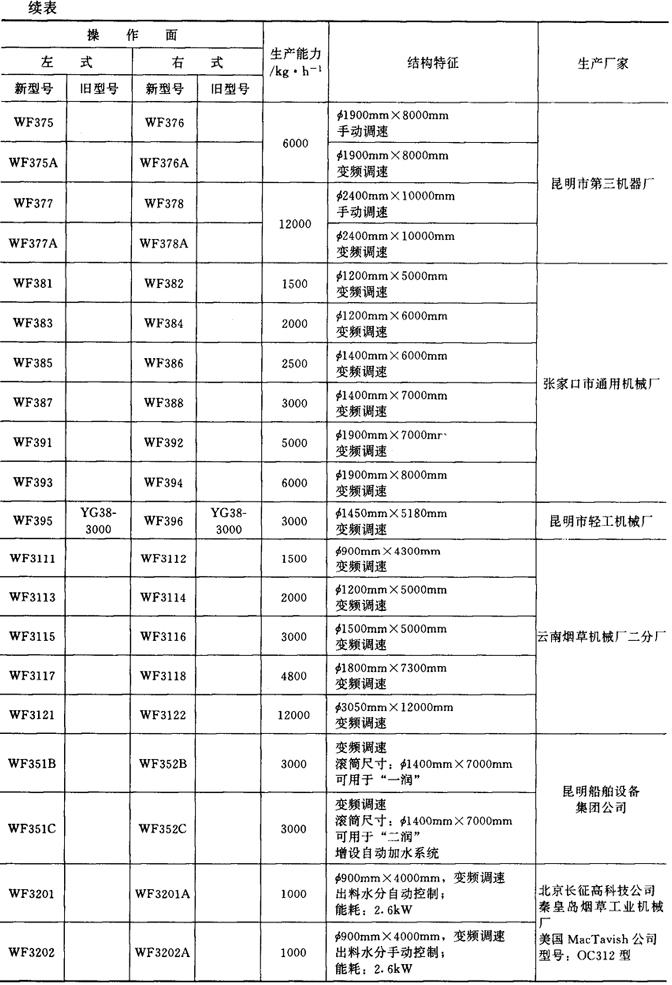

表9－1－21WF34 WF37 WF39 WF35 WF38 WF31型热风润叶机

(五)滚筛式热风润叶机及滚筒筛

见表9－1－22。

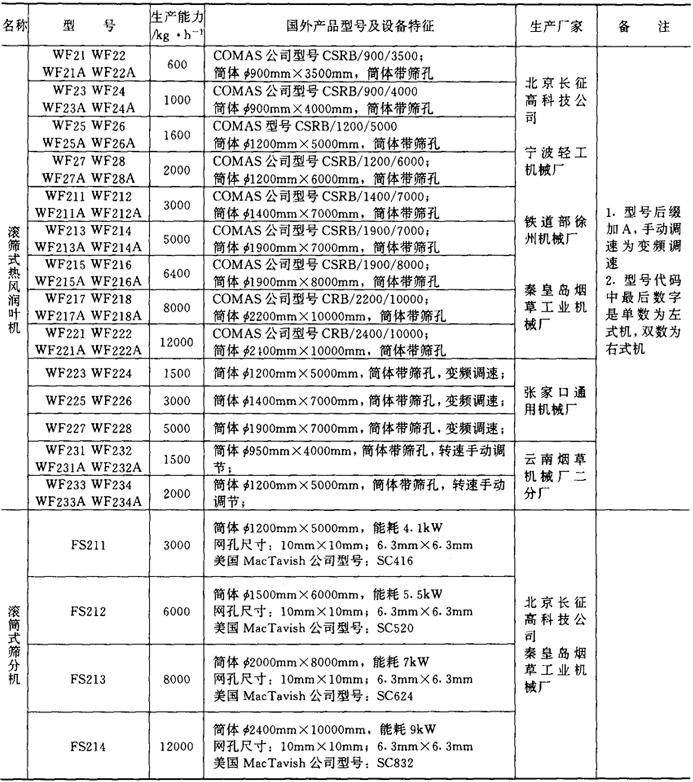

表9－1－22 滚筛式热风润叶机
