热处理工艺的分类及代号

---

1．分类

热处理分类由基础分类和附加分类两部分组成。

(1)基础分类

根据工艺类型、工艺名称和实现工艺的加热方法，将热处理工艺按三个层次进行分类，见表2－48。

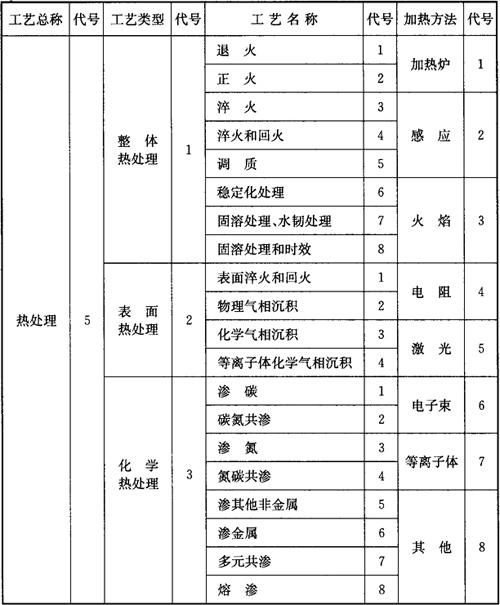

表2－48 热处理工艺分类及代号(GB／T12693－1990)

(2)附加分类

对基础分类中某些工艺的具体条件的进一步分类。包括退火、正火、淬火及化学热处理工艺的加热介质，见表2－49；退火工艺方法见表2－50；淬火冷却介质或冷却方法见表2－51；渗碳和碳氮共渗的后续冷却工艺见表2－52，以及化学热处理中非金属、渗金属、多元共渗、熔渗四种工艺按渗入元素的分类。

表2－49 加热介质及代号(GB／T12693－1990)

表2－50 退火工艺及代号

表2－51 淬火冷却介质和冷却方法及代号

表2－52 渗碳、碳氮共渗后冷却方法及代号

2．代号

(1)热处理工艺代号标记

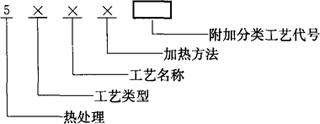

热处理工艺代号标记的规定如下：

(2)基础工艺代号

用四位数字表示。第一位数字“5”为机械制造工艺分类与代号中表示热处理的工艺代号；第二、第三、第四位数字分别代表基础分类中的第二、第三、第四层次中的分类代号。当工艺中某一个层次不需要分类时，该层次就用0来代替。

(3)附加工艺代号

它用英文字母表示，接在基础分类工艺代号的后面。具体代号见表2－49至表2－52。

(4)多工序热处理工艺代号

用破折号将各工艺代号连接组成，除第一个工艺代号外，后面的工艺代号均省略第一位数字“5”如5151－331G表示调质和气体渗氮。

(5)常用热处理工艺代号(表2－53)

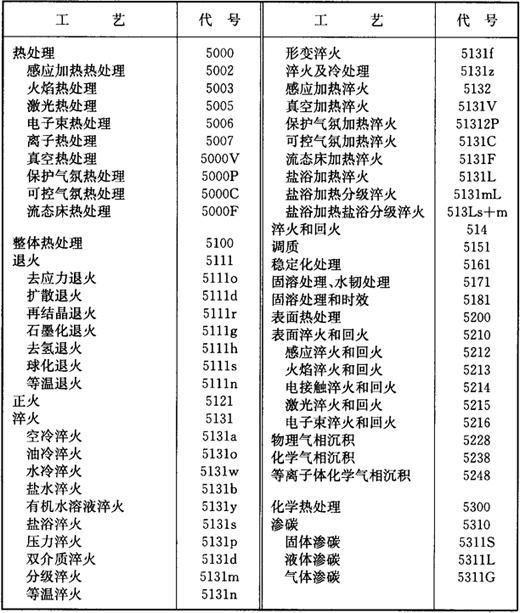

表2－53 常用热处理工艺及代号
