烟支含末量测定仪

---

1．结构特点

本仪器主要由电源控制装置、曲柄连杆机构、棘轮装置、筛箱及机架5部分组成。曲柄连杆机构带动筛箱做往复摇摆运动，使烟丝在筛箱内做充分的抛掷运动，将烟丝中的烟末筛下，仪器上装有微动开关，当棘轮转到一定位置时，自动切断电源，运动自动停止。

2．主要技术参数

筛网规格：

粗网孔径3mm；

细网孔径0．3mm；

筛网面积300mm²。

频率：120次／min。

振幅：50mm。

自动停车调节范围：0～240次。

电动机：功率25W，转速1400r／min。

3．外形尺寸

主机尺寸：长×宽×高为360mm×180mm×210mm。

仪器外形见图9－10－3所示。

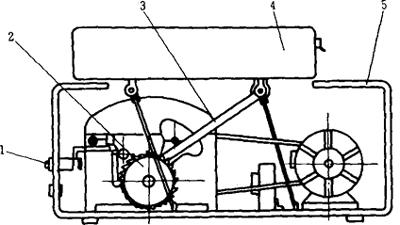

图9－10－3 烟支含末量测定仪

1－电源控制装置 2－棘轮装置 3－曲柄连杆机构 4－筛箱部件 5－机架部件
