漂白机

---

1．概述

间歇漂白机是我国普遍采用的单段或两段次氯酸盐漂白设备。

漂白机可以完成对浆料与漂剂的混漂反应及漂后洗涤。

国产的漂白机有双沟道和三沟道两种型式。

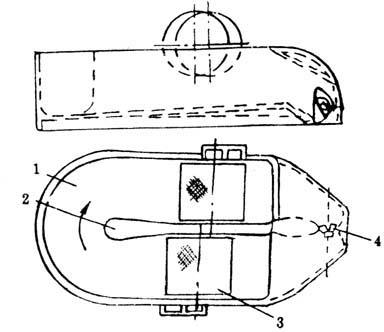

图6－6—1 双浆道式漂白机

1－浆池 2－隔墙 3－洗鼓 4－螺旋推进器

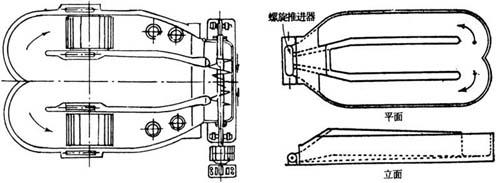

图6－6－2 三浆道式漂白机

常用规格有20m³，25m³，30m³，35m³，50m³，75m³，100m³，200m³等。

2．漂白机结构

漂白机主要由浆池、推进器、洗鼓及升降装置、卸浆口等部分组成。

(1)漂白机池

砖砌或混凝土制成的卧式长方形池子，中间有一道或二道两端不到头的隔墙，构成浆料的循环沟道。为减少浆料阻力和防止窝浆，池壁内应光滑，生产高质量的纸浆时池壁应镶衬白瓷砖，池底应有1～4%坡度，池头转角处应采用大圆弧角过渡。

(2)螺旋推进器

推动浆料混合漂白反应和洗涤的关键装置。

现在多选用等螺距螺旋桨，具有动力省、高效率、不易挂浆与结团等优点。

螺旋桨的直径与转速由漂白机容积、结构、浆种和漂白浓度来确定。

螺旋推进器桨叶应挂胶做防腐处理。

(3)洗鼓

漂白机调节漂白浓度和进行浆料洗涤的主要设备。

每台漂白机装有1～2台洗鼓，洗鼓耗水量大(每t浆耗水100m³左右)。

大型漂白机漂后多采用侧压浓缩机或真空洗涤机进行洗涤。

洗鼓有两种结构：

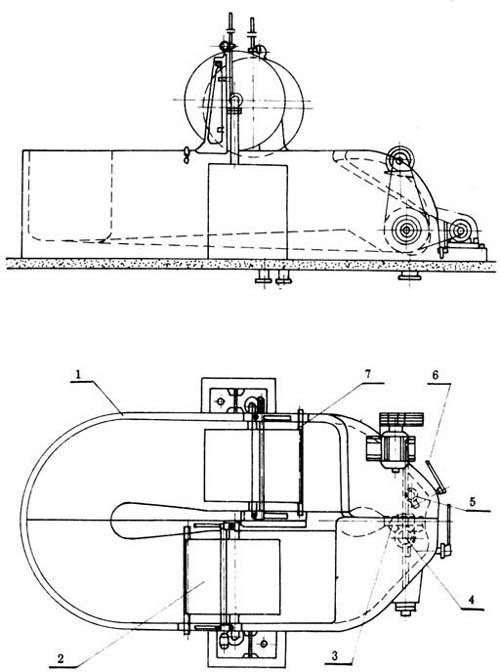

图6－6－3 漂白机

1－浆池 2－洗鼓装置 3－推进器 4－放浆阀 5－排污阀 6－传动装置 7－喷水管

①翻斗式洗鼓：进入洗鼓内的滤液由洗鼓内的弧形隔板构成的翻斗提升高于空心轴，由轴端排出。

这种洗鼓运行可靠，管理方便，但要有驱动装置，结构笨重。

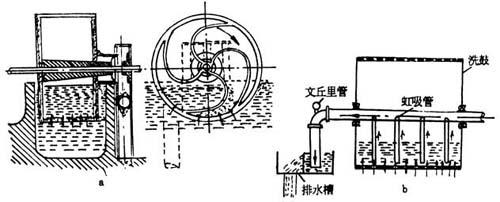

图6－6－4 漂白机的洗鼓

②虹吸式洗鼓：采用铸铁虹吸管兼为洗鼓中心转轴，洗鼓用滚动轴承装于空心转轴上。

虹吸管的一端是封闭的，另一端伸入水池中。启动时先打开管道上的文丘里，由于水的喷射作用使管内产生真空，洗鼓内的水便吸入管内形成虹吸。由于洗鼓内的污水与水封池形成水位差，而使污水不断排出。

为防腐蚀，洗鼓的表面和两侧板可用不锈钢、玻璃钢或塑料制成，鼓面钻Φ16～22mm孔或开长条筛孔，外覆30～40目尼龙或塑料网。

虹吸式洗鼓可由浆料直接带动，具有结构简单，重量轻、转动灵活的优点。

3．漂白机的主要技术特征(表6－6－1)

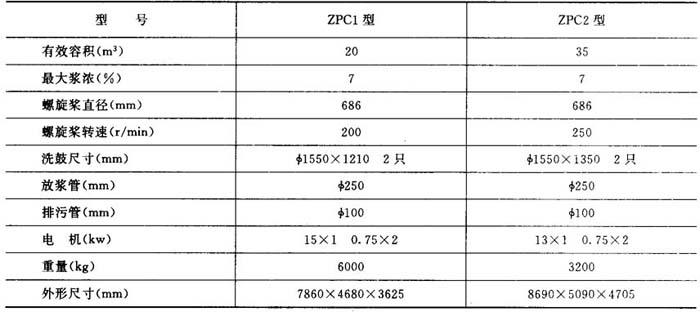

表6－6－1 漂白机的主要技术特征

4．操作注意事项

采用虹吸管排水的洗鼓常见故障是排水量过大或过小，过小设备能力不能充分利用，过大，虹吸管就会被抽空不能继续工作。操作时注意调节排水槽液位的高度，控制适宜的排水量。
