滚动导靴的调整

---

滚动导靴是导靴的一种，适用于高速电梯。滚动导靴以三个滚轮代替滑动导靴三个滑动工作面，在弹簧力作用下压贴在导轨面上滚动运行，以减少摩擦损耗。因在三个工作面作弹性支承，故具有良好的缓冲作用，并能在三个方向上自动补偿导轨的各种几何形状误差以及安装偏差。

调整方法如下：

(1)确认轿厢上所有部件已全部安装完毕。

(2)松开固定上滚动导靴的弹簧及限位块的螺母，使上滚动导靴处于自由状态，如图7．3－1所示。

图7．3－1 典型的滚轮导靴结构示意

(3)调整轿厢上横梁相对于导轨左右、前后分中，即在图7．3－2中：

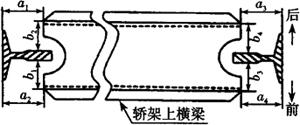

图7．3－2 轿架上横梁安装示意

|b₁－b₂|≤1；|b₃－b₄|≤1

|a₁－a₂|≤1；|a₃－a₄|≤1

(4)如图7．3－3所示，调整轿厢上滚动导靴弹簧压缩尺寸B=30～31mm，限位块的间隙A=0。

图7．3－3 滚轮导靴调整示意

(5)轿顶、轿厢不能放置任何物品，也不能站人。

(6)松开固定下滚动导靴的弹簧及限位块的螺母，使下滚动导靴处于自由状态，如图7．3－1所示。

(7)利用平衡坨块进行调整，如图7．3－4所示。

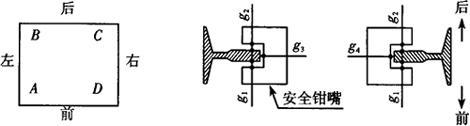

图7．3－4 轿厢静平衡调整示意

根据安全钳咀与导轨的间隙决定平衡砣块的加载位置。

前后方向上：

·当g₁＞g₂时，轿底框架的A、D位置加载坨块。

·当g₁＜g₂时，轿底框架的B、C位置加载坨块。

左右方向上：

·当g₃＞g₄时，轿底框架的A、B位置加载坨块。

·当g₃＜g₄时，轿底框架的C、D位置加载坨块。

(8)用专用固定夹将平衡坨块固定在轿底框架上，如图7．3－5所示。

图7．3－5 轿厢静平衡配重砣安装示意

(9)调整轿厢上、下滚动导靴弹簧压缩尺寸和限位块的间隙。

(10)调整轿厢上、下滚动导靴导向板相对于导轨在X方向为5mm，Y方向为4mm，如图7．3－6所示。

图7．3－6 滚轮导靴调整示意
