渗透探伤

---

1．渗透探伤原理、分类和特点

渗透探伤也是检查焊缝表面缺陷的有效方法。它是将含有染料的渗透液涂敷在待检工件表面，利用毛细作用，使其渗透入表面开口的缺陷中，然后除去表面多余的渗透液，干燥后施加显像剂，将缺陷中的渗透液吸到工件表面上，通过显示痕迹进行质量评定。

渗透探伤方法按渗透剂种类分类见表14－50，按显像方法分类见表14－51。各种渗透方法的特点见表14－52。

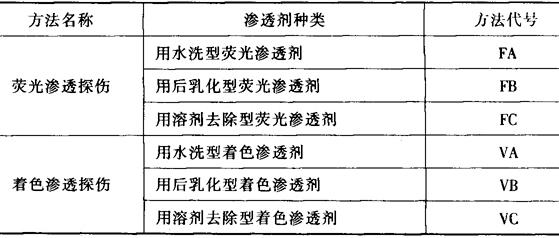

表14－50 按渗透剂种类分类的渗透探伤方法

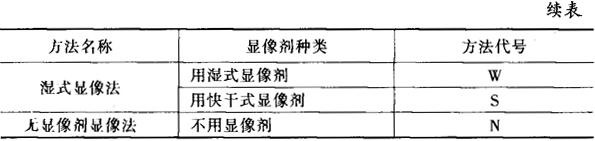

表14－51 按显像方法分类的渗透探伤方法

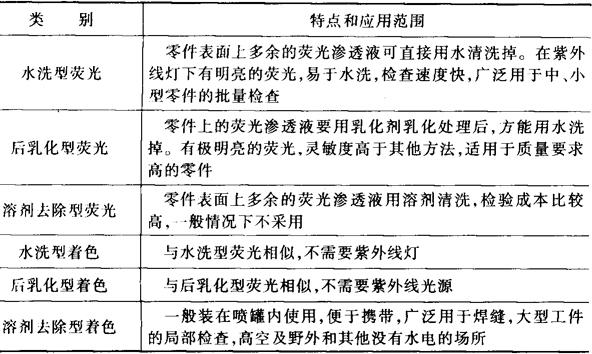

表14－52 渗透探伤方法的特点及应用范围

2．渗透探伤剂

渗透探伤剂包括渗透剂、去除剂和显像剂。

(1)渗透剂

常用着色渗透剂见表14－53所列，固体荧光渗透剂见表14－54，液体荧光渗透剂见表14－55。

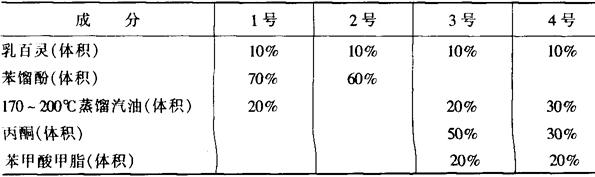

表14－53 着色渗透剂

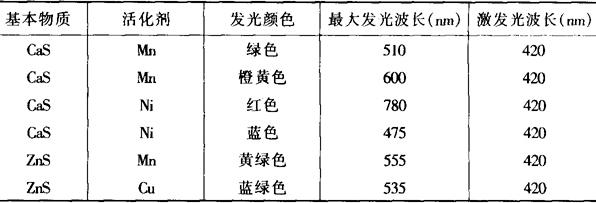

表14－54 固体荧光渗透剂

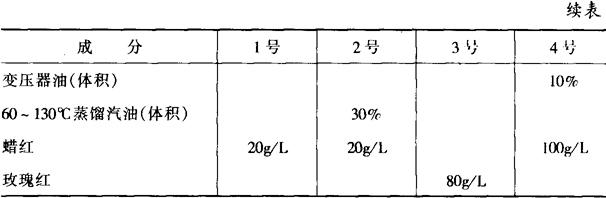

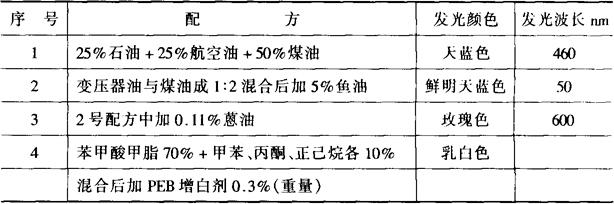

表14－55 液体荧光渗透剂

(2)去除剂成分见表14－56：

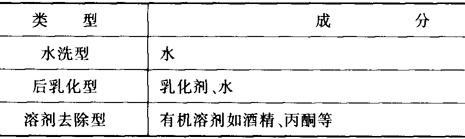

表14－56 去除剂

(3)显像剂成分见表14－57：

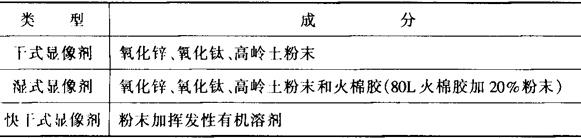

表14－57 显像剂

3．渗透探伤方法的选择

选用渗透探伤方法时，应考虑试件的材质、尺寸、检测数量和表面粗糙度、预计缺陷种类和大小，同时还应考虑能源、探伤剂性能、操作特点及经济性，详见表14－58。

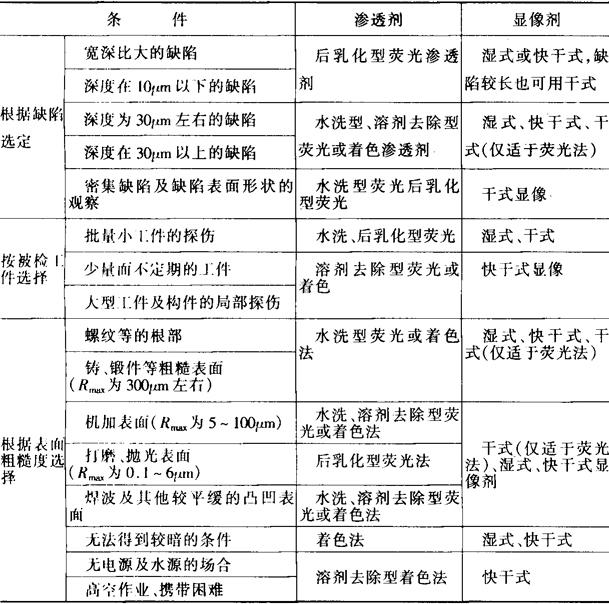

表14－58 渗透探伤方法的选择

4．缺陷评定

探伤结果应根据痕迹的类型、尺寸、分布、特征等进行评定。痕迹的分类与成因见表14－59，痕迹显示特征见表14－60，焊缝缺陷分级标准见表14－61。

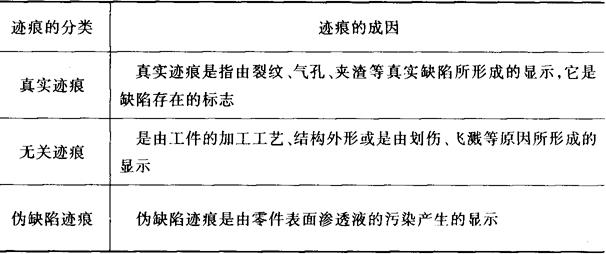

表14－59 迹痕的分类与成因

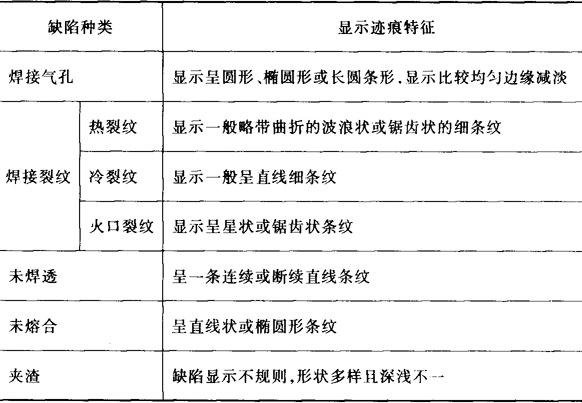

表14－60 各种焊接缺陷迹痕显示特征

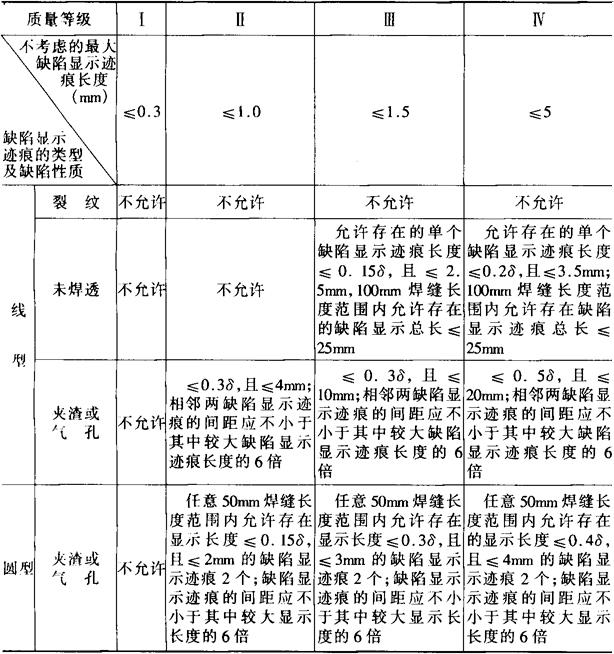

表14－61 焊缝渗透检验缺陷迹痕分级标准

注：δ为焊缝母材的厚度，当焊缝两侧的母材厚度不相等时，取其中较小的那个厚度值作为δ。
